冰箱门闭合定位导向铰链结构

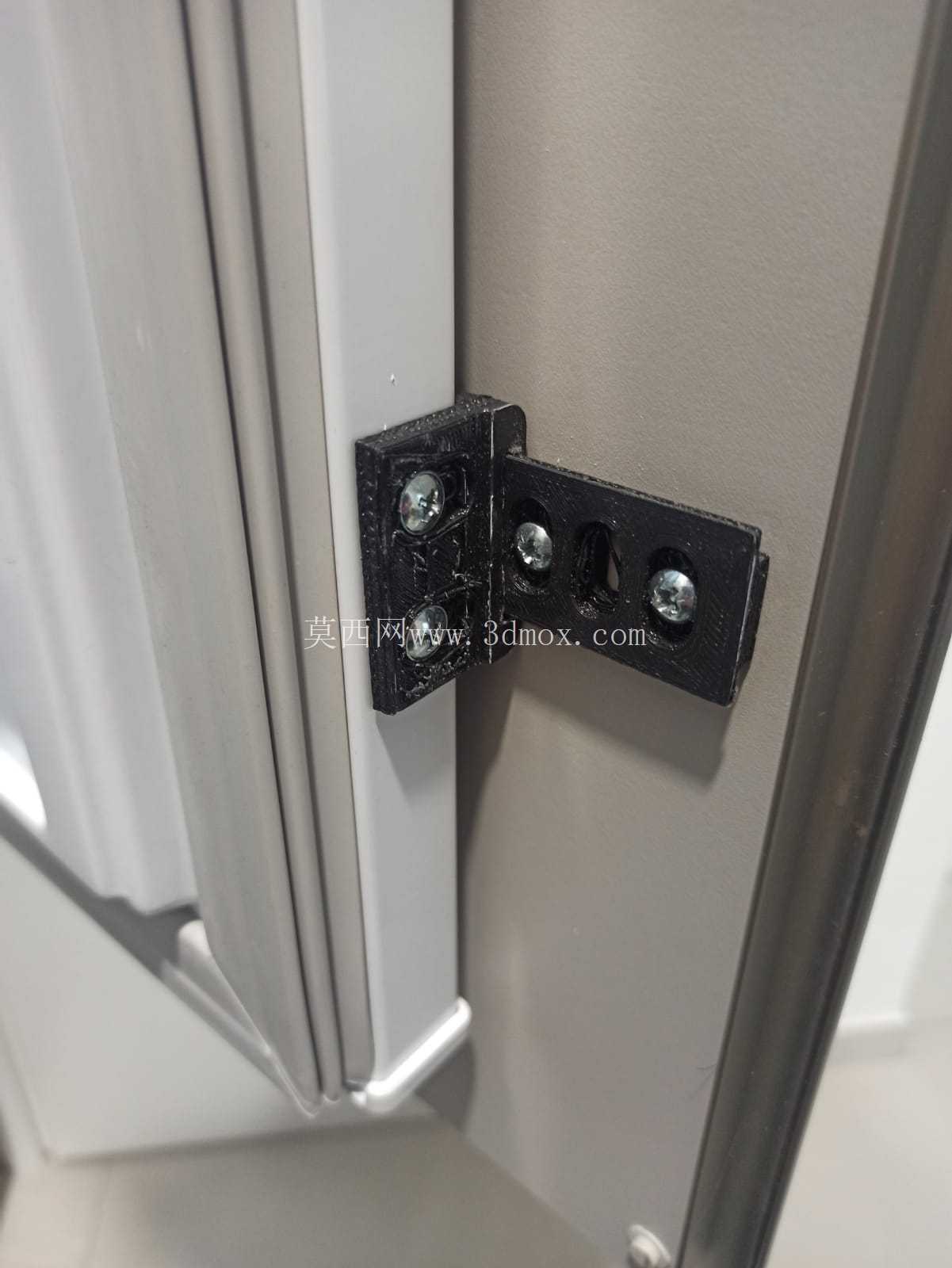

日常家用冷藏冷冻冰箱的使用过程中，门体闭合不到位是极易出现的使用痛点，多数用户关闭冰箱门时未施加足够按压力，会导致门封条与箱体贴合存在缝隙，冷量持续外泄不仅提升整机能耗，长时间漏冷还会造成舱室内部结霜、食材存储温度不达标，甚至引发门封条提前老化变形。这款导向定位结构正是针对该使用场景设计的门体辅助闭合部件，安装在冰箱门体与箱体的衔接侧边角位置，替代原有简易定位结构，实现关门过程中的自动导向与闭合到位锁定。

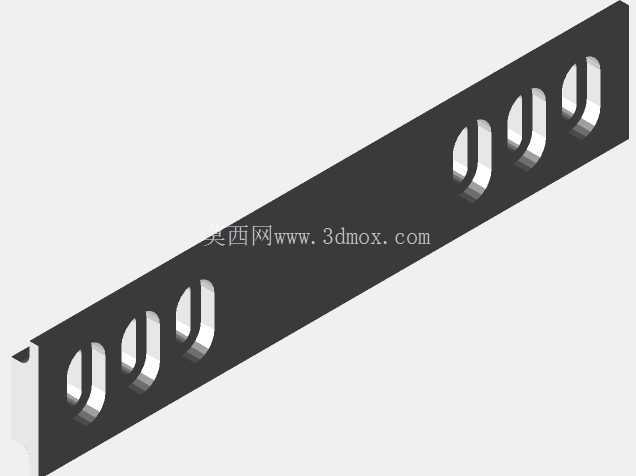

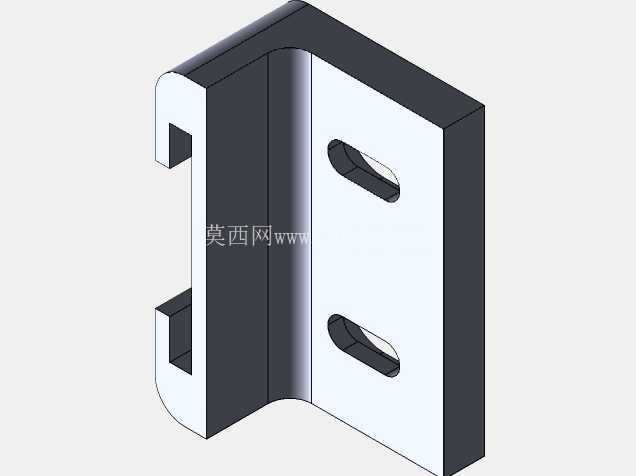

从实际功能逻辑来看，该结构分为固定基座与活动导向臂两个核心部分，固定基座通过三颗自攻螺丝锁紧在冰箱箱体的预装螺孔位上，安装时无需对原有箱体结构做二次打孔改造，适配多数常规家用双门、三门冰箱的侧边安装空间，基座与箱体贴合面做了微幅沉台设计，能够避开箱体表面的凸起筋位，保证安装后基座与箱体表面完全贴合，不会出现安装翘边导致的固定松动问题。活动导向臂通过转轴与基座连接，臂身预留两个长圆形调节孔，可根据不同冰箱门体的闭合间隙做前后位置微调，调整范围在5mm以内，能够抵消不同批次冰箱门体装配带来的尺寸公差，保证导向臂与门体上的配合卡扣精准对位。

设计过程中重点考量了关门过程的受力轨迹，用户推动冰箱门闭合到距离完全闭合位置15-20mm区间时，门体上的配合卡扣会先接触导向臂的导入斜面，随着门体继续推进，导向臂沿转轴小幅转动，借助斜面的导向作用将门体向完全闭合的位置牵引，即使关门时推力存在角度偏差，也能通过斜面的导向修正门体位置，最终让门封条完全贴合箱体密封面。导向臂的末端做了限位挡边结构，当门体完全闭合后，挡边会卡入门体配合卡扣的限位槽内，避免门体因为门封条的弹性反力出现回弹，保证每次关门都能完全到位，不会出现虚掩漏冷的情况。

从安装边界尺寸来看，整个结构安装完成后突出箱体表面的高度不超过18mm，不会与冰箱门体内侧的搁架、储物盒产生运动干涉，基座整体长度为42mm，宽度为28mm，适配冰箱侧边预留的常规安装空间，不需要改动原有冰箱的内部管线与保温层结构，不管是新冰箱生产装配还是老旧冰箱的故障件替换都能直接使用。结构的受力部位做了局部加厚处理，固定基座与导向臂的连接转轴位置壁厚达到3.5mm，能够承受长期开关门带来的反复冲击载荷，按照家用冰箱日均开关门15次的使用频率计算，结构的疲劳寿命能够满足10年以上的使用要求，不会出现转轴断裂、导向臂变形的问题。

材质选择上适配3D打印快速成型的加工特性，选用具备一定韧性与耐磨性能的工程塑料制作，导向臂与卡扣接触的摩擦面做了0.2mm的圆角过渡，避免长期摩擦产生毛刺影响导向顺畅度，安装螺丝的孔位做了铜套预埋设计，反复拆装也不会出现塑料孔位滑牙的问题。整个结构没有复杂的曲面造型，所有加强筋、安装孔、导向斜面都采用规则几何结构设计，既方便3D打印过程中减少支撑材料的使用，也适合后续开模批量生产时的模具加工，拔模角度统一设置为1.5度，不会出现脱模卡滞的问题。

实际装配测试过程中，针对不同厚度的门封条做了适配验证，当门封条压缩弹力在15-25N区间时，导向结构的牵引力能够完全克服封条的回弹反力，不会出现门体被弹开的情况，同时导向过程的阻力不会过大，用户关门时不需要施加额外的推力，保持正常的关门力度就能实现完全闭合。结构表面做了哑光磨砂处理，与冰箱箱体的金属、塑料表面质感保持一致，安装后不会破坏冰箱整体的外观协调性，外露的螺丝头可以搭配同色塑料盖帽遮盖，避免长期使用过程中螺丝积灰锈蚀。
