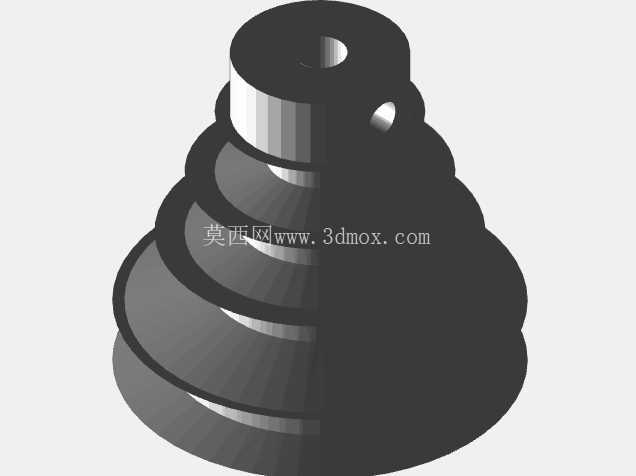

多层阶梯塔状回转类压铸件结构

　　在压铸生产的配套工装体系里，这类多层阶梯塔状的回转结构件，常出现在流体管路转接、设备防护套、传动端缓冲连接等场景中，不同直径的阶梯段承担着不同的装配功能，没有多余的异形曲面，完全围绕回转轴线做同轴度约束，是压铸类零件里非常典型的同轴变径结构。从实际使用场景来看，这类零件常作为管路系统的变径转接基座，或是设备传动轴端的防尘护套基座，大直径端一般贴合设备的安装基准面，通过端面的贴合实现密封或者定位，逐级收窄的阶梯段分别对接不同管径的管路、或是不同直径的密封件，顶部的同轴通孔是核心的流道或者轴件穿过通道，侧面预留的小孔可作为定位销孔、润滑油注入口或是紧固件的避让孔，整个结构没有冗余的设计，每一段阶梯的直径差都对应实际装配的公差配合需求。

　　做这类结构的设计时，首先要锁定的是各段阶梯的同轴度公差，因为压铸成型后如果同轴度超差，后续装配时会出现密封件偏磨、轴件卡滞、管路对接错位的问题，所以建模初期就要把回转轴线作为全局基准，所有阶梯段的外圆、内孔都以该轴线做同轴约束，避免后续开模时出现分型面错位导致的壁厚不均。从安装边界来看，最大直径段的外圆尺寸决定了零件在安装位的占用空间，设计时要提前核算安装位的沉孔深度、周边紧固件的操作空间，避免大直径端和周边结构产生干涉；每一级阶梯的轴向高度要匹配对应配合件的安装深度，比如密封槽所在的阶梯段，高度要刚好覆盖密封件的压缩量区间，既不能过短导致密封压合不足出现泄漏，也不能过长导致装配后零件出现轴向窜动。

　　顶部的通孔直径要匹配穿过的轴件或是流道的通径要求，孔口位置要做微小的倒角处理，避免压铸成型后的飞边刮伤装配的密封件或是轴表面；侧面的小孔位置要避开各阶梯段的分型线位置，减少开模时侧抽芯的结构复杂度，同时小孔的轴线要垂直于所在的外圆面，保证后续加工或是装配时的受力均匀。这类零件采用压铸工艺成型时，壁厚设计要尽量保持均匀，各阶梯段的壁厚差控制在合理区间，避免成型后出现缩孔、冷隔等压铸缺陷，转角位置全部采用圆角过渡，既可以减少压铸时的应力集中，也能避免零件在受外力冲击时出现转角开裂的问题。

　　从实际选型适配的角度看，这类阶梯回转件的通用性较强，只要各段直径、轴向高度、通孔尺寸匹配安装需求，就可以适配在不同的流体设备、传动机构的端部位置，不需要做额外的结构修改；建模时把各段的尺寸参数做全约束，后续衍生不同规格的同类型零件时，只需要修改对应阶梯段的直径、高度参数，就可以快速生成新的模型，大幅提升同系列零件的设计效率。在实际装配过程中，大直径端的端面平面度是影响装配密封性的关键指标，设计时要给该端面预留合理的机加工余量，压铸成型后通过精加工保证端面的平面度，避免贴合安装后出现缝隙；各阶梯段的外圆表面粗糙度要满足配合件的要求，和密封件配合的段表面粗糙度要控制在合理区间，既不能过于粗糙刮损密封件，也不能过于光滑导致密封件打滑移位。
