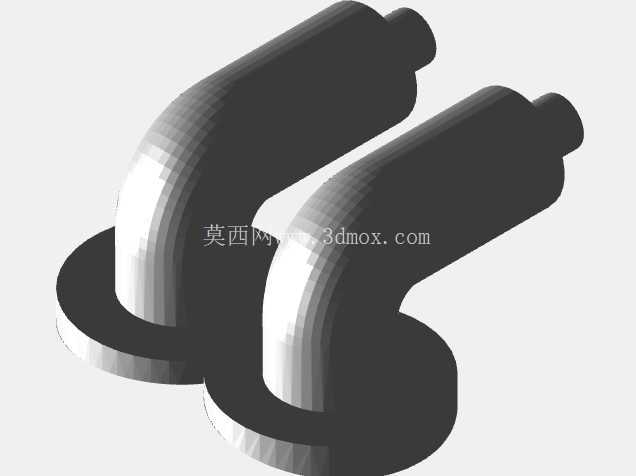

90度弯管带法兰连接接头结构设计

　　这款弯管接头结构主要面向中低压流体输送管路的转向连接场景，常见于工业液压系统、气动控制回路、小型给排水管路以及设备内部冷却管路的布设环节，用来解决管路走向需要90度转向同时兼顾端部密封固定的需求，避免管路硬弯折造成的通径缩减、应力集中开裂问题。从结构设计逻辑来看，整体采用一体成型的弯转主体搭配端部法兰盘的组合形式，弯转段的曲率半径经过校核，既保证管路内部流体转向时的流阻处于合理区间，不会出现过大的局部压力损失，也控制了整体安装占用空间，适配设备内部紧凑的布设空间。弯管主体的通径保持全程一致，没有出现变径或者局部凸起的结构，能够保证流体、压缩气体在内部输送时流速稳定，不会因为截面突变产生紊流、异响或者局部冲蚀磨损。

　　端部的法兰盘采用圆盘式结构，盘面预留了均匀分布的安装孔位，安装时可以配合密封垫片通过螺栓与对接管路的法兰端面锁紧，这种连接形式的优势在于装拆便捷，密封可靠性高，能够承受一定的管路振动与压力波动，相比螺纹连接更适合管径稍大、需要频繁拆装维护的管路节点。另一侧的插接端采用等径直管段设计，表面粗糙度控制在适配密封圈装配的区间，可以直接插入对应规格的软管或者硬管承口，配合卡箍或者焊接实现端部固定，两种连接端的组合形式能够适配不同的管路对接需求，减少现场安装时的转接配件使用。

　　从安装边界来看，法兰盘的外径尺寸与弯管的中心高保持匹配，安装时法兰端面与对接面完全贴合后，弯管的转向方向不会与周边的设备结构、其他管路产生干涉，弯转段的外壁厚度经过强度校核，能够承受额定工作压力下的管壁应力，同时预留了足够的腐蚀余量，适配常规工业环境下的长期使用需求。设计过程中针对弯管的应力集中区域做了圆弧过渡处理，在弯段与法兰盘、直管段的衔接位置没有出现直角棱边，避免长期受管路内压、外部振动影响时出现应力开裂的问题。法兰盘的安装孔位采用对称分布设计，安装时可以根据现场管路走向调整安装角度，不需要额外加工定制转接件，降低现场施工的适配难度。

　　这类弯管接头在实际使用中，往往承担着管路转向、不同连接形式管路转接的作用，相比采用多段直管加弯头拼接的结构，一体结构的密封节点更少，能够降低管路泄漏的风险，同时整体结构强度更高，抗振动性能更好，适合在有持续振动的设备配套管路中使用。建模过程中严格遵循管路配件的通用尺寸规范，各部分的配合尺寸公差按照机械管路连接的通用公差等级设定，保证加工完成后能够与标准规格的法兰、管路直接适配，不需要二次修配。弯管内壁的过渡曲面做了顺滑处理，没有台阶或者凹凸结构，能够减少流体输送过程中的杂质滞留，也降低了管路内部的清洗难度，适合用在对管路清洁度有一定要求的冷却、润滑回路中。
