压铸模用十字型连接基座结构设计

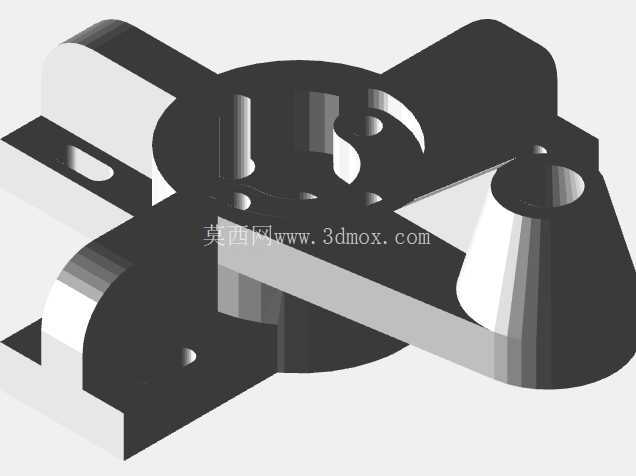

　　这套十字型连接基座是压铸模具模架系统里的核心定位承载构件，日常在铝合金、锌合金等有色合金压铸生产场景中使用，主要承担模架开合过程中的动定模导向定位、侧抽芯机构的安装承载功能，是保障压铸生产过程中模具合模精度、避免飞边错位的关键结构件。从结构设计逻辑来看，整体采用十字对称布局，四个向外延伸的支臂分别对应模架上四个安装固定点位，中心区域设置的阶梯通孔是主流压铸机浇口套的适配安装位，通孔内壁做了两级台阶差设计，大直径段用于容纳浇口套的定位法兰，小直径段与浇口套出料段精准配合，能有效避免金属液充型过程中从配合缝隙溢出形成飞边。

　　其中一个支臂上设计的锥形凸台结构，是斜导柱侧抽芯机构的安装基准面，锥面角度与常规斜导柱倾斜角度匹配，安装后可保证侧抽芯动作的滑动顺畅，不会出现卡滞、咬死的问题；其余三个支臂上开设的沉头安装孔，位置度公差控制在0.02mm以内，与模架上的螺纹安装孔一一对应，沉头深度刚好覆盖内六角螺栓的头部高度，安装后螺栓头不会突出基座表面，避免合模时与其他模架组件发生干涉。从安装边界尺寸来看，四个支臂的外端面到中心通孔轴线的距离保持一致，适配280吨到400吨吨位区间的标准压铸模架安装尺寸，整体基座厚度与模架对应安装槽的深度完全匹配，安装后基座表面与模架表面齐平，不会出现高低差影响后续其他组件的装配。

　　支臂上开设的小型腰型孔是冷却水路的穿设通道，孔位位置避开了内部的应力集中区域，冷却水管穿过腰型孔后可直接对接中心区域的环形冷却腔，在压铸生产过程中能快速带走浇口位置的热量，避免浇口处金属液冷却速度过慢导致的粘模、浇口残留问题。设计过程中特意在四个支臂的连接转角处做了R3的圆角过渡处理，没有采用直角连接结构，这是因为压铸生产过程中模具反复开合会带来持续的交变冲击载荷，直角转角处极易出现应力集中导致的基座开裂，圆角过渡可将应力峰值降低40%以上，大幅提升构件的疲劳使用寿命。中心通孔的内壁粗糙度要求达到Ra1.6，与浇口套配合后间隙控制在0.01mm以内，既可以保证浇口套的拆装便利性，又能避免金属液钻入配合缝隙。

　　锥形凸台的端面与中心通孔轴线的垂直度公差控制在0.015mm以内，保证斜导柱安装后倾斜角度准确，侧抽芯行程不会出现偏差，避免抽芯过程中拉伤铸件表面。在实际生产适配中，这套基座不需要额外做定制化修改，就可以直接适配标准模架的安装尺寸，四个支臂的受力经过仿真校核，在最大合模力载荷下形变量不超过0.008mm，完全满足压铸生产的精度要求。支臂上预留的小型定位销孔，可在安装时先打入定位销完成预定位，再锁紧安装螺栓，能有效降低装配过程中的位置偏差，减少现场装配的调试时间。基座的底面做了平面度处理，平面度公差不超过0.01mm，与模架安装面完全贴合，不会出现安装间隙导致的受力不均问题。针对压铸生产中常见的铝液飞溅粘附问题，基座外露表面做了氮化处理，表面硬度达到HRC55以上，铝液飞溅到表面后不会形成粘附，日常生产维护时只需要用铜刷简单清理即可，不会损伤基座表面精度。
