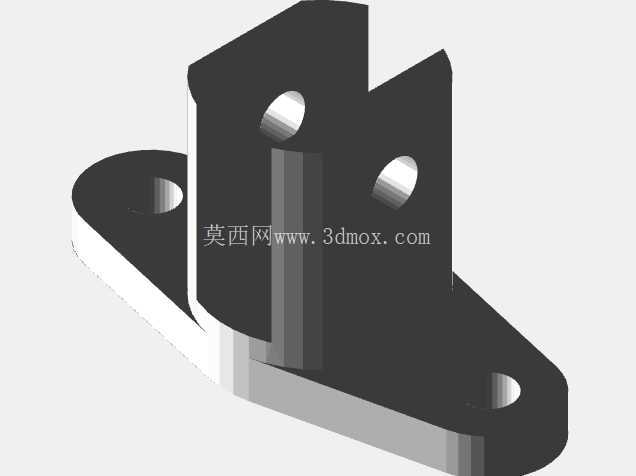

双耳式带安装底座压铸模支撑固定件

在压铸生产的模具配套结构里，这类带双耳立板的安装固定件，常被用在模具侧抽芯机构的导向支撑、模架附属组件的定位连接环节，也可适配小型自动化压铸工位的辅助工装架搭建，承担部件间的载荷传递与位置固定作用。从实际使用场景来看，压铸生产过程中模具开合模存在周期性冲击，侧抽芯滑块的往复运动需要稳定的支撑基准，这类固定件的底板采用长圆形安装孔设计，安装时可根据现场装配公差微调固定位置，抵消模架加工带来的孔位偏差，避免硬装配导致的结构内应力，在高温压铸工况下，也能抵消部分模具热胀冷缩带来的位置偏移，保证连接部件的运动同轴度。

设计时首先考虑的是载荷传递路径，底板与两个立板采用圆弧过渡衔接，而非直角拼接，这是因为压铸生产中周期性的冲击载荷容易在直角应力集中位置产生疲劳裂纹，圆弧过渡能将立板承受的径向载荷均匀分散到底板整个安装面，避免局部应力过大导致的部件断裂。两个立板上的同轴通孔用于穿装连接销轴或者导向轴，孔位的同轴度公差控制在0.02mm以内，保证穿装的轴类部件运动顺畅，不会出现卡滞、偏磨的问题；底板上的三个安装孔呈三角形分布，相比对称两孔固定，三角形布局的抗扭转性能更强，当立板承受侧向载荷时，不会出现固定件绕安装轴转动的情况，连接稳定性更优。

从安装边界来看，底板的厚度根据配套压铸模的规格选定，常规适配160T-280T压铸机的模具配套使用时，底板厚度在8-12mm区间，立板高度根据所需支撑的部件行程确定，保证穿装的轴类部件运动时不会与底板或者模架其他部件产生干涉；立板的间距根据配套连接部件的宽度设计，预留0.1-0.15mm的装配间隙，既保证连接部件不会出现过大的窜动，也能避免间隙过小导致装配困难。实际加工时这类零件常采用45号钢调质处理，表面做发黑防锈处理，适配压铸车间多油污、高湿度的生产环境，延长部件的使用寿命；如果用于有耐腐蚀要求的特殊压铸工况，也可更换为不锈钢材质，调整对应热处理工艺保证结构强度。

在三维建模过程中，需要重点关注过渡圆角的处理，不能为了建模省事省略圆角特征，否则后续加工出的零件在应力集中位置容易过早失效；安装孔的长圆结构尺寸要匹配常用的内六角螺栓规格，保证螺栓头能顺利沉放或者穿过，不会出现螺栓无法锁紧的问题；两个立板的同轴孔需要在建模时就做好同轴度约束，避免后续工程图标注时出现公差基准错误，导致加工出的零件无法装配。这类固定件虽然属于模具的附属小型零件，但在压铸生产中直接影响到抽芯机构的运行稳定性，一旦出现断裂或者变形，会导致抽芯卡滞，甚至损坏模具型腔，造成生产停滞，因此设计时的细节处理直接关系到整套模具的运行可靠性。
