光伏组件边框自动拆除设备结构设计

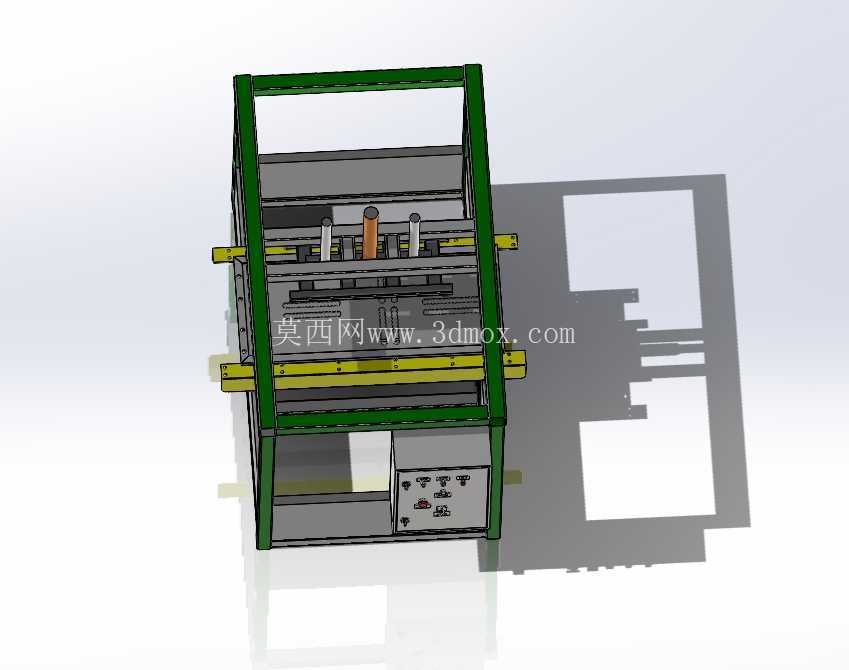

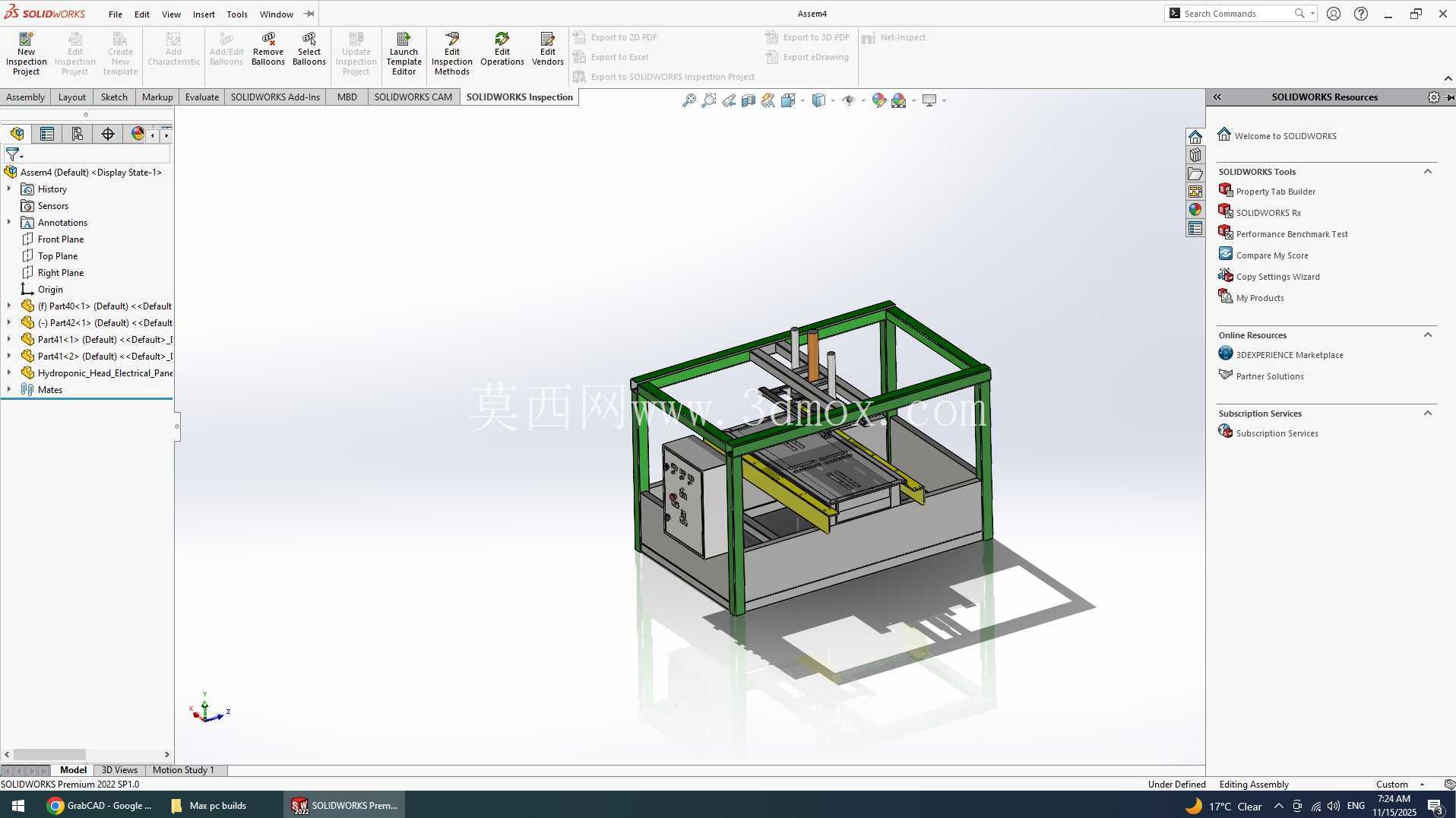

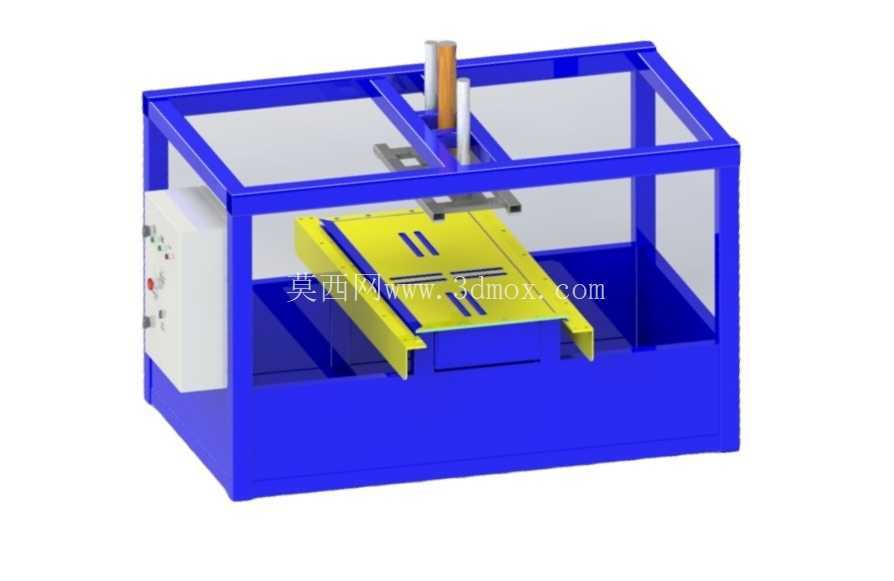

　　在光伏组件回收拆解的产线环节中，边框拆除是组件破碎分选前的核心前置工序，该设备正是针对层压后光伏组件的铝边框拆除需求开发的专用作业装置，适配常规晶硅组件的边框拆卸作业，可替代传统人工敲拆的作业模式，降低拆解过程中对组件玻璃、电池片层的额外损伤，提升回收产线的作业连贯性。设备整体采用框架式防护结构，外围设置透明防护围挡，既可以观察内部作业状态，也能避免拆解过程中边框碎屑、工具脱出带来的作业安全隐患，底部为一体式焊接机架，作为整套设备的承载基础，安装时需要匹配产线的输送高度预留对接空间，机架底部设置可调支撑脚，可根据现场地面平整度调整设备水平度，保证作业工位的对位精度。

　　作业工位设置可滑移的组件承载平台，平台表面设置定位挡条与柔性垫层，承载平台可沿水平方向滑移进出作业区，方便操作人员上下料，平台的定位结构可根据不同尺寸的组件调整挡块位置，适配主流规格的晶硅组件放置需求，避免组件放置过程中出现偏移影响拆框精度。设备上部设置垂直布置的压合拆除执行机构，执行机构采用导向柱配合直线轴承做垂直运动导向，保证压头下行过程中的位置精度，压头端部设置与组件边框匹配的卡合结构，下行到位后可卡紧边框侧边，配合承载平台的固定结构完成边框与组件层压件的分离动作，执行机构的动力输出端设置力值缓冲结构，避免压合力过大造成组件玻璃碎裂。

　　设备侧部集成电气控制箱体，箱体上设置操作按钮与状态指示灯，控制回路内置动作互锁逻辑，只有当防护围挡闭合、承载平台到位后才会启动拆框动作，避免误操作带来的安全风险，控制箱的安装位置预留了接线端口，可直接对接产线的总控系统，实现上下游设备的动作联动。从设计逻辑上看，该设备优先考虑了拆解作业的对位精度与作业安全性，所有运动部件均设置在防护围挡内部，作业过程中人员无法接触到运动执行端，承载平台的滑移行程经过限位设计，不会出现超程脱出的问题，执行机构的压合行程设置硬限位，避免下行过量压损组件主体。

　　设备的安装边界需要预留左右侧的维护空间与前部的上下料操作空间，后部预留电气接线与动力源接入的空间，整体占地面积适配中小型回收产线的工位布局，不需要额外做复杂的地基处理，放置在硬化平整的车间地面即可完成安装调试。在实际产线应用中，该设备可衔接在组件去接线盒工序之后、组件破碎分选工序之前，完成四周边框的依次拆除，拆除后的铝边框可直接落入侧边的收集料箱，不需要额外的人工转运，相比人工拆框的作业模式，可大幅降低作业人员的劳动强度，同时减少人工敲拆过程中边框变形、玻璃碎裂飞溅的问题，提升回收拆解环节的作业效率与作业安全性。设备的结构设计充分考虑了易损件的更换便捷性，压头端部的卡合块采用螺栓固定方式，磨损后可快速拆卸更换，导向部件设置集中润滑点，日常维护时不需要拆解大量结构即可完成润滑保养，适配车间长期连续作业的维护需求。
