基于STL逆向重构的塑料结构件实体建模方案

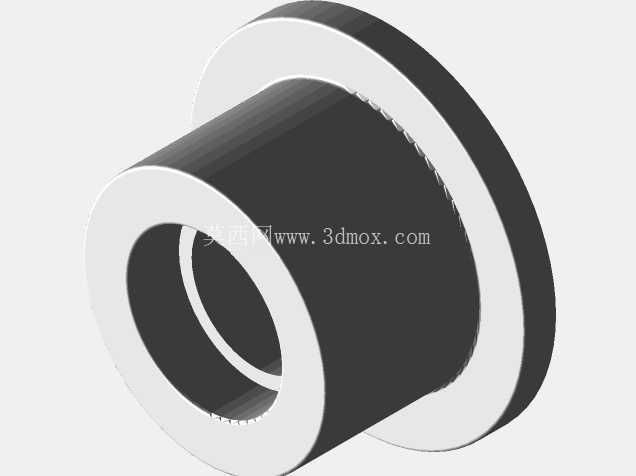

在日常的机械结构设计与三维建模工作中，经常会遇到扫描得到的STL网格文件无法直接用于结构编辑、工程出图或者模具开模的场景，这类网格文件本质是三角面片拼接的离散几何，没有参数化的实体特征，也不存在可编辑的草图、拉伸、切除等建模历史，不管是做结构优化、公差匹配还是后续的模流分析都无法直接开展。这次完成的塑料结构件实体重构，就是针对这类扫描网格的典型工程化处理案例，核心是把离散的三角面片转化为可编辑的参数化实体，满足后续压铸配套、零件加工或者装配验证的实际需求。

从实际应用场景来看，这类塑料结构件常作为压铸生产线上的辅助定位配件、工装夹具的接触垫块，或是小型设备内部的绝缘支撑件，在3C产品组装、小型五金压铸、低压电气设备装配环节都有广泛的使用空间。很多时候现场已经在用的零件没有留存原始三维图纸，只有通过三维扫描得到的STL网格，或是客户提供的STL打印样件文件，这时候就需要通过逆向建模的方式还原出可编辑的实体模型，才能进行后续的尺寸调整、配合公差修改，或是适配新的安装位置做结构迭代。

在设计重构的思路上，并没有直接对网格做自动实体化转换——这类自动转换生成的实体往往存在大量碎面、几何错误，倒角、圆角等工艺特征会出现畸变，后续编辑时很容易出现特征失败。实际操作中首先会对导入的STL网格做预处理，删除扫描过程中产生的冗余杂点、孤立面片，对网格表面做平滑处理但保留关键的安装面、定位孔、配合止口的几何精度，避免过度平滑丢失关键尺寸边界。之后会基于网格的基准面建立建模坐标系，优先提取零件的安装基准面作为建模的第一参考，因为不管是什么结构的零件，安装基准都是后续装配、尺寸链计算的核心，基准偏差会直接导致后续所有特征的位置出现累积误差。

完成基准对齐后，会逐个提取零件上的规则几何特征：比如平面区域直接提取为草图基准，圆柱孔、定位柱这类回转特征提取中心轴线和直径参数，对于零件上的加强筋结构，会沿着网格的筋位走向绘制草图，按照实际的拔模角度做拉伸特征，还原零件注塑或压铸成型需要的工艺拔模斜度，避免重构后的模型出现倒扣无法开模的问题。对于网格上不规则的曲面过渡区域，不会生硬地用平面拼接，而是采用放样曲面、边界曲面的方式做平滑过渡，保证曲面的G1连续，和原始扫描件的外形偏差控制在0.05mm以内，满足一般工业零件的仿制精度要求。

从安装边界的角度考虑，重构过程中会特意核对零件上所有安装孔的中心距、安装面的平面度、配合止口的深度尺寸，这些尺寸直接决定了零件能不能顺利装配到对应工位上。比如零件上用于螺丝固定的沉头孔，会按照常用的紧固件规格还原沉头深度、通孔直径，避免出现螺丝锁付后突出安装面或是沉头过深导致固定强度不足的问题；零件和其他金属件配合的接触面，会预留0.1-0.2mm的装配间隙，考虑塑料件的成型收缩率，避免实际生产后出现装配过紧无法安装的情况。

在功能特性的还原上，这类塑料零件往往需要具备一定的结构强度，同时兼顾绝缘、耐磨的使用需求，重构过程中会保留原始零件上的加强筋布局，不会随意删减筋位结构——原始零件的筋位设计是经过实际使用验证的，随意修改筋位厚度、高度很容易导致零件受力时出现断裂、变形的问题。对于零件边缘的圆角过渡，会按照原始网格的圆角半径做等半径还原，既避免锐边导致的操作人员划伤，也能减少塑料成型时的应力集中问题，提升零件的实际使用寿命。

很多刚接触逆向建模的工程师容易陷入“完全复刻网格”的误区，实际上扫描得到的STL网格本身存在扫描误差，比如零件使用过程中的磨损、扫描时的光线干扰都会导致网格存在局部变形，这时候就需要结合机械设计的常识做合理性修正：比如两个应该平行的安装面如果因为扫描误差出现微小角度，就要修正为平行关系；同轴的定位孔如果出现轴线偏移，就要调整到同一轴线上，保证重构后的实体模型符合机械加工的基本几何公差要求，而不是完全照搬存在误差的网格数据。

整个重构完成的实体模型，可以直接导入到各类三维软件中做后续的结构修改，也可以直接导出用于工程图绘制、模具设计、3D打印或者机加工编程，解决了STL网格文件无法编辑、无法用于生产环节的痛点。在实际的工程场景中，这类逆向重构的工作非常普遍，小到设备上的一个损坏塑料配件的仿制，大到整套进口设备的备件国产化，都需要通过这类网格转实体的建模方式，在没有原始图纸的情况下还原出可用的三维模型，降低备件采购成本，缩短设备维修的等待周期。
