EC5连接器防护绝缘保护结构件

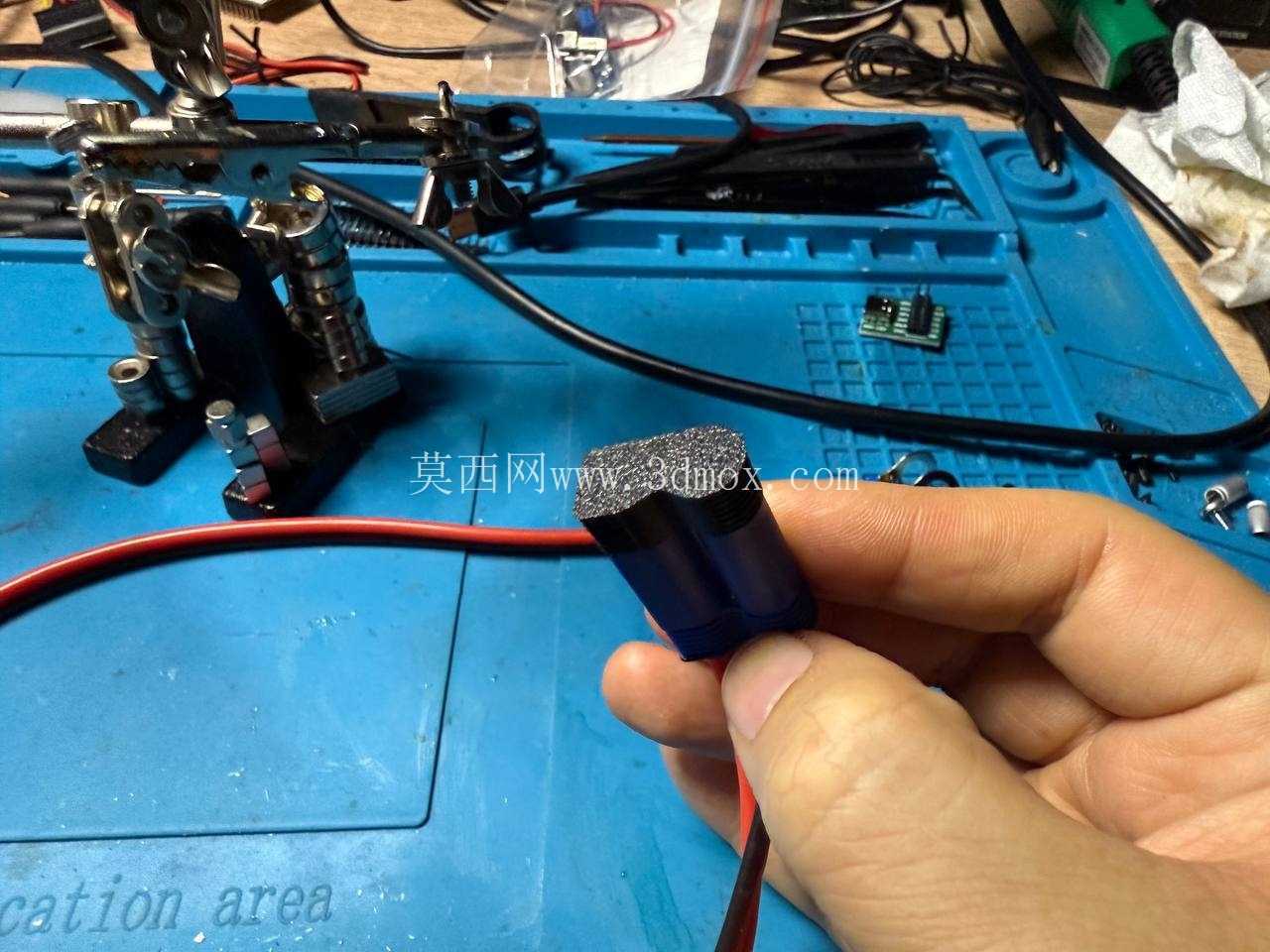

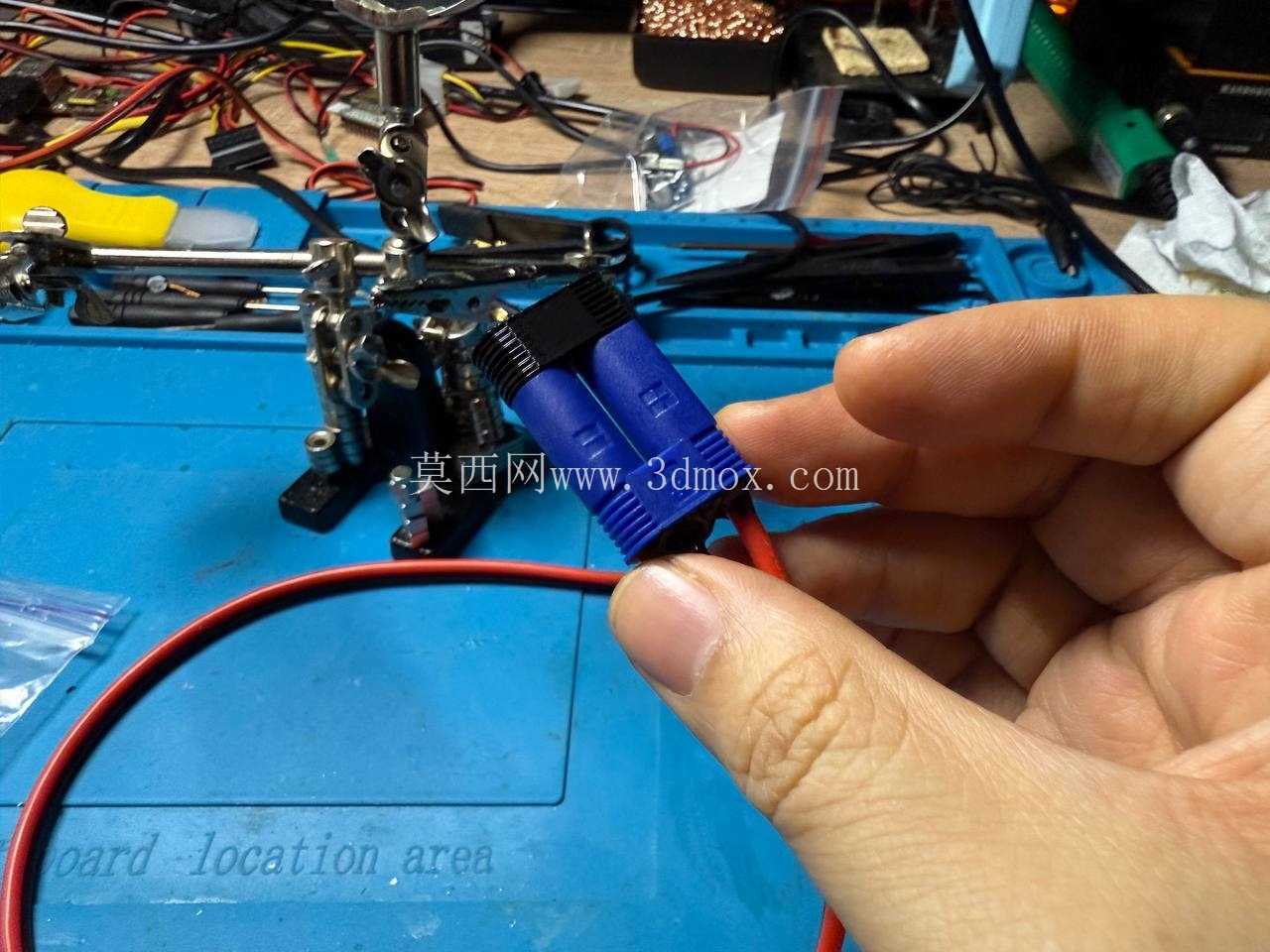

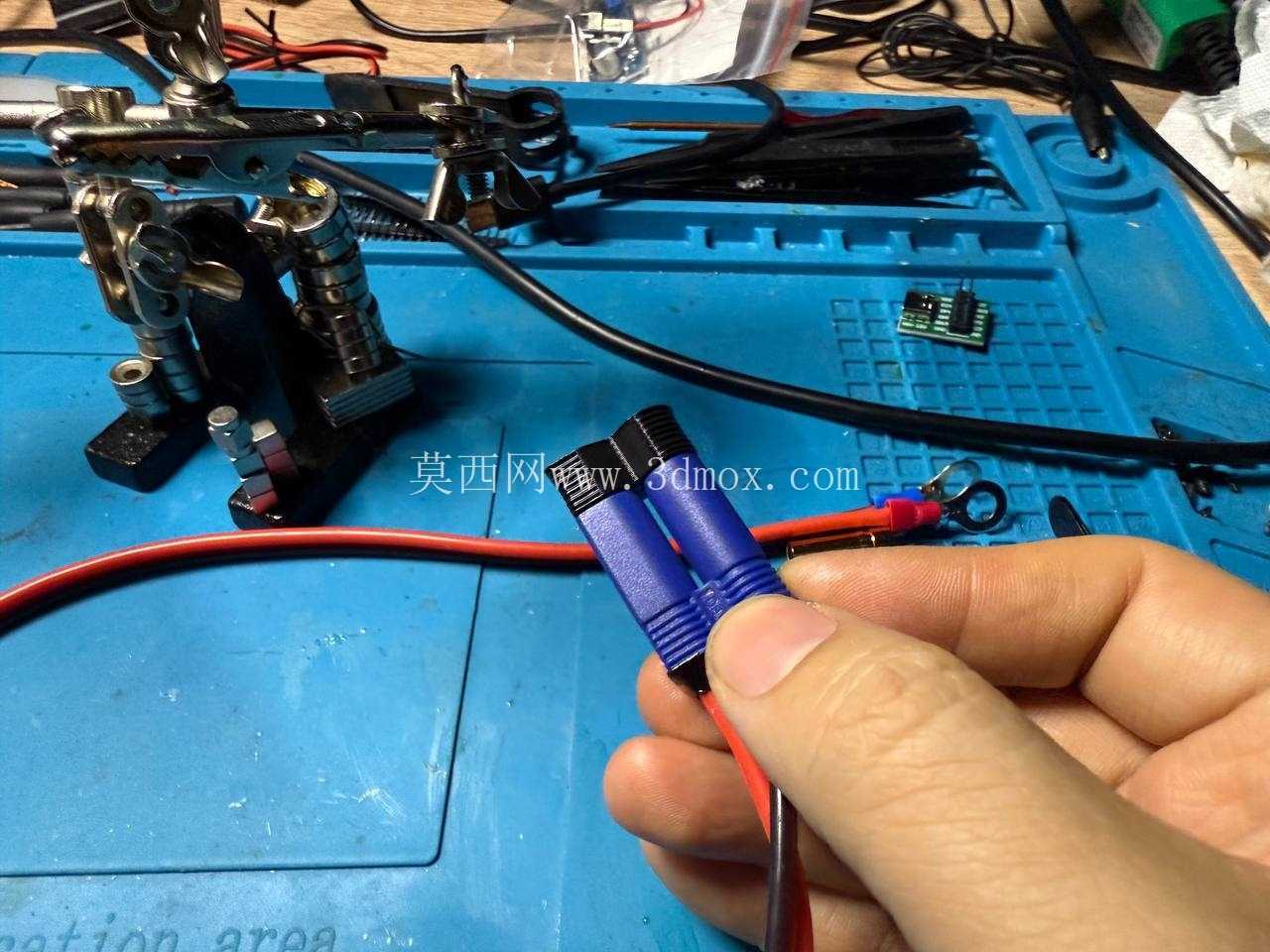

　　在航模动力系统、大功率储能设备、应急启动电源这类需要大电流传输的场景里，EC5型插头是应用极广的接插件，这类接插件公母端分离后，裸露的金属插芯如果没有防护，很容易在收纳、运输过程中堆积灰尘、沾染水渍，甚至碰到导电异物引发短路，轻则造成接插件接触不良，重则引发电池放电起火的安全隐患，这款保护帽就是针对EC5插头的裸露端做的配套防护结构。从实际使用场景出发，这类保护帽首先要适配EC5插头的外形轮廓，EC5插头是双孔并排的蓝塑壳结构，插芯突出塑壳端面一定距离，保护帽的内腔需要完全包覆突出的金属插芯，同时和插头的塑壳外壁形成过盈配合，不需要额外的卡扣结构，依靠橡塑材质本身的弹性就能牢牢套在插头端，不会因为设备搬运过程中的震动脱落。

　　设计的时候首先要考虑安装边界，保护帽的外壁不能超出插头原有塑壳的最大轮廓太多，不然多个带线插头堆放在收纳箱里的时候，突出的保护帽会互相干涉，占用多余的收纳空间，同时套上保护帽之后，插头出线端的线缆弯折角度不能受影响，要给线缆尾部的应力释放段留出足够的避让空间，不能因为套了保护帽就导致线缆根部被硬顶弯折，长期使用造成线芯断裂。功能层面，除了基础的物理遮挡防尘，保护帽的配合面需要做一圈浅的密封筋，套合之后能阻挡日常泼溅的水渍和空气中的浮尘进入插芯缝隙，避免插芯氧化镀层失效，同时保护帽本身采用绝缘性能优异的橡塑材质，即使外部碰到金属导线、工具这类导电物体，也不会让插芯和外部导体形成回路，从物理层面隔绝短路风险。很多从业者在做设备配套的时候容易忽略这类小防护件的设计，实际上在户外作业的场景里，比如植保无人机的电池插头、户外应急电源的输出插头，经常会暴露在多尘、潮湿的环境里，没有保护帽的插头几次使用之后插芯就会氧化发黑，接触电阻变大，大电流通过的时候会异常发热，严重的会熔毁塑壳，而配套对应尺寸的保护帽，在插头拔下之后随手套上，就能大幅延长接插件的使用寿命，降低安全隐患。

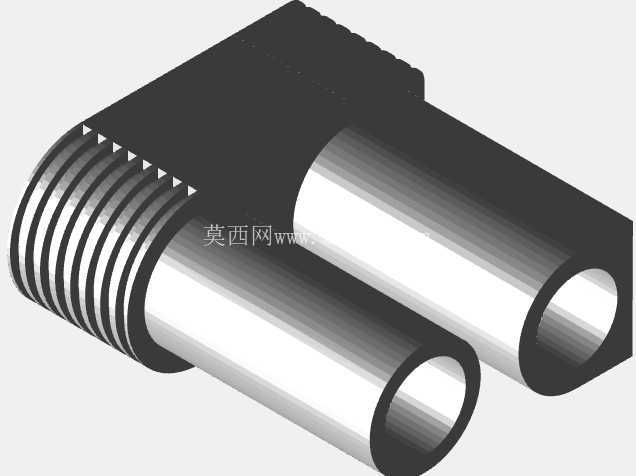

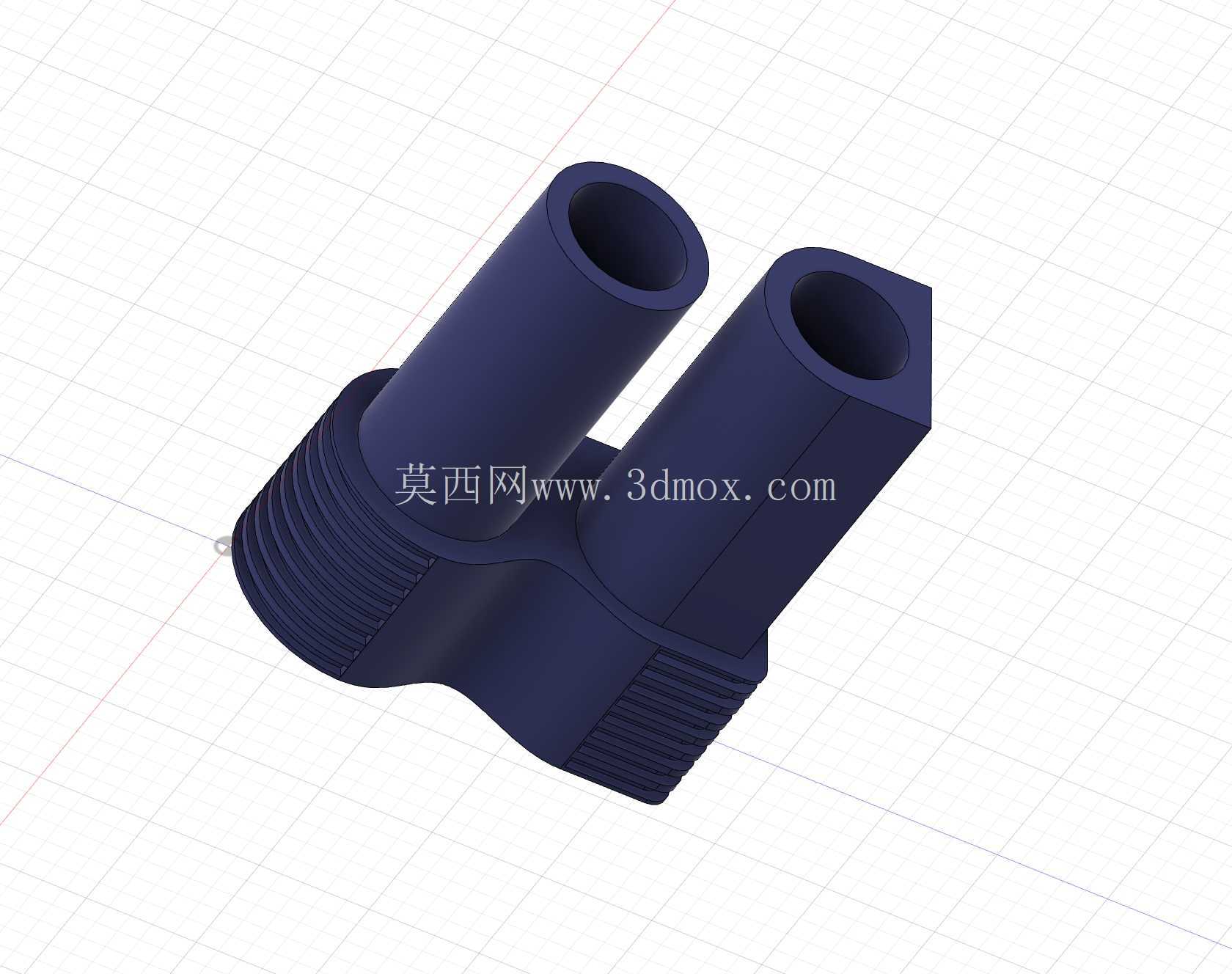

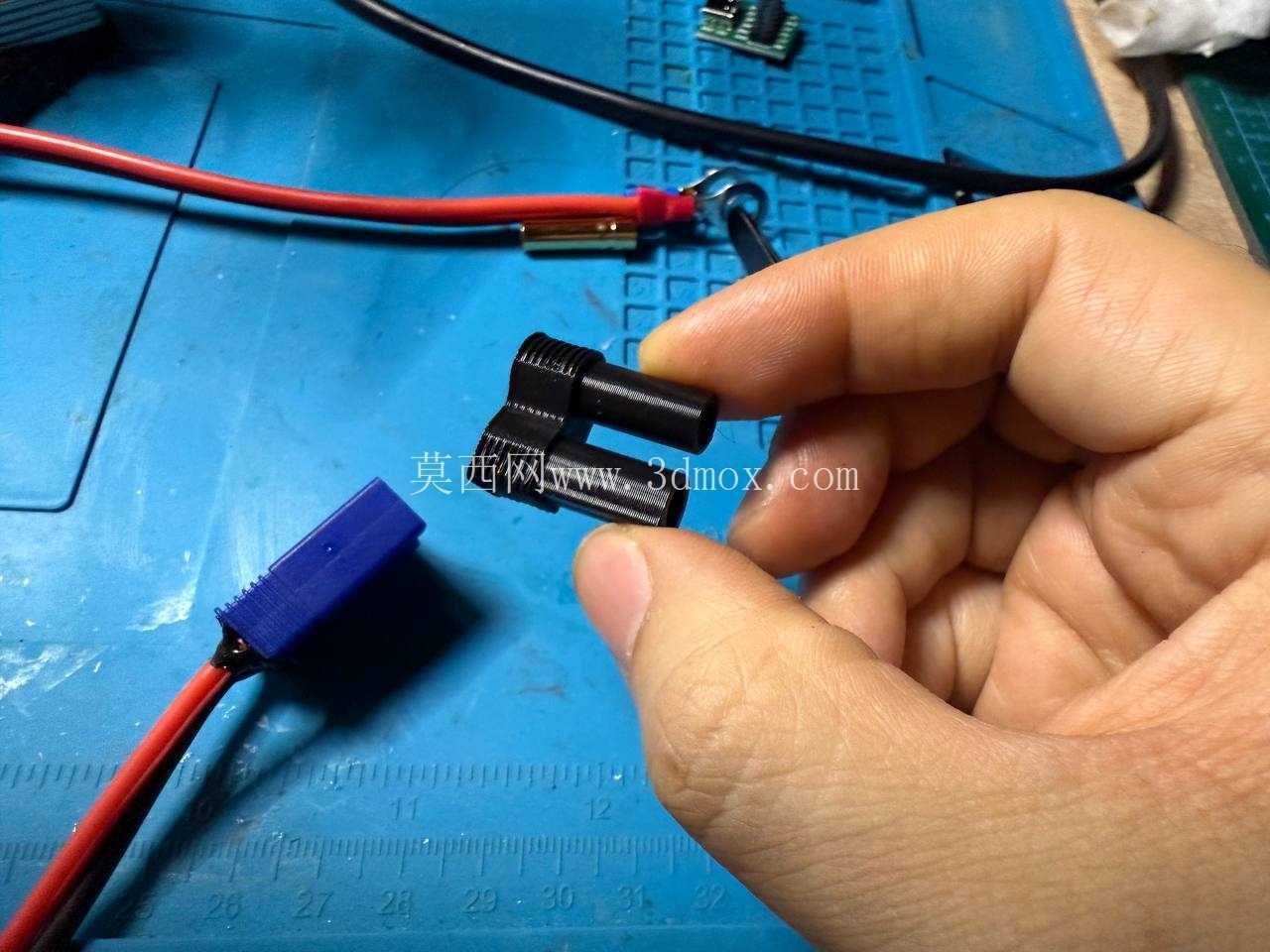

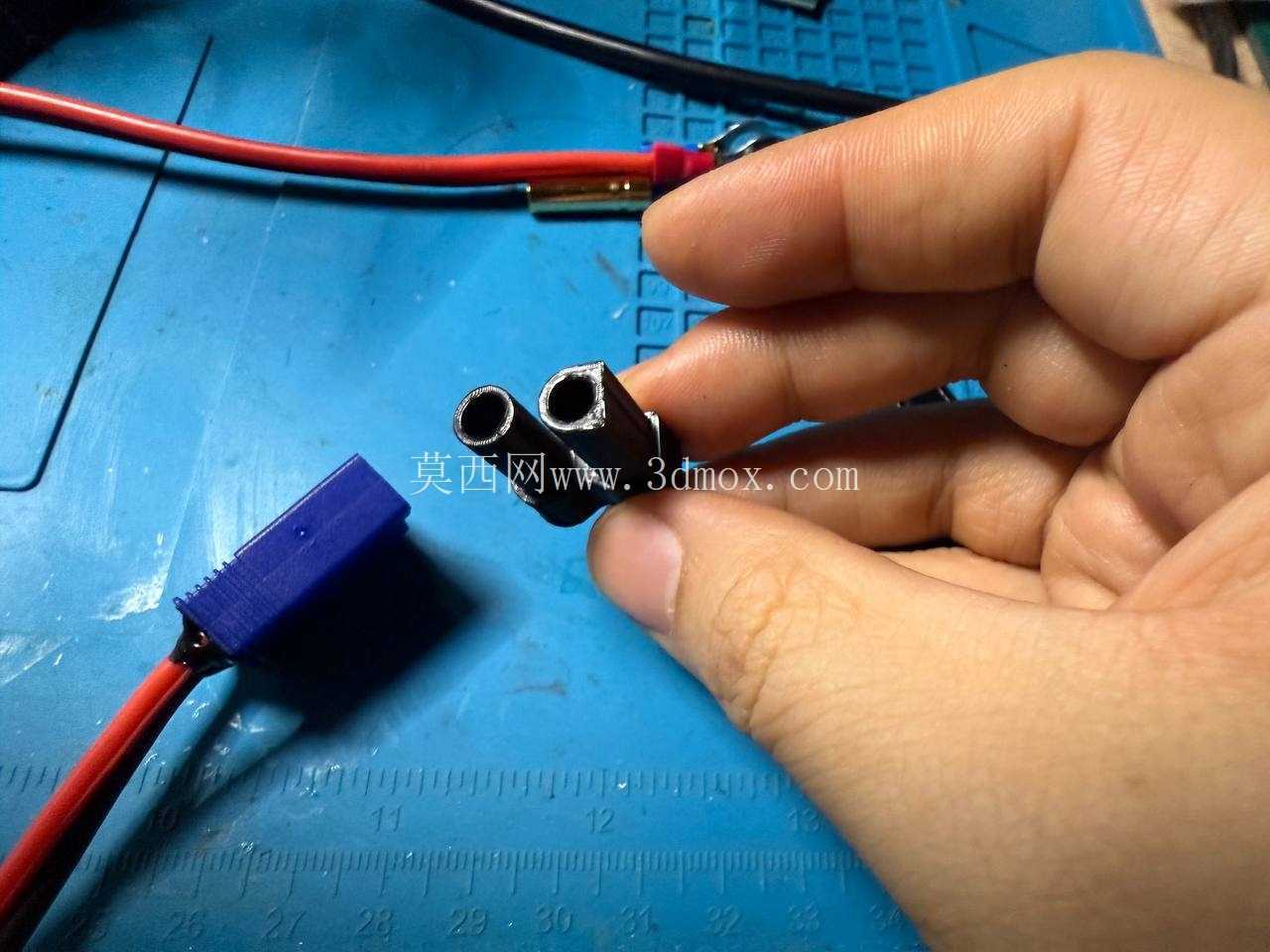

　　做这个结构的三维建模的时候，要先精准测绘EC5插头的端部尺寸，包括两个插芯的中心距、插芯的直径和突出长度、插头塑壳的外壁长宽尺寸和脱模斜度，保护帽的内腔尺寸要根据选用的材质做公差补偿，比如用软质TPV材质的话，内腔尺寸可以比插头塑壳的实际尺寸小0.2-0.3mm，依靠材质的弹性变形实现紧配，同时内腔底部要留出足够的容腔，不能顶到插芯的端面，避免长期挤压造成插芯松动移位。保护帽的外壁可以做细微的防滑纹理，方便操作人员戴着手套也能顺利插拔，边缘位置要做圆角过渡，不能有锋利的飞边，避免插拔的时候划伤操作人员的手部。

　　从安装适配性来说，这款保护帽不需要改变原有EC5插头的任何结构，直接套合就能使用，不管是原厂配套生产插头的时候作为配件附赠，还是用户后期自行采购适配都可以，不需要额外的固定件或者粘接工序，使用门槛极低。在实际的设备运维过程中，这类小结构件的作用往往容易被低估，很多大功率供电系统的故障溯源，最后都能查到是接插件防护不到位导致的接触不良或者短路，针对接插件做配套的防护结构设计，虽然单个零件的成本不高，但是能大幅提升整个供电系统的可靠性，减少后期运维的成本。建模的时候还要注意保护帽的壁厚均匀性，不能出现壁厚突变的位置，不然如果采用注塑工艺生产的话，会出现缩痕、填充不满的问题，壁厚控制在1.2-1.5mm之间就足够满足结构强度要求，同时还能控制材料成本，开口端的位置可以做一圈略微加厚的唇边，提升套合时候的导向性，也能增加开口处的结构强度，避免多次插拔之后开口撕裂失效。
