65W功率TypeC接口台式充电装置结构设计

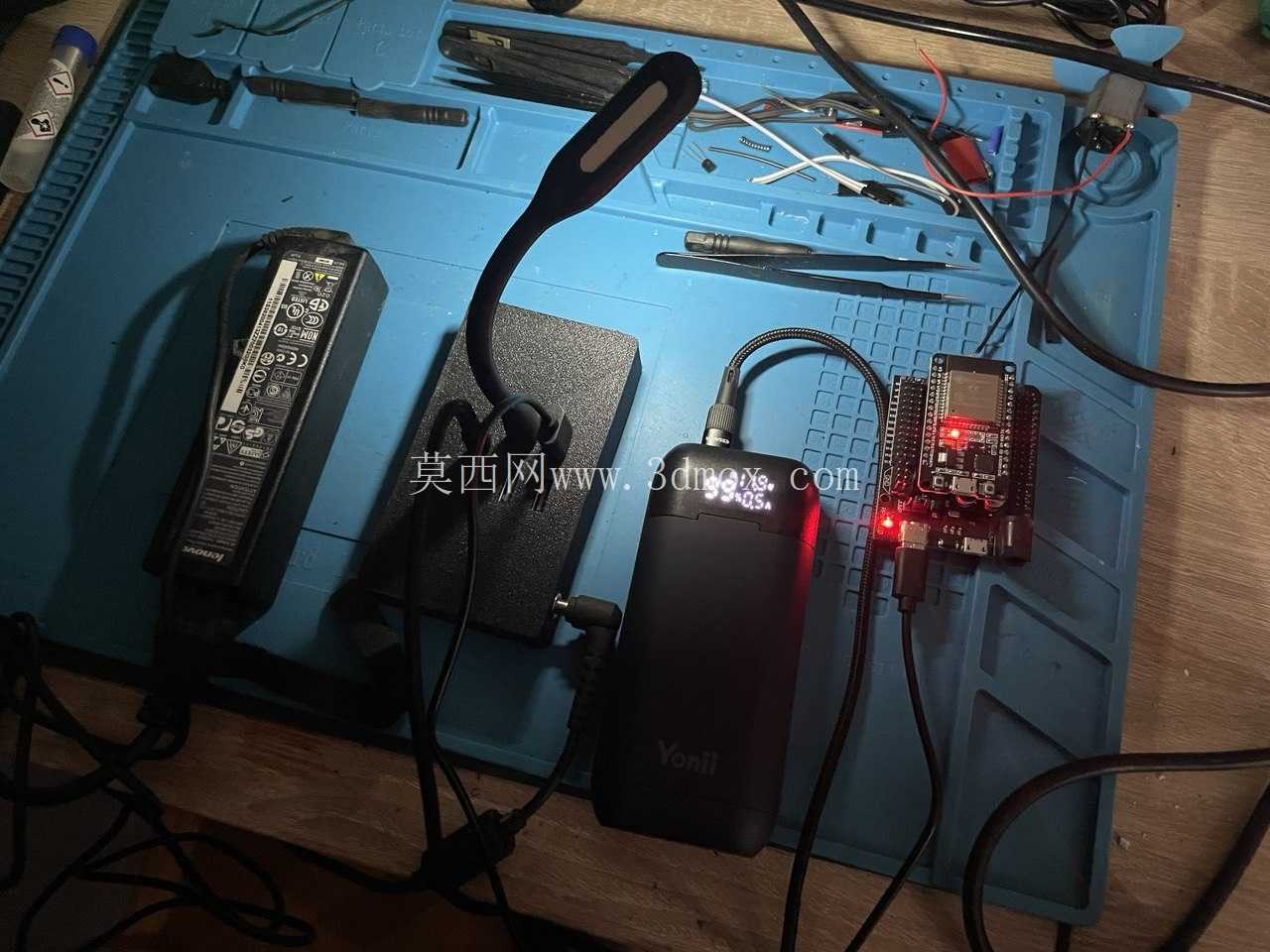

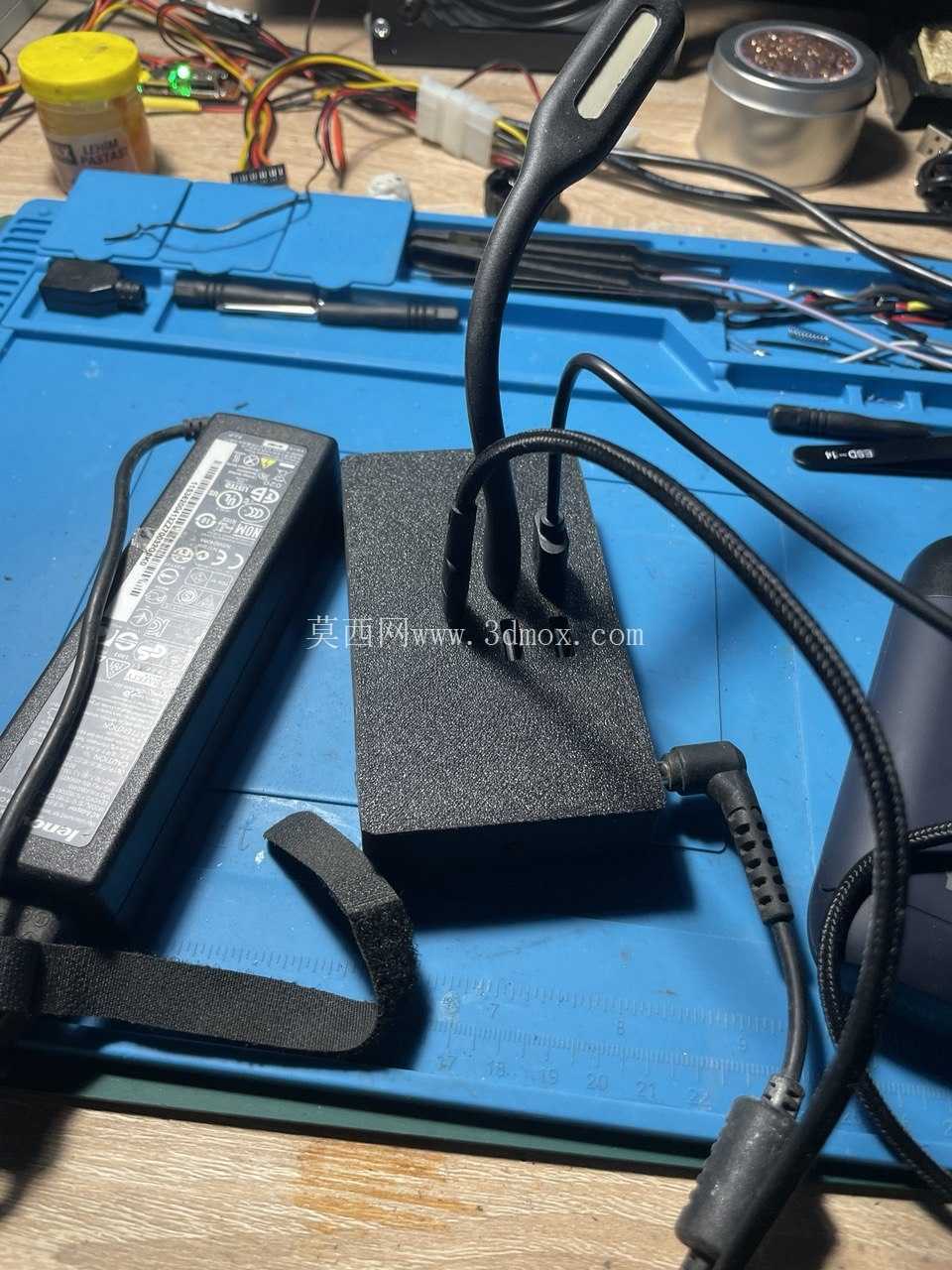

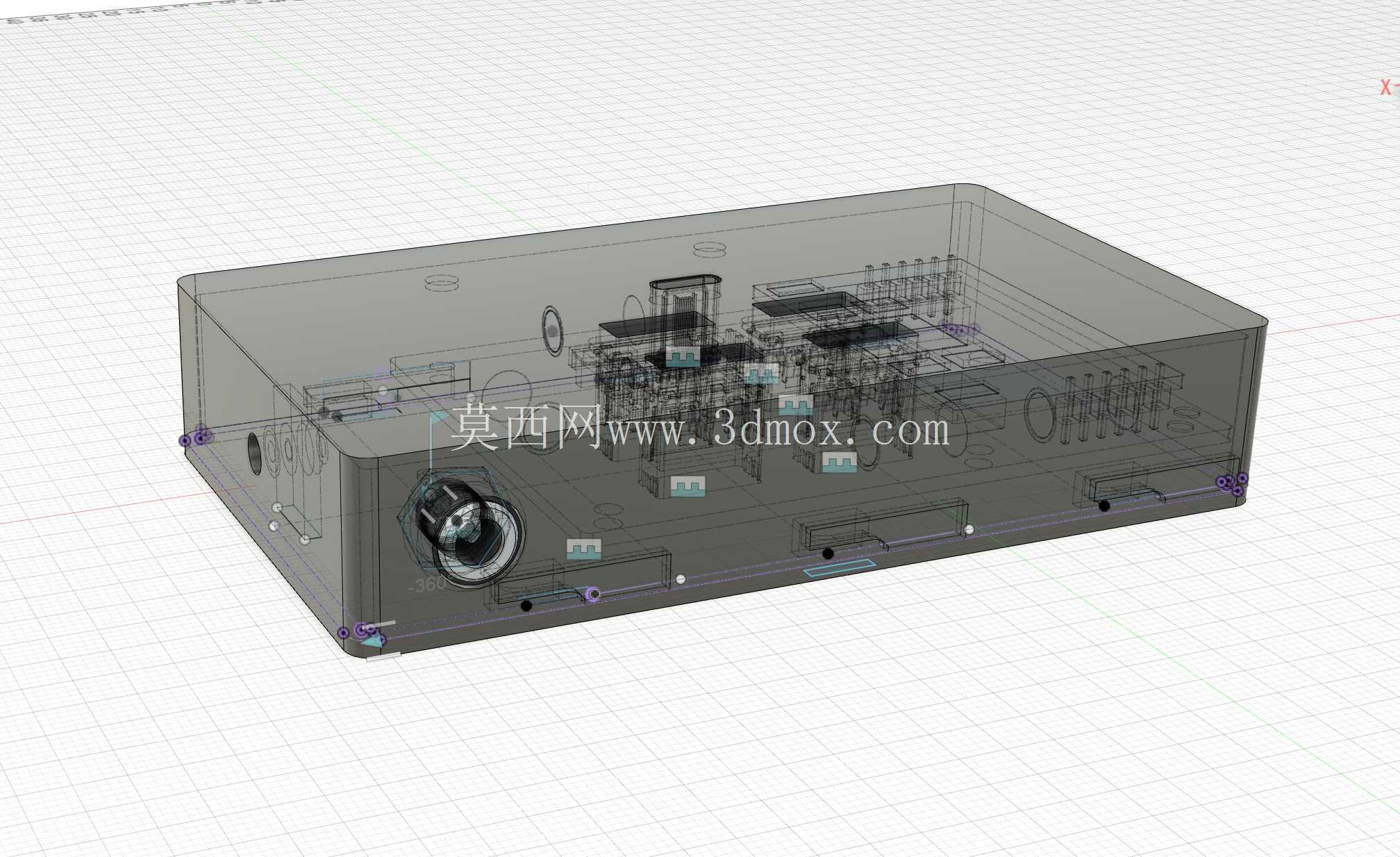

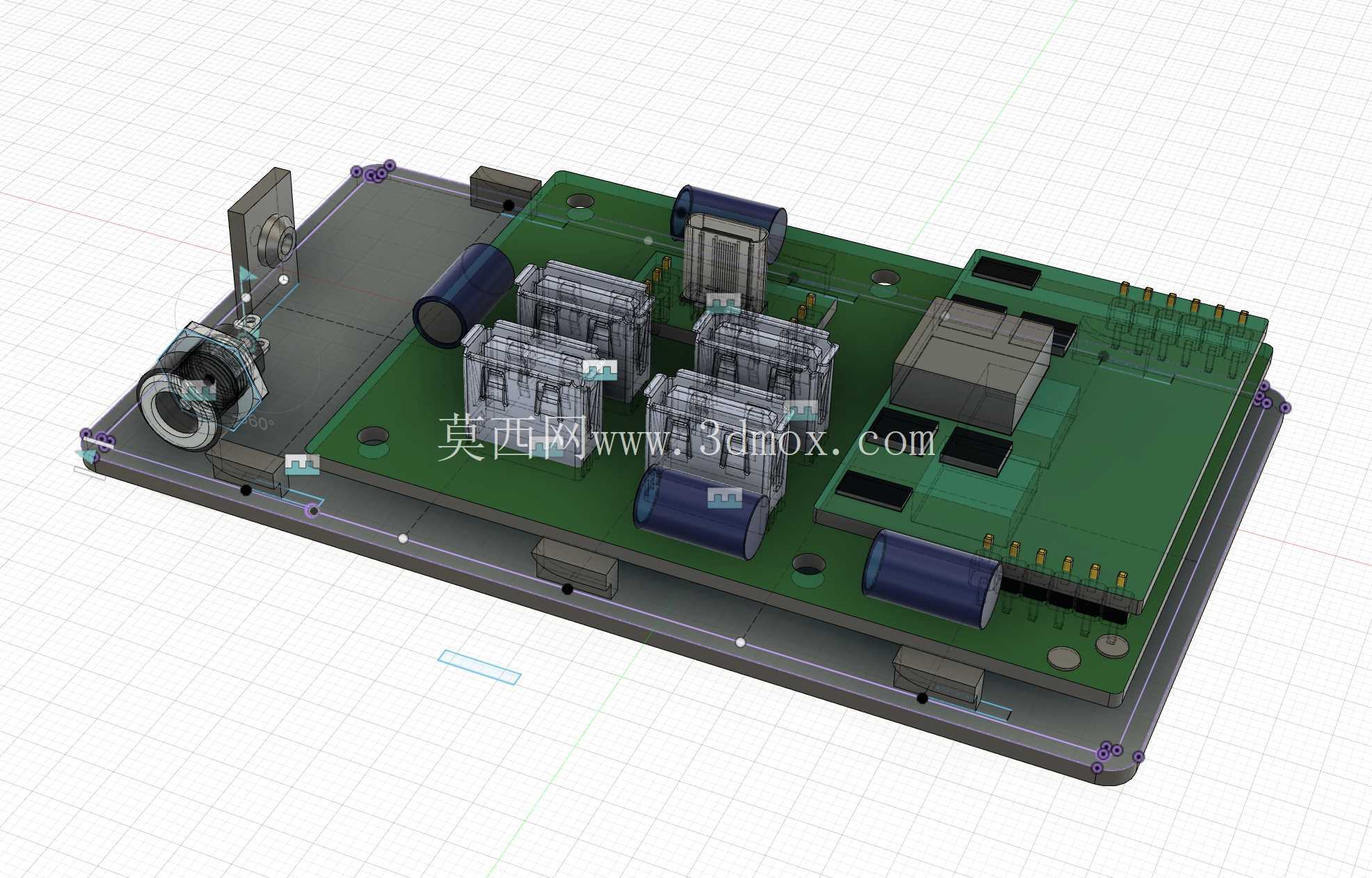

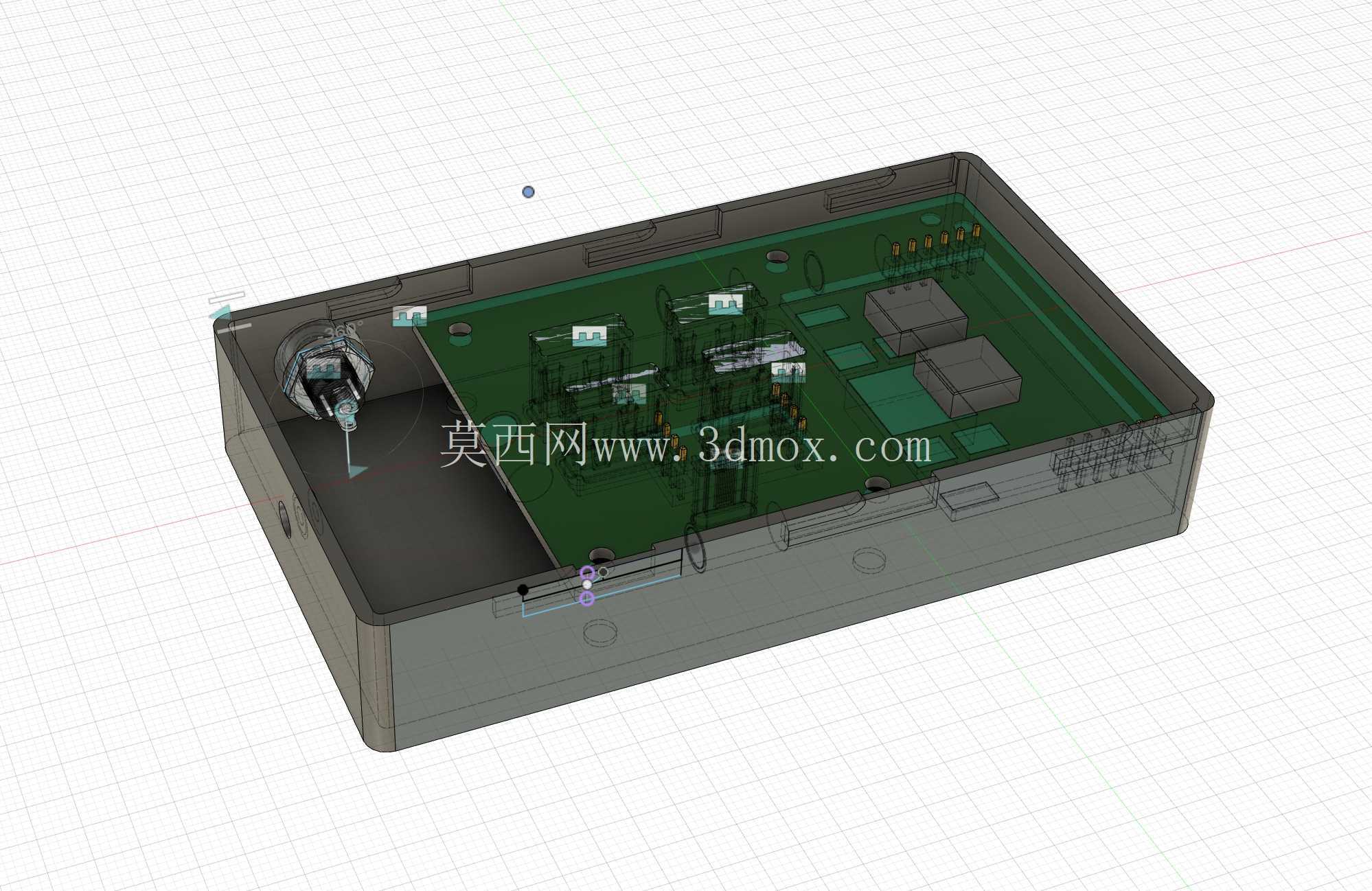

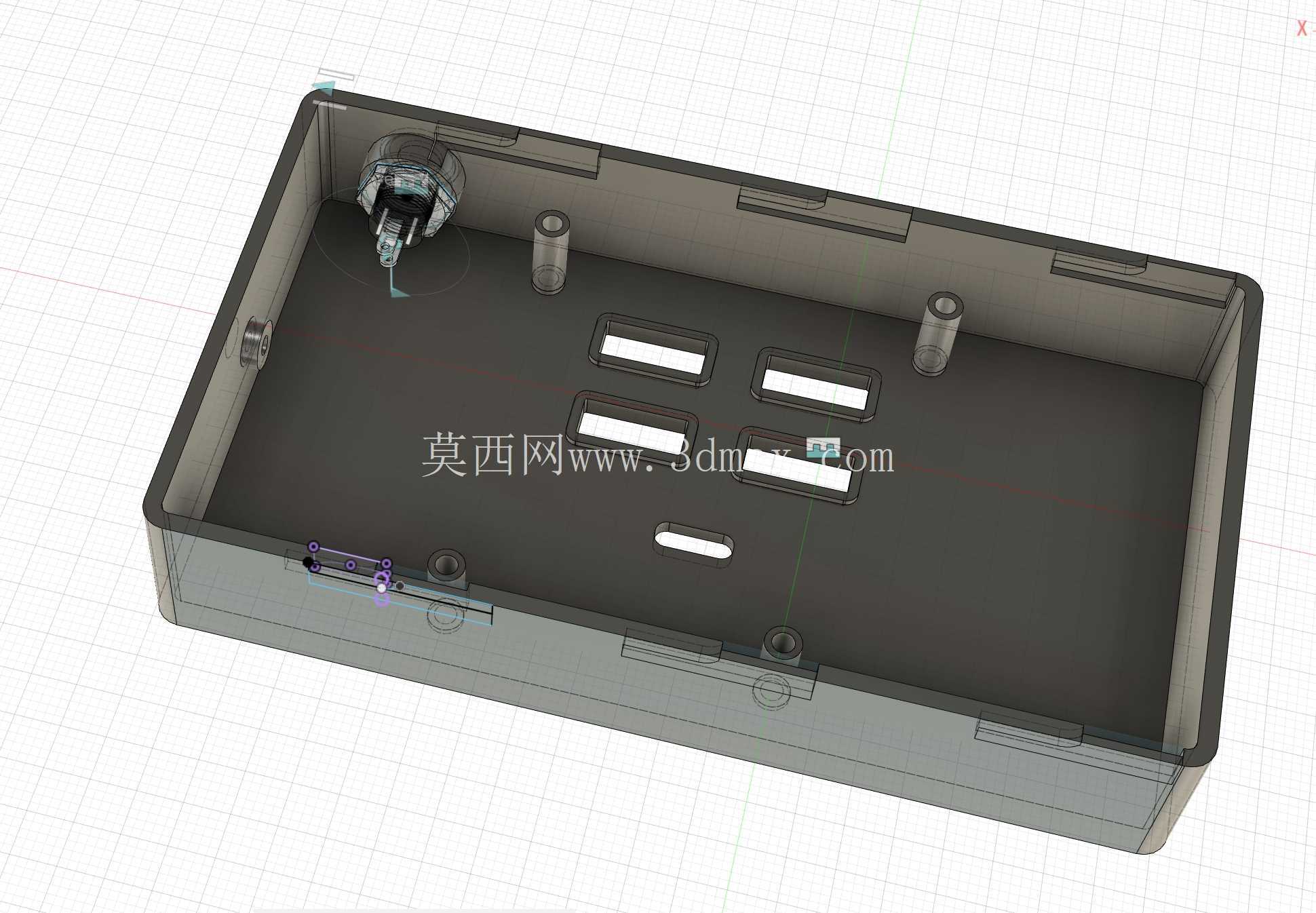

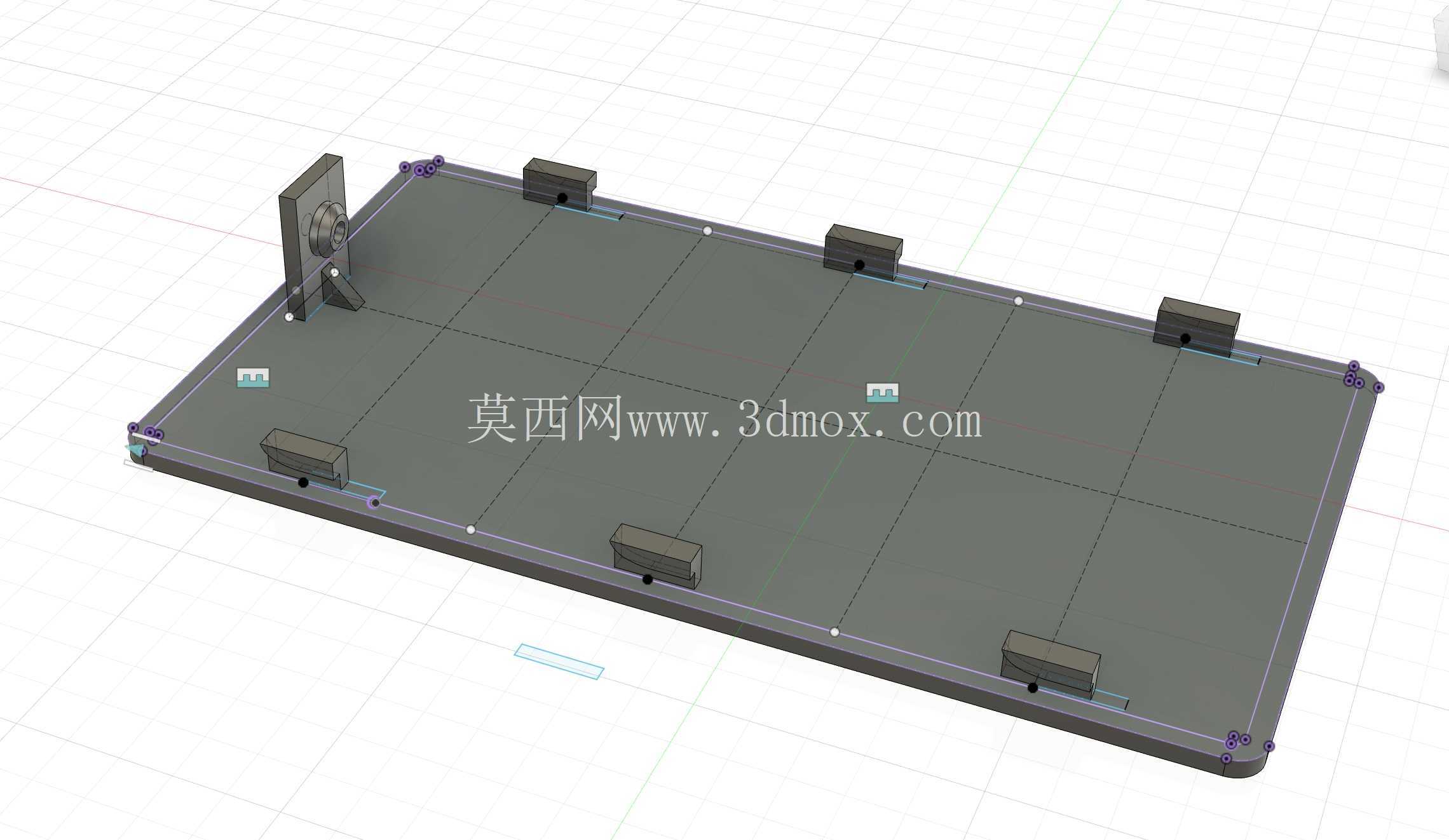

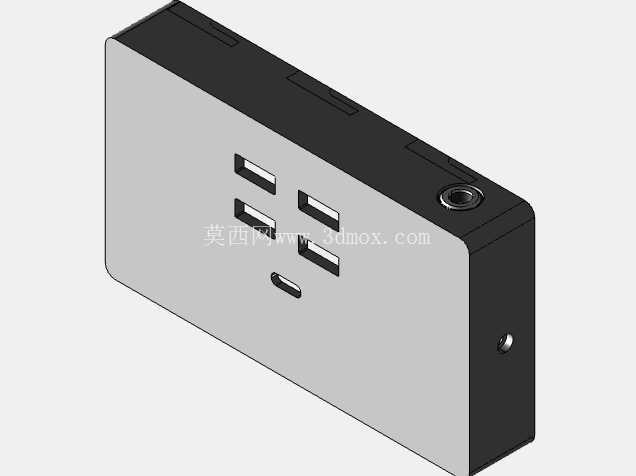

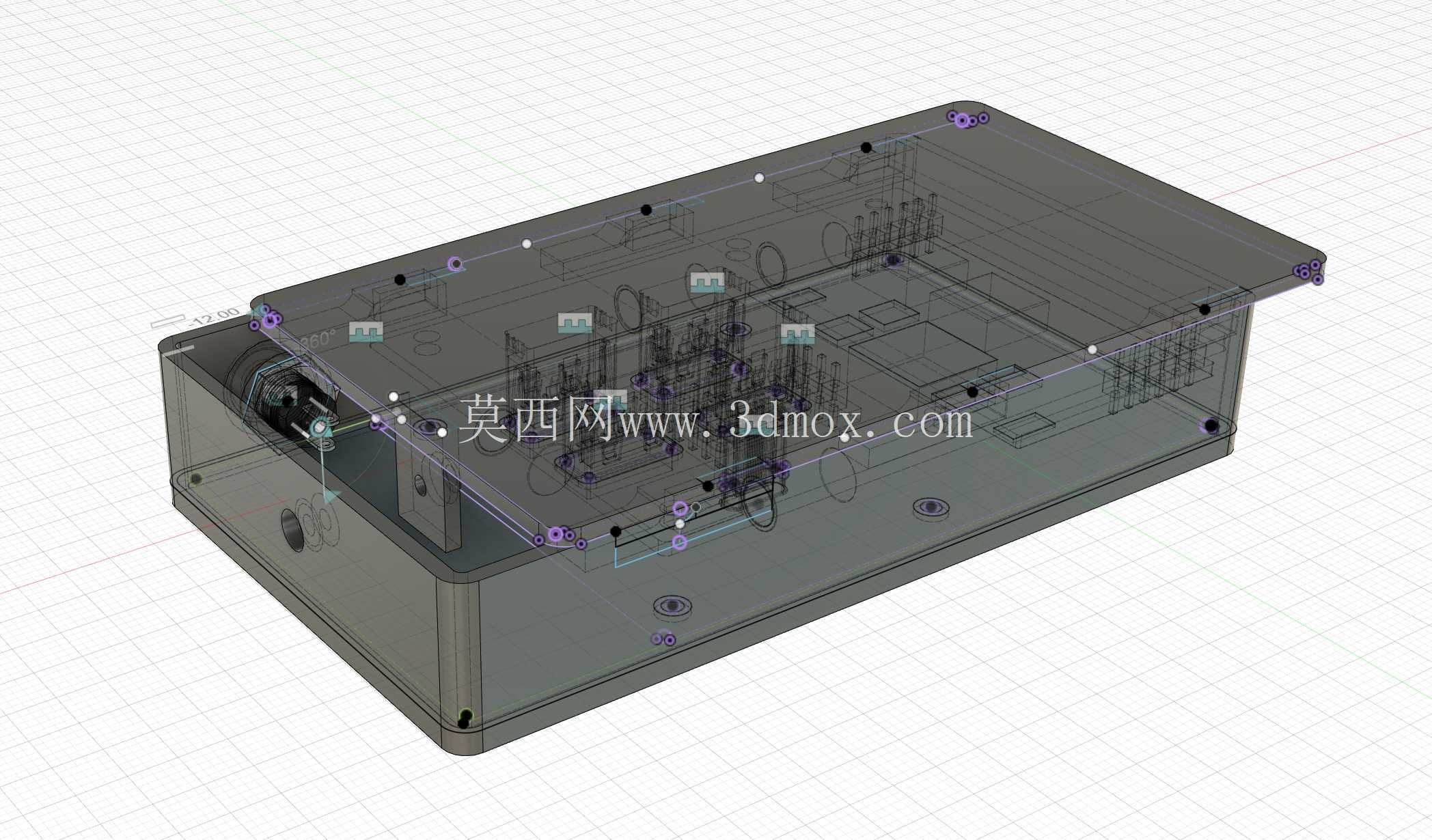

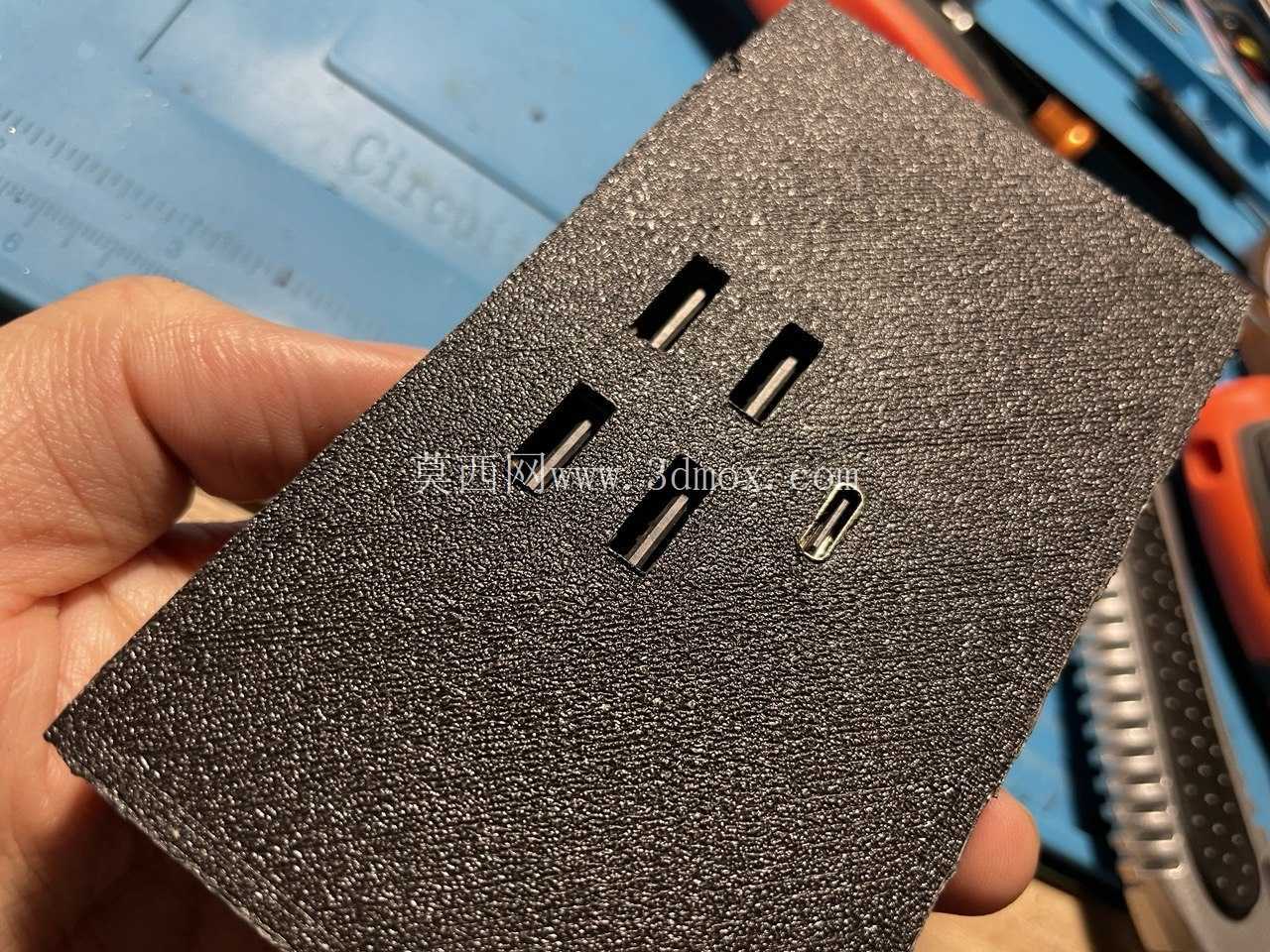

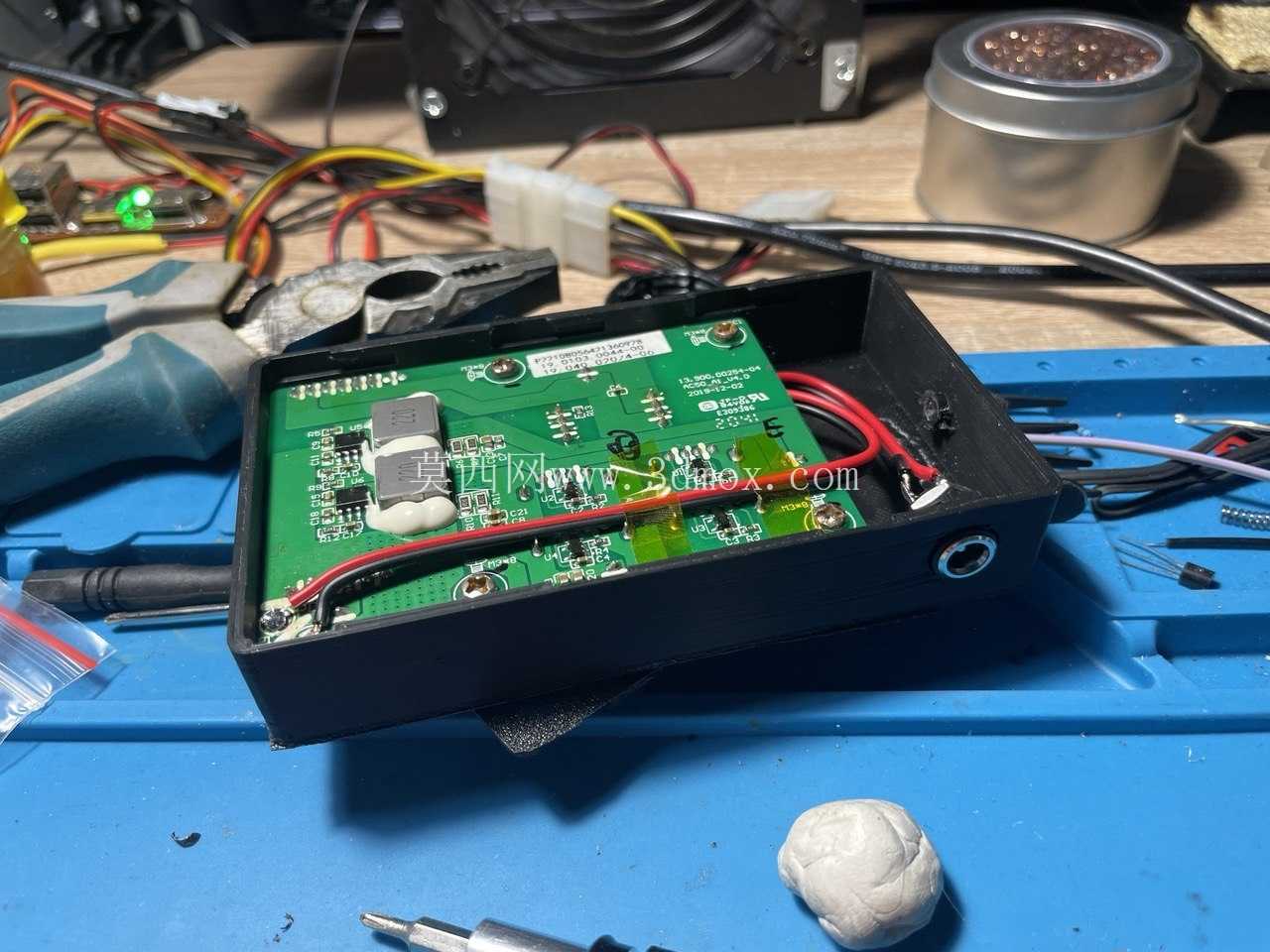

　　在桌面办公、小型电子设备集中供电的场景中，多设备同时补电的需求长期存在，传统多口充电器要么功率密度不足导致多设备同时接入时充电功率骤降，要么外壳结构设计冗余占用过多桌面空间，这款65W台式TypeC充电器的结构设计，正是针对这类桌面集中供电场景的痛点展开。从实际使用层面看，这款设备可同时为笔记本电脑、手机、无线耳机等支持PD协议的数码设备提供稳定直流供电，单口输出可覆盖65W功率档位，满足轻薄本的满速供电需求，多口同时工作时可通过内部功率分配电路动态调整输出参数，避免单设备过流或整体功率溢出。设计过程中优先考虑了内部元器件的排布合理性，将高压侧输入滤波、整流模块与低压侧协议识别、输出滤波模块做了物理隔离，减少高低压电路之间的电磁串扰，同时在发热集中的功率器件位置预留了贴合外壳内壁的导热路径，可通过塑料外壳将工作热量缓慢散出，无需额外加装散热风扇即可满足长时间满负载工作的散热需求，避免风扇运转带来的积灰与噪音问题。外壳结构采用一体化注塑成型思路，仅在单侧预留一个装配锁付螺孔，其余拼接位置采用卡扣式咬合结构，既减少了外观面的螺丝外露影响整体整洁度，也能保证上下壳装配后的接缝均匀度，降低长期使用后接缝处积灰的清理难度。内部安装位的螺丝规格统一选用M38规格的自攻螺钉，用于固定PCB板与内部绝缘支架，外壳锁付则采用M2.58规格的螺钉，统一的螺丝规格可减少装配过程中的物料种类，降低生产线换型与物料管理的成本。从安装边界来看，整体外形为规整的长方体结构，边角做了R3的圆角过渡，放置在桌面时不会因尖锐边角刮擦桌面涂层，底部预留了四个浅型防滑胶垫的安装位，胶垫厚度控制在1mm，既可以保证设备放置时的摩擦力，避免插拔充电线时设备移位，也不会额外增加整体高度占用桌面垂直空间。接口排布集中在设备的单侧端面，包含TypeC输出接口与交流输入接口，接口位置与外壳开孔的单边间隙控制在0.15mm，既可以保证接口插拔时的对位顺畅，也不会因间隙过大导致灰尘从接缝处进入设备内部。内部绝缘支架的设计兼顾了元器件固定与安规距离要求，高压侧元器件与外壳内壁的爬电距离满足民用供电设备的安规标准，低压侧输出端的金属部件与外壳之间预留了足够的绝缘间隙，避免出现漏电风险。在细节处理上，外壳内壁对应PCB板上的指示灯位置做了导光柱的集成设计，导光柱与外壳一体注塑成型，无需额外装配独立导光零件，既可以将PCB板上的电源指示灯光线均匀导出到外壳表面，也减少了独立零件带来的装配公差累积问题。外壳的壁厚均匀控制在2mm，既可以保证外壳的结构强度，在日常跌落、挤压场景下不会出现开裂变形，也不会因壁厚过厚导致整体重量增加，同时均匀的壁厚可以避免注塑过程中出现缩痕、翘曲等成型缺陷，提升外壳生产的良率。针对内部变压器这类重量较大的元器件，在PCB板对应位置额外设计了支撑柱顶住外壳内壁，避免设备跌落时变压器因惯性移位扯断引脚，提升整体结构的抗冲击性能。交流输入接口的位置做了防拉扯结构设计，电源线接入后可通过内部的线卡固定，避免外力拉扯电源线时导致内部接线松脱，提升日常使用的可靠性。
