USB转TTL串口CH9340C通讯转换模块

　　在嵌入式开发、工控设备调试、消费电子固件烧录的日常作业场景里，串口转换模块是结构工程师、硬件调试人员手边常备的小尺寸功能部件，这款基于CH9340C芯片设计的USB转TTL模块，就是针对小空间安装、稳定串口通讯需求做的结构落地设计。从实际使用场景来看，这类模块常被集成在小型工控板载调试接口、桌面小型3D打印机主控调试端、开源硬件开发板配套下载链路、老旧串口设备转USB适配场景中，替代传统体积偏大的串口转换板，在设备内部狭小的走线空间里完成USB信号到TTL电平串口信号的转换，不需要额外外接电平转换电路，就能直接对接单片机、ARM核心板的UART引脚，完成程序烧录、运行日志打印、串口指令交互等常规操作。

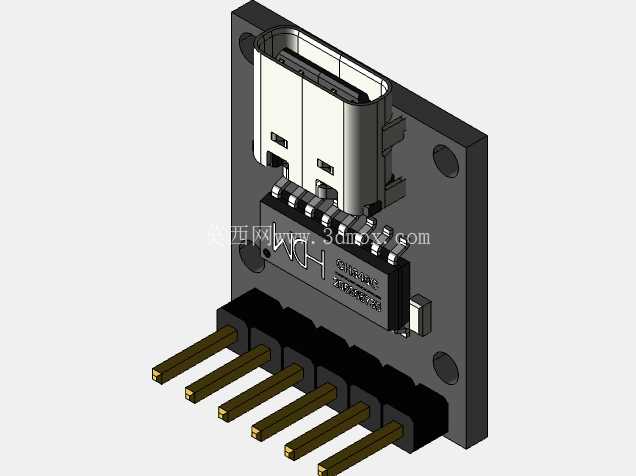

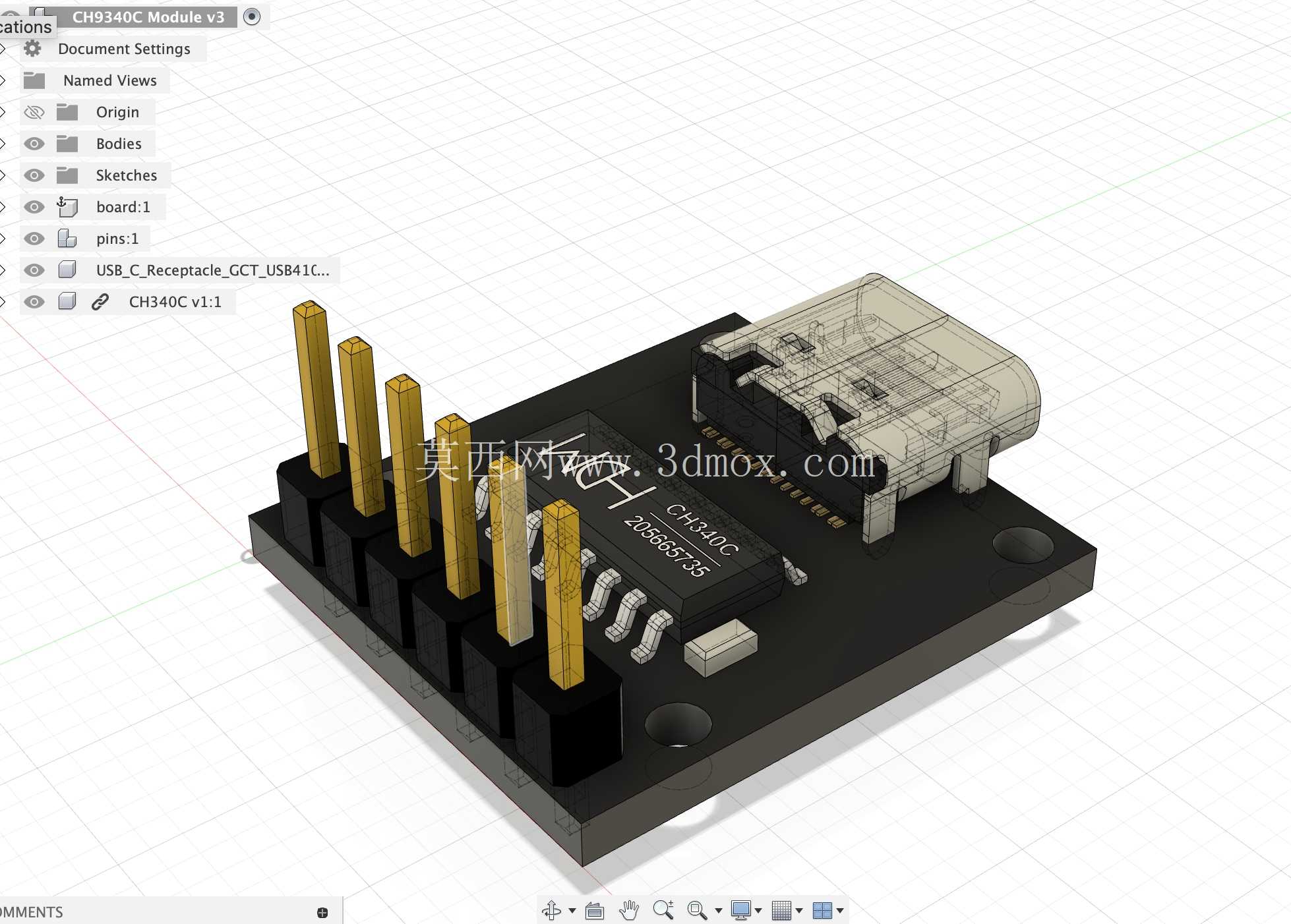

　　从功能特性的结构落地来看，模块采用双层玻纤PCB作为基底，板载核心的CH9340C转换芯片，负责完成USB协议到TTL串口协议的硬件转换，不需要额外在设备主板上预留转换芯片的外围电路，直接通过板载的Type-C母座接入USB主机端，就能完成供电与信号传输，Type-C接口选用了标准贴片式 receptacle 封装，接口外壳做了接地焊盘加固，能承受日常插拔的侧向受力，避免多次插拔后接口脱焊失效。板端引出的6根直插排针，分别对应电源、地、发送、接收等核心信号引脚，排针采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过杜邦线对接目标板卡，排针座采用黑色塑封加高设计，焊接后引脚露出长度足够，插接线材时不会出现接触不良的问题。板上还预留了两个直径3.2mm的安装固定孔，孔位做了金属化包边处理，可以通过M3铜柱将模块固定在设备壳体内部的安装柱上，避免设备运输、使用过程中模块晃动拉扯接线，造成信号中断。

　　设计过程中，首先考虑的是模块的尺寸边界，整体PCB采用矩形布局，长宽尺寸控制在常规小模块的通用规格内，厚度方向叠加排针、Type-C接口的最高凸起高度后，整体厚度不超过12mm，能够嵌入到绝大多数小型电子设备的壳体内部预留空间，不会和周边的电容、接线端子等部件产生结构干涉。元件布局上，将发热相对明显的转换芯片布置在PCB中部位置，远离Type-C接口和排针的焊接区域，避免长期工作时热量集中在接口位置加速塑料件老化，芯片周边的0805封装贴片电容、电阻都采用就近布局原则，缩短信号走线长度，减少信号传输过程中的干扰，PCB走线时对差分信号做了等长处理，保证USB信号传输的稳定性，避免出现枚举失败、串口丢包的问题。排针的排布方向和Type-C接口呈垂直布局，实际接线时USB线材从模块侧边接入，排针接线从模块另一端引出，走线方向互不干扰，不会出现线材弯折打架的情况，在紧凑的设备内部布线时更方便整理线束。

　　从安装适配的角度来说，模块的固定孔位间距参考了市面上同类型通用模块的安装尺寸，做了兼容设计，原有设备上预留的同类型模块安装位可以直接替换安装，不需要重新打孔调整安装柱位置。板载的电源指示灯布置在PCB边缘位置，模块正常接入USB供电时指示灯点亮，调试人员不需要额外测量引脚电压，就能直观判断模块供电状态，排查接线故障时能快速定位问题点。模块的所有贴片元件都采用回流焊工艺的标准封装设计，量产时可以直接走SMT贴片流程，不需要额外做特殊工艺处理，生产组装效率更高，直插排针可以根据实际使用需求选择焊接或者不焊接，针对板载集成的场景，可以直接将模块通过焊盘焊接在主板上，省去排针的成本，进一步压缩整体占用空间。在实际调试场景中，这类模块不需要额外外接独立供电，直接从USB端口取电就能工作，供电引脚可以对外输出3.3V电平，直接给外接的小型传感器、低功耗单片机供电，减少额外的供电接线，简化调试链路的接线复杂度。针对工业现场的使用场景，PCB表面做了喷锡处理，抗氧化能力更强，在湿度相对较高的车间环境中长期使用，也不会出现焊盘氧化接触不良的问题，接口的金属外壳采用镀镍处理，多次插拔后也不容易出现氧化锈蚀，保证接触可靠性。
