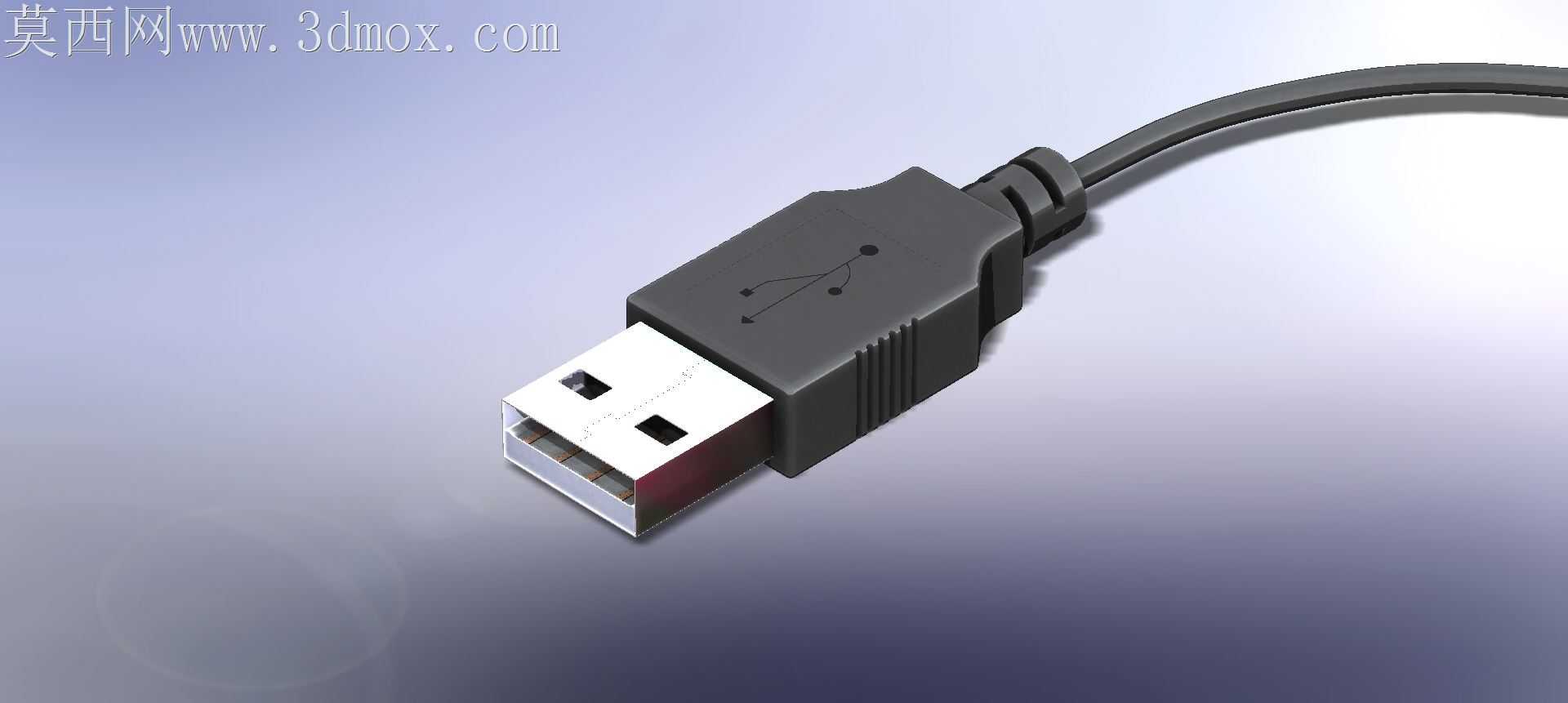

标准USB公头连接线缆结构设计

这款USB连接线缆的三维结构设计，聚焦消费电子、工业控制、办公外设等多场景的通用连接需求，覆盖日常办公外设互联、工业设备数据传输、消费电子充电与数据交互等高频使用场景，是电子设备间实现电力输送与信号传输的核心基础连接部件。从实际用途来看，该线缆可实现主机与外接设备间的稳定电力供给与数字信号双向传输，既可以为小型数码外设提供额定范围内的供电支持，也能完成高速数据信号的稳定传输，适配键盘、鼠标、U盘、移动硬盘、小型工业传感模块等多种外接设备的连接需求，是电子互联场景中应用范围最广的通用连接组件之一。在功能特性设计上，这款结构重点优化了接头与线缆衔接处的抗弯折性能，在接头尾部设计了渐变式的应力释放结构，能够分散线缆反复弯折时产生的应力集中，避免日常使用中线缆根部断裂、内部芯线外露的常见故障；接头内部的金属接触弹片采用标准化的位置排布，保证插拔时的接触可靠性，金属外壳部分做了全包覆的屏蔽结构设计，能够减少外界电磁信号对传输过程的干扰，保障数据传输的稳定性，降低信号丢包、传输中断的概率。设计思路上完全遵循通用串行总线的物理接口规范，公头部分的外形尺寸严格匹配通用USB母座的插接公差要求，金属插接段的长度、宽度、厚度均符合通用接口标准，保证不同设备间的互换性，无需额外调整即可适配各类标准USB接口；线缆部分的外被采用常规的柔性橡塑材质模拟，能够还原线缆自然弯曲的形态，在装配场景中可以直观呈现线缆的走线弯曲半径，避免设备结构设计时出现线缆弯折过度、装配干涉的问题。从安装边界来看，接头部分的最大外轮廓尺寸适配绝大多数设备的接口周边空间，不会出现接头体积过大遮挡相邻接口的问题，线缆的外径设计匹配常规的线卡、固线座的安装尺寸，在设备内部走线、外部布线时都能适配通用的固定配件，满足不同场景下的安装固定需求。整个结构完整还原了USB线缆从接头内部屏蔽结构、接触件到外部线缆外被、应力释放尾套的全部细节，能够用于电子设备的接口装配校验、连接场景的布线模拟、产品展示的可视化演示等多个环节，帮助设计人员在产品开发阶段验证接口适配性，提前排查装配干涉、走线空间不足等潜在问题。
