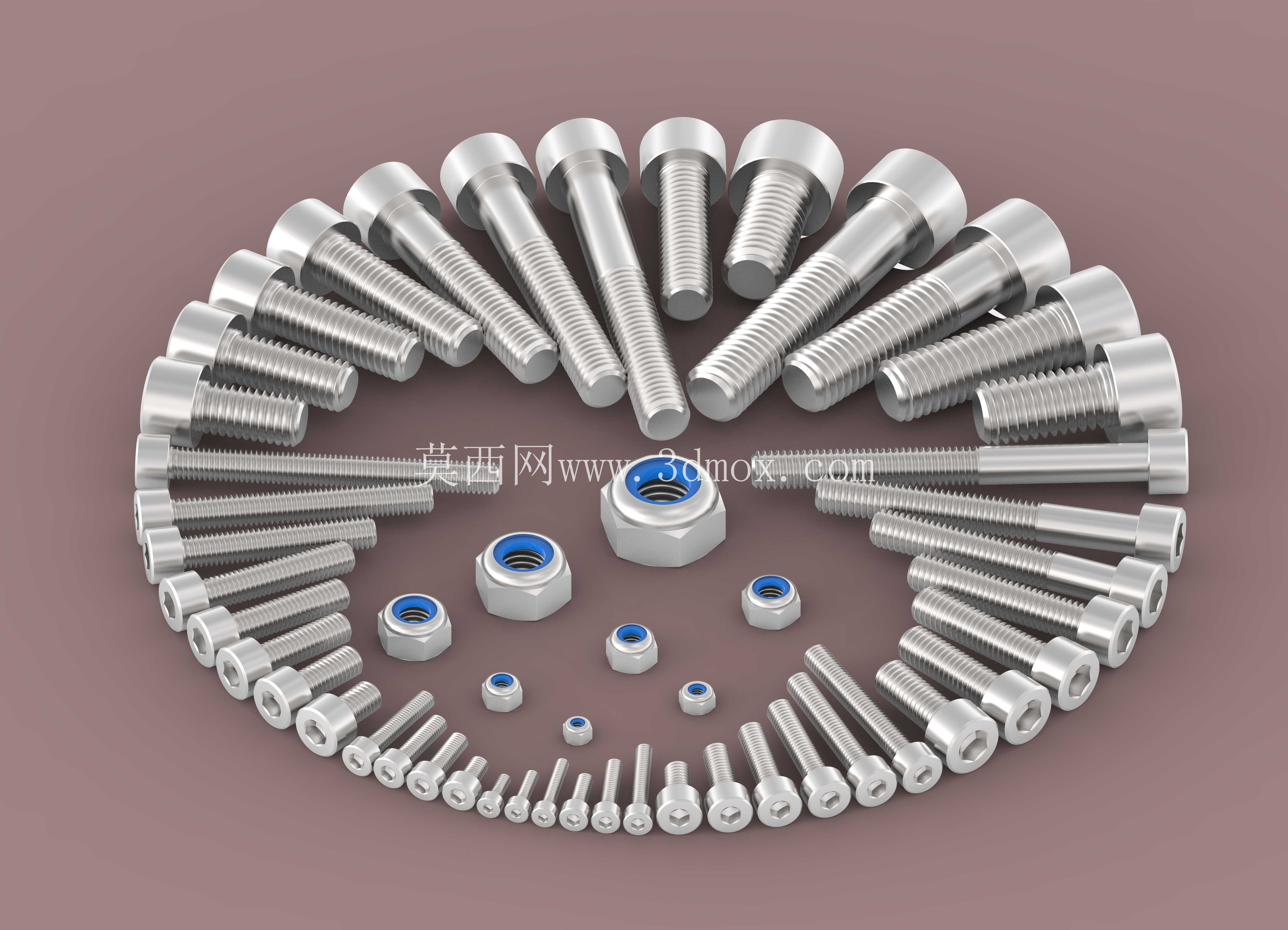

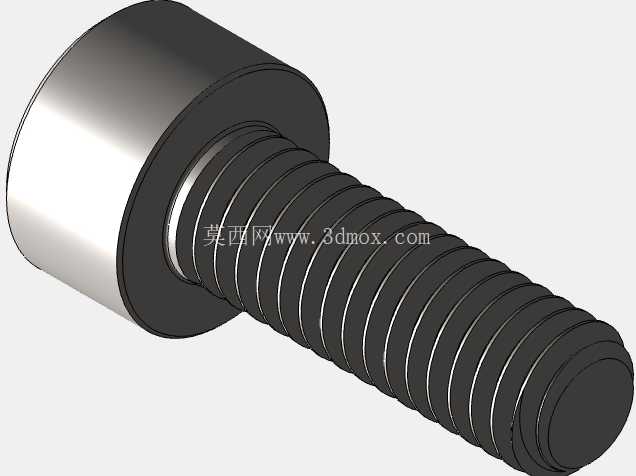

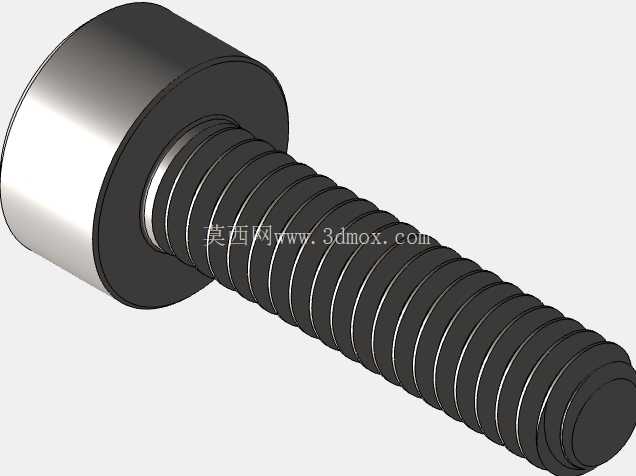

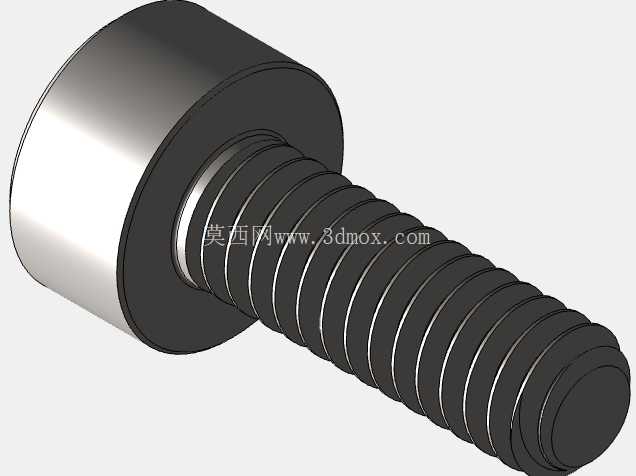

内六角圆柱头螺钉与尼龙锁紧螺母组合套件

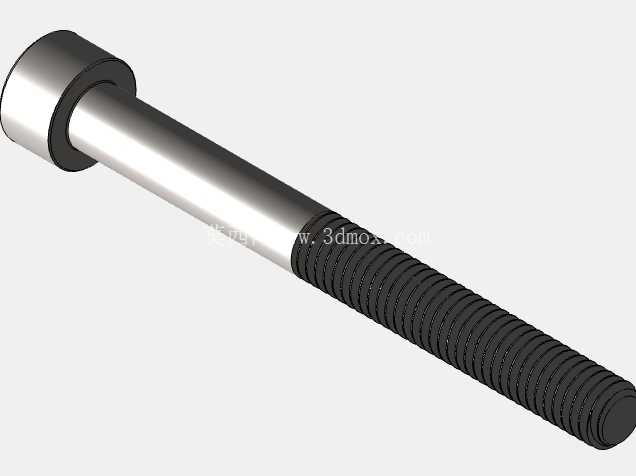

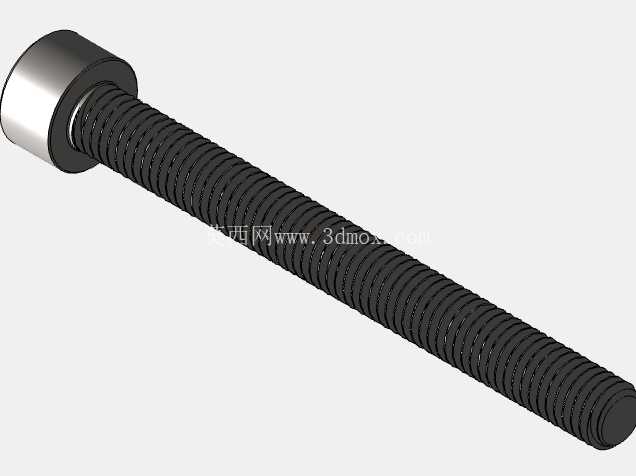

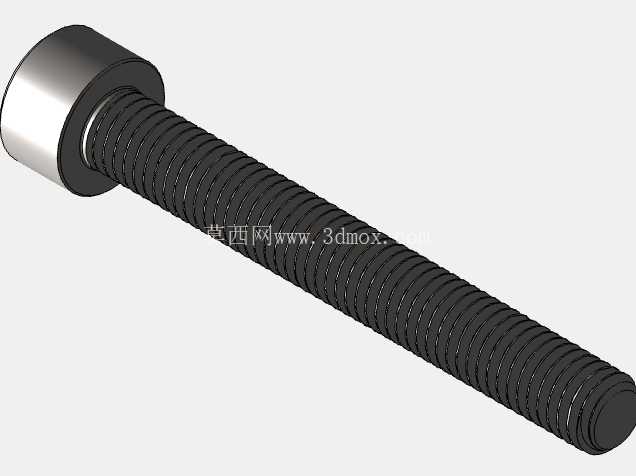

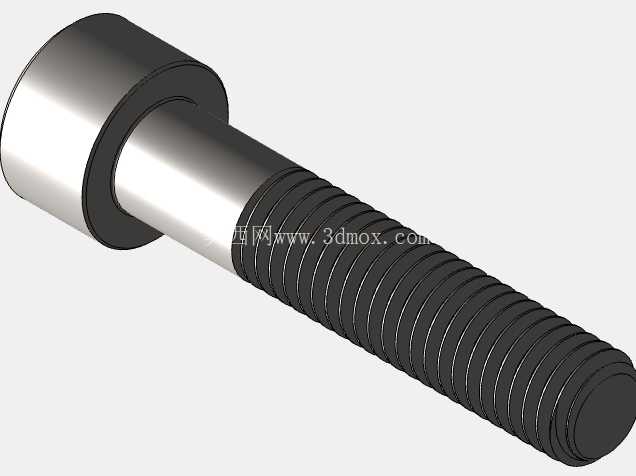

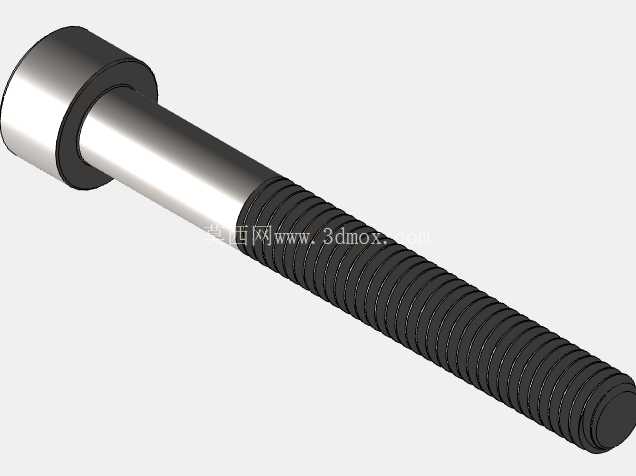

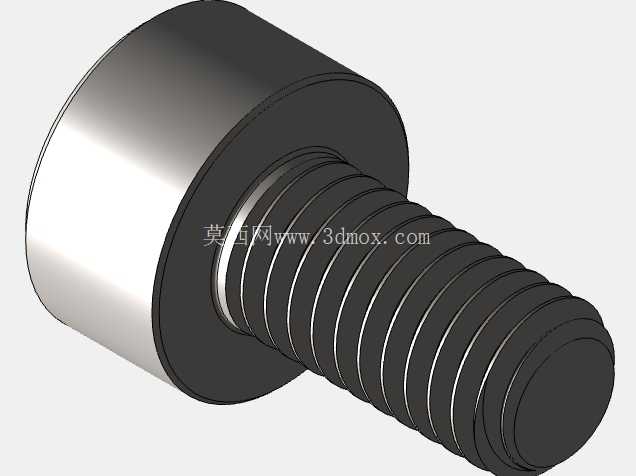

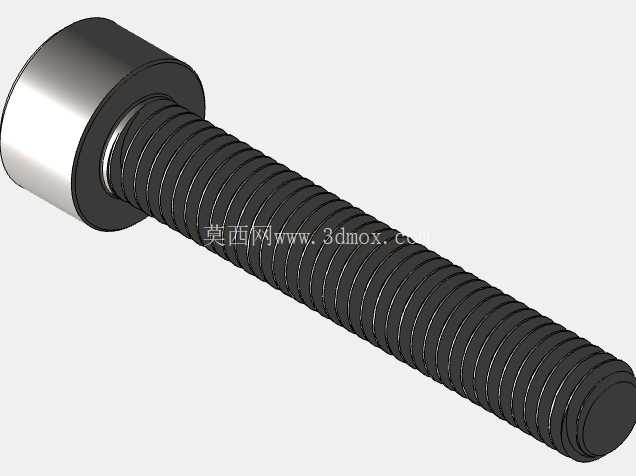

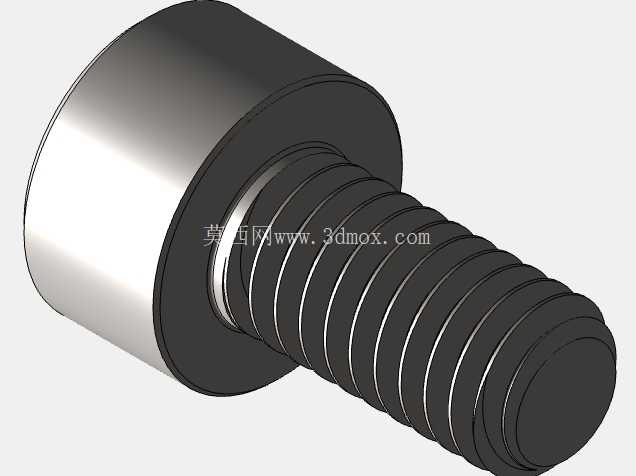

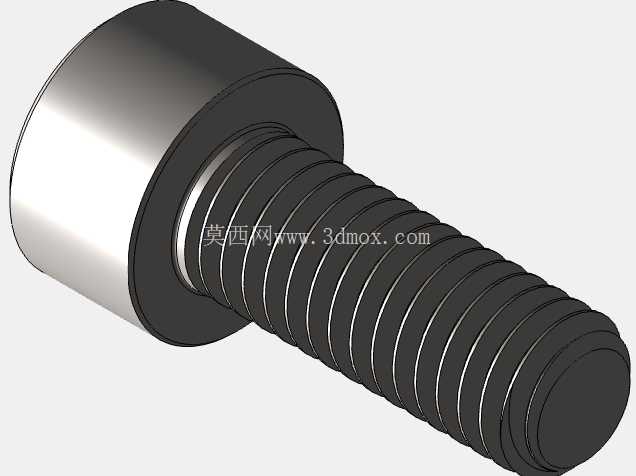

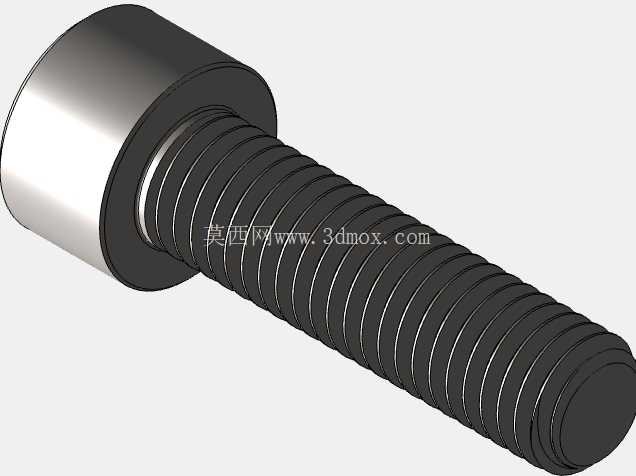

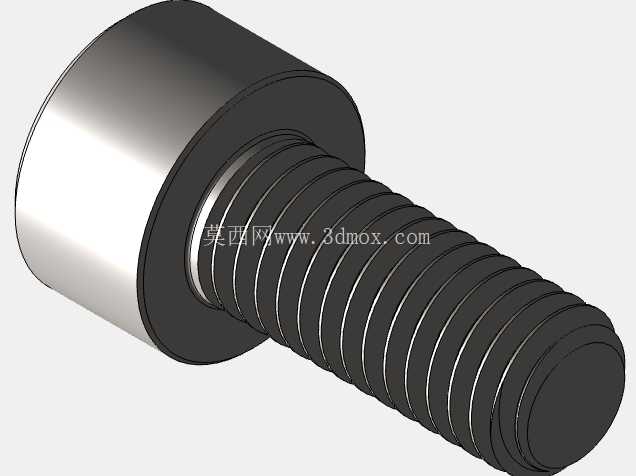

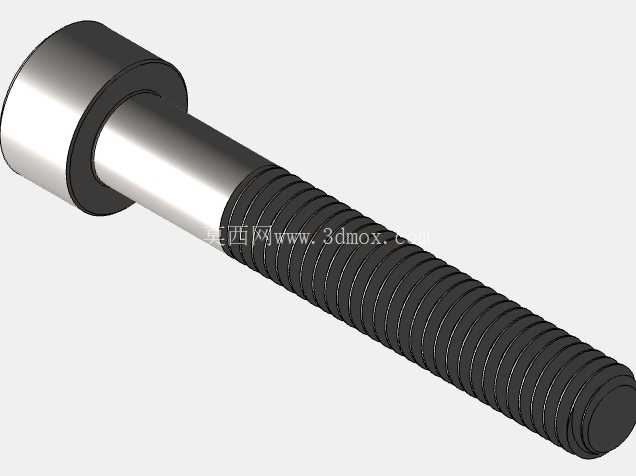

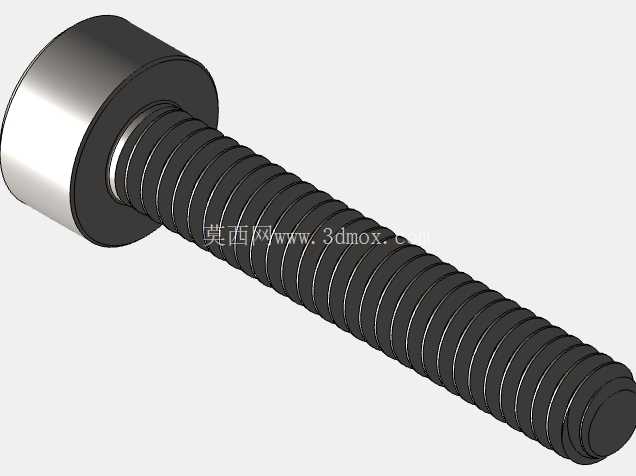

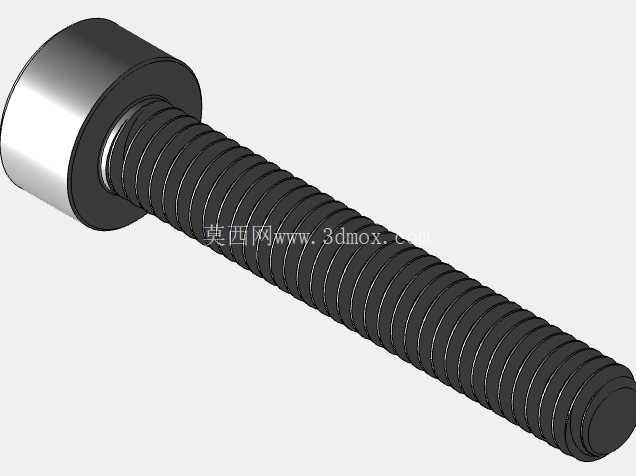

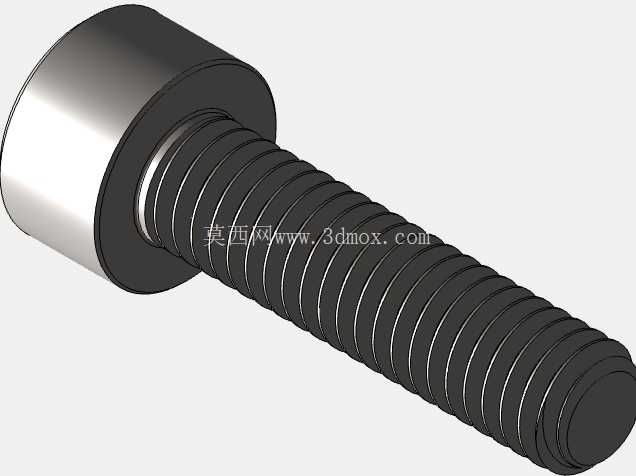

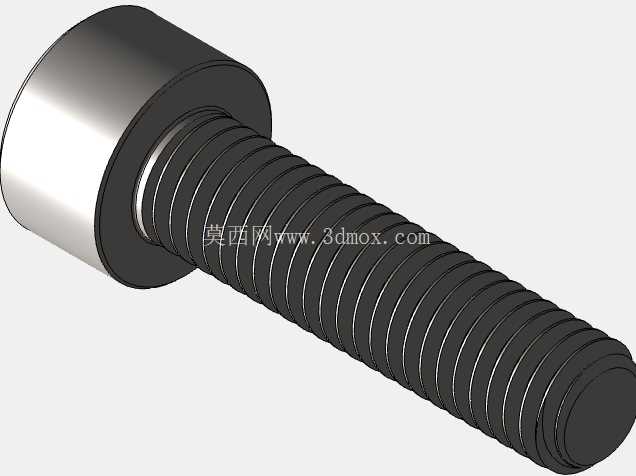

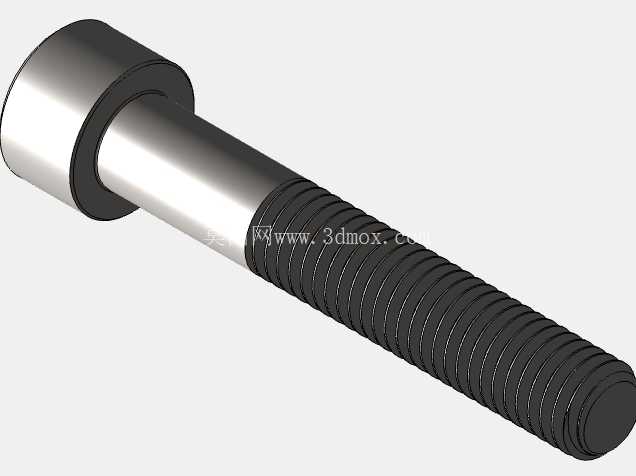

这套紧固件组合覆盖了从轻载电子设备装配到重载工业结构连接的多场景需求，小规格M2系列螺钉可用于精密仪器内部电路板固定、小型传感器安装、消费类电子产品外壳锁附，这类场景对连接件的头部高度有严格限制，圆柱头内六角结构可完全沉埋入预制沉孔内，不会突出装配面干涉周边运动部件，同时内六角驱动槽可承受比十字槽更大的拧紧力矩，避免小规格螺钉装配时出现滑牙失效。中等规格M3到M5系列螺钉适配常规自动化设备机架拼接、工装夹具定位、低压电气柜内部元件安装，这类应用场景经常伴随设备运行产生的持续振动，配套的尼龙圈锁紧螺母可在螺纹啮合后通过尼龙圈的径向抱紧力抵消振动带来的螺纹间隙松弛，不需要额外加装弹簧垫圈或平垫，减少装配工序的同时避免垫圈对被连接件表面的压痕损伤。大规格M6到M10系列螺钉可用于重型输送线支架连接、机床辅助附件固定、工程机械外围护板安装，这类场景对连接件的抗拉抗剪强度有较高要求，全牙或半牙的杆部结构可根据被连接件总厚度灵活选择，半牙结构的光杆段可在铰制孔安装场景下承受横向剪切载荷，避免螺纹牙型受剪出现断裂。

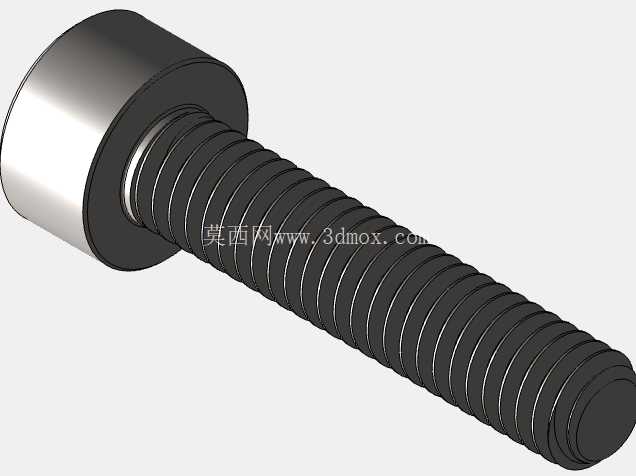

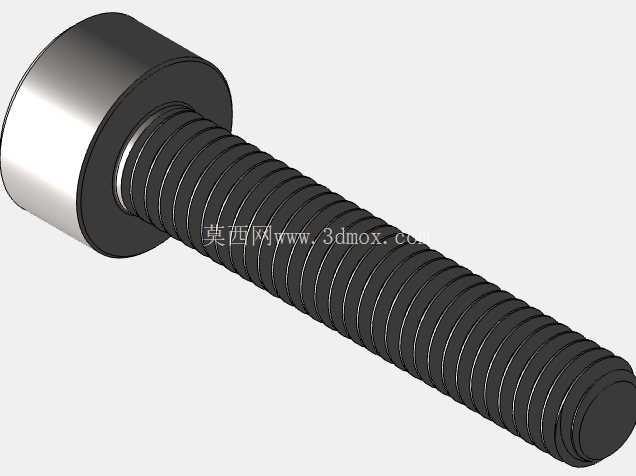

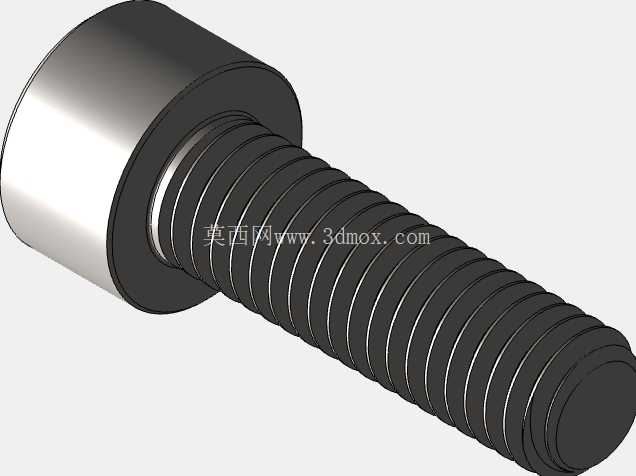

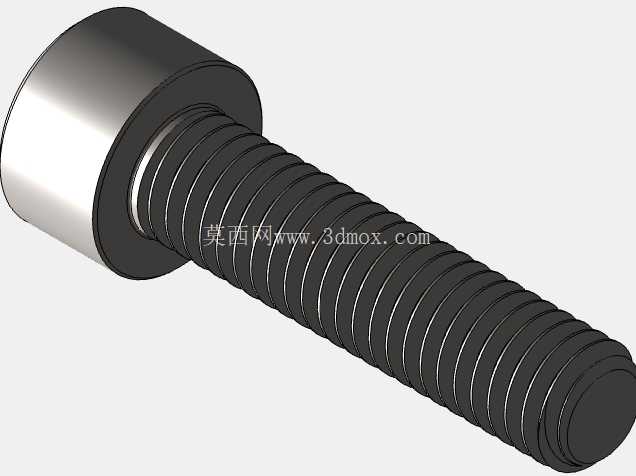

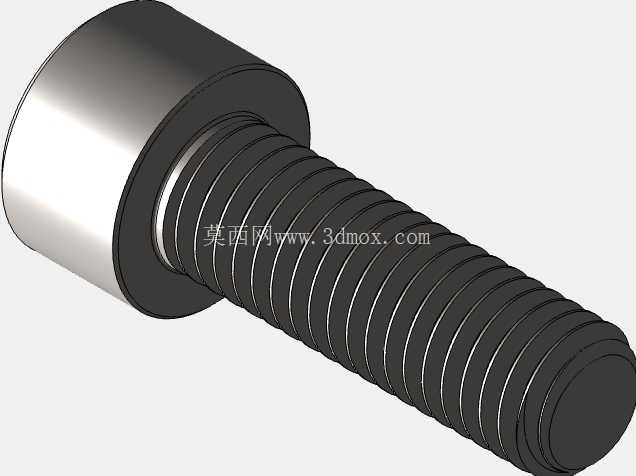

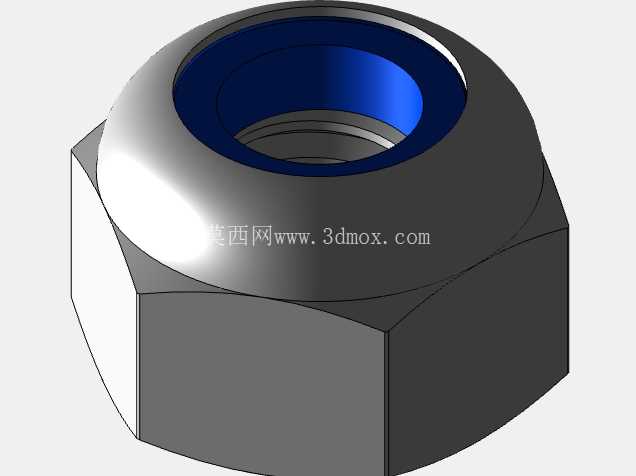

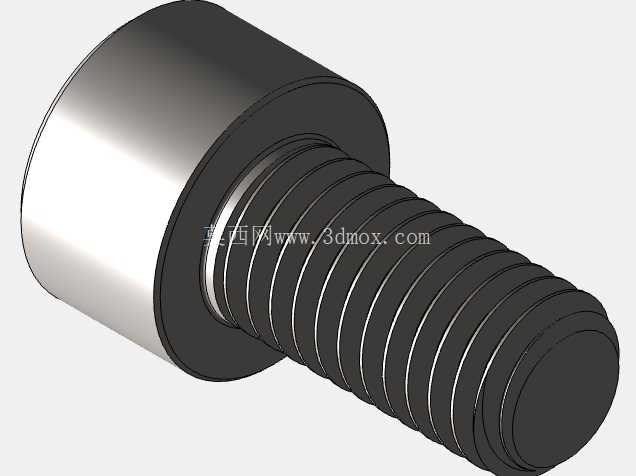

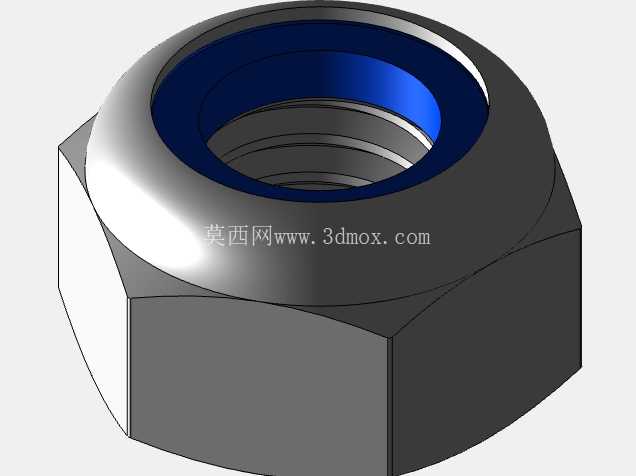

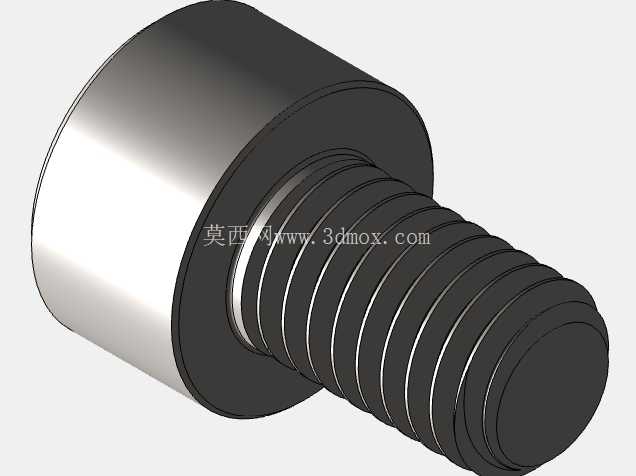

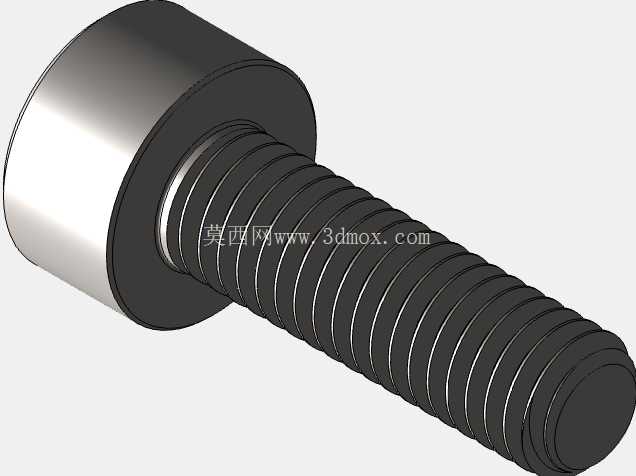

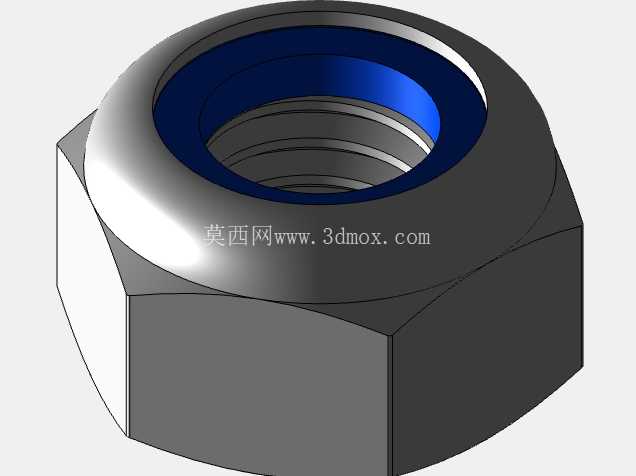

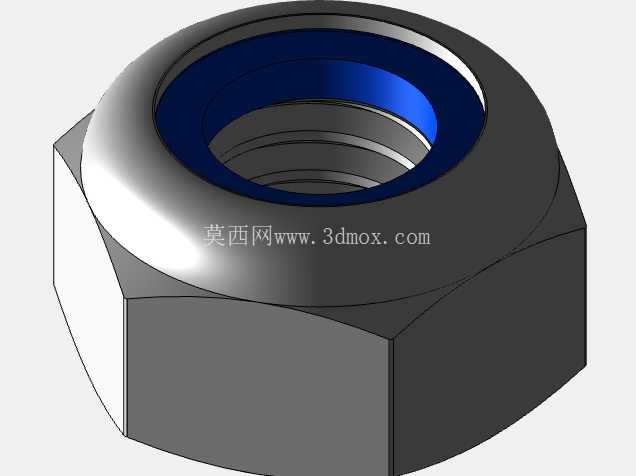

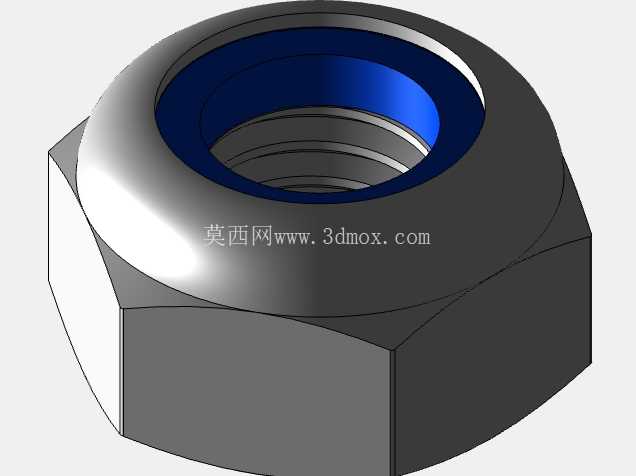

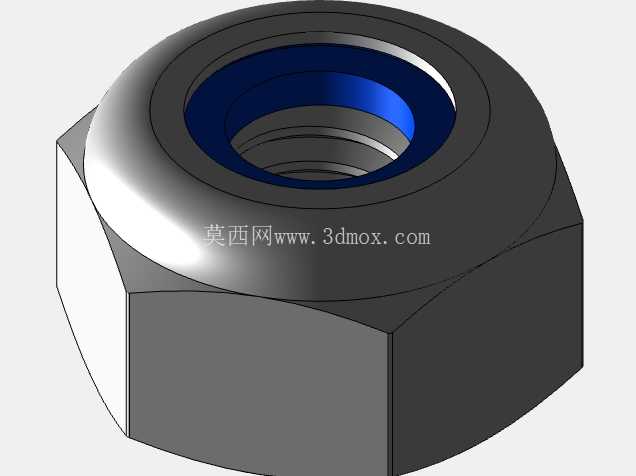

设计过程中首先梳理了全系列规格的螺纹公差带，统一采用6g外螺纹与6H内螺纹的配合精度，保证不同批次生产的螺钉螺母都具备互换性，不需要选配即可顺利旋合。螺钉头部的内六角槽深度按照对应螺钉的最大拧紧力矩设计，保证标准内六角扳手插入深度达到槽深的三分之二以上，避免装配时扳手脱出损坏槽口。尼龙锁紧圈的嵌入位置经过反复校核，距离螺母上端面预留1.5到2个螺距的空间，保证螺钉旋入时首先通过普通螺纹段导向，再进入尼龙圈锁紧段，既不会出现旋入困难的问题，也能保证锁紧后尼龙圈对螺杆的抱紧力达到防松要求。所有螺钉的头部与杆部过渡位置都设计了标准退刀槽，避免热处理时应力集中导致头部断裂，杆部末端都加工了45度倒角，方便装配时快速对准螺纹孔，尤其是在盲孔安装场景下，倒角可引导螺杆顺利旋入，不会刮伤内螺纹牙型。

安装边界方面，不同规格的螺钉对应不同的沉孔尺寸要求，M2系列螺钉对应的沉孔直径3.8mm、沉孔深度2mm，可保证头部完全埋入；M3系列对应沉孔直径5.5mm、沉孔深度2.5mm；M5系列对应沉孔直径8.5mm、沉孔深度4mm；M10系列对应沉孔直径16mm、沉孔深度10mm。锁紧螺母的对边尺寸全部遵循标准外六角公差，可使用普通标准扳手进行拧紧作业，不需要定制特殊规格工具。所有规格的螺钉长度覆盖了从4mm到100mm的常用区间，可适配总厚度从2mm到90mm的被连接件组合，当被连接件总厚度超过螺钉公称长度的三分之二时，需要校核螺纹旋合长度是否达到螺母高度的1.2倍以上，避免螺纹啮合不足导致连接失效。在有防腐要求的户外设备应用场景下，这套紧固件的表面处理可选择镀锌或达克罗工艺，对应不同的盐雾测试等级，建模时预留了表面处理层的厚度公差，保证处理后的螺纹配合不会出现卡滞。针对需要经常拆装的维护场景，尼龙锁紧螺母的尼龙圈可承受不少于50次的反复拆装而保持足够的锁紧力矩，不需要每次维护都更换新螺母，降低设备运维成本。在有导电要求的连接场景下，可去除螺母的尼龙圈改用普通六角螺母配合，螺钉与螺母的金属接触面可保证足够的导电面积，满足设备接地的电阻要求。
