便携防护式小型五金工具收纳箱结构

这款小型工具收纳结构的设计，最初是面向现场售后运维、户外小型检修作业场景的需求落地的，很多一线维保人员外出处理小故障时，不需要携带整套重型工具柜，只需要携带常用的螺丝刀、内六角、小型测量工具、替换紧固件这类零散物件，之前常用的软布工具包存在抗挤压能力差、雨天易渗水、工具磕碰易损坏的问题，这款硬质防护收纳结构刚好填补了这个场景的空白。从实际使用场景来看，它既可以作为外出维保的随身工具载体，也可以放在车间工位旁作为常用小工具的定点收纳盒，甚至可以配套小型精密量具使用，硬质壳体可以避免量具被外力挤压变形，影响测量精度。

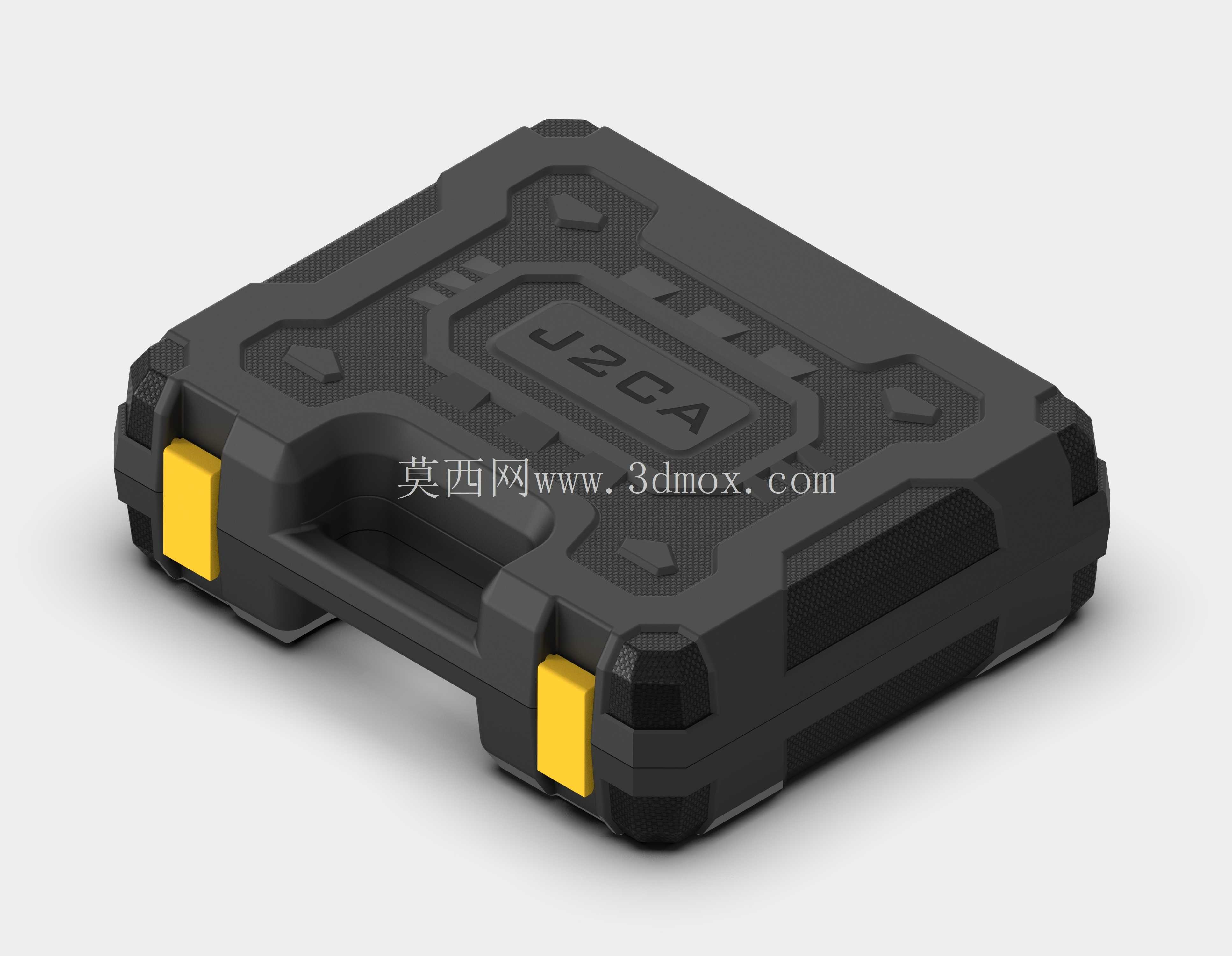

从功能特性上看，整个壳体采用上下对合的锁合结构，边角位置做了加厚的防撞筋设计，在意外跌落或者被其他物件挤压时，加厚的筋位可以先承接冲击力，避免外力直接传导到箱体内部损伤存放的工具；箱体两侧设置了醒目的锁扣结构，锁扣采用弹性卡扣设计，开合不需要额外的工具，单手就可以完成解锁和锁止操作，锁扣的卡合量做了冗余设计，即使箱体内部装的物件稍满，也可以顺利扣合，不会出现运输途中锁扣自行弹开、工具散落的情况。顶部集成了一体化的提手结构，提手和上壳体做了融合设计，没有额外的突出转轴部件，避免了长期使用后转轴断裂、提手脱落的问题，提手的握持位置做了内凹的弧度处理，贴合手掌的自然弯曲形态，即使装满工具整体重量达到五公斤左右，长时间握持也不会出现明显的硌手问题。

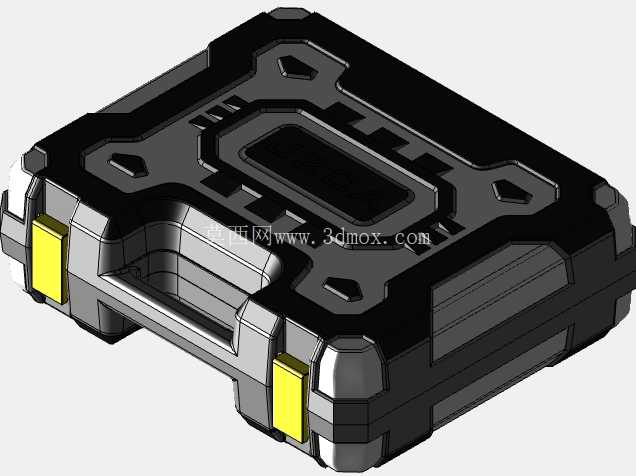

设计思路上，整个箱体没有采用复杂的曲面造型，所有的外观筋位都同时承担结构加强的作用，上壳体表面的凹凸纹理一方面是增加握持时的摩擦力，避免手上沾有油污时搬运打滑，另一方面这些纹理形成的网格状加强筋，可以在不增加壳体整体壁厚的前提下，大幅提升壳体的抗弯折、抗冲击性能，减少原材料的使用量，控制整体重量。箱体的合缝位置做了一圈内凹的止口结构，上下盖合之后止口互相嵌合，既可以提升整体的结构刚性，避免上下盖出现错位，也可以阻挡日常的泼水、灰尘进入箱体内部，满足户外作业时的基础防护需求，不需要额外加装密封胶条就可以达到日常防尘防泼溅的效果，减少了易损部件，降低长期使用的维护成本。

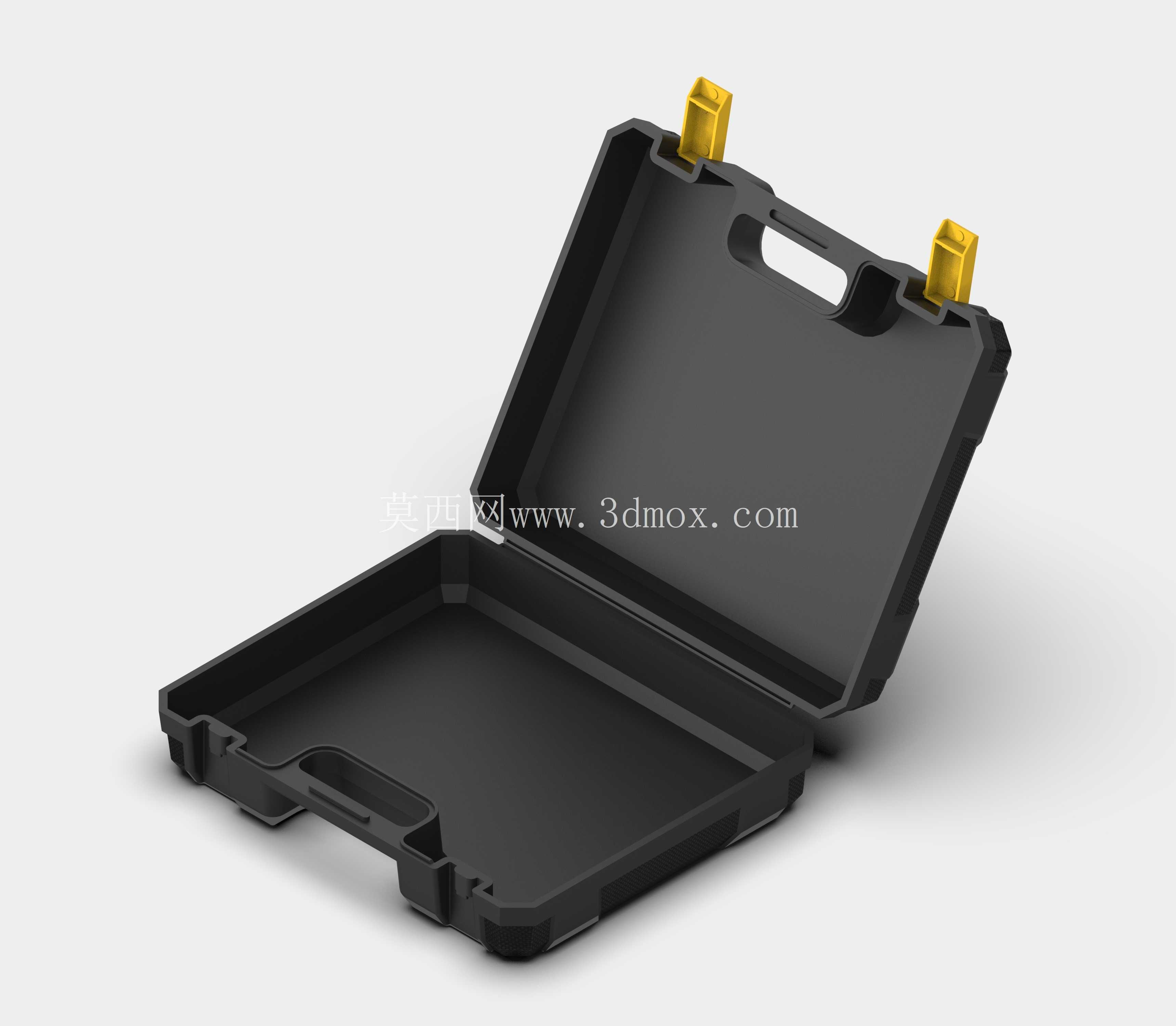

尺寸边界上，这款收纳结构的外部轮廓尺寸控制在300mm×254mm×90mm，这个尺寸是经过多轮场景验证的：既可以放进普通双肩包的侧袋或者主仓内，也可以放在大多数汽车的手套箱、车门储物格内，不会占用过多的储物空间；内部的有效储物深度在上下盖合计70mm左右，可以容纳长度不超过280mm的手动工具，内部可以根据存放工具的类型自行搭配泡棉内衬，针对不同的作业场景定制工具卡位，不需要改动外部壳体结构就可以适配不同的工具收纳需求。箱体的底部做了四个凸起的垫脚，放置在工作台面时，垫脚先接触台面，避免箱体底面直接和台面摩擦产生划痕，同时垫脚的高度留了2mm的间隙，如果台面上有少量积水，也不会浸泡到箱体本体。

从结构设计的细节来看，所有的转角位置都做了圆角过渡，没有尖锐的棱角，避免搬运过程中划伤操作人员，也避免应力集中导致的壳体受撞击开裂问题；锁扣的位置做了内凹的防护设计，即使箱体侧面受到撞击，也不会直接碰撞到锁扣导致锁扣断裂。整个壳体的壁厚设计均匀，采用注塑成型工艺时可以避免出现缩痕、翘曲的问题，量产时的良率更高，成型周期更短。和市面上同尺寸的工具收纳箱相比，这款结构的内部空间利用率更高，因为没有在箱体内部设置多余的固定隔断，用户可以根据自己的使用需求灵活布置内部空间，既可以存放零散的小零件，也可以存放尺寸稍大的小型工具，不会被固定的隔断限制使用场景。在日常的车间5S管理中，这种统一尺寸的收纳箱也可以整齐堆叠在物料架上，箱体顶部的凹凸纹理和底部的垫脚位置对应，堆叠时不会出现滑落的问题，方便现场的物料管理。
