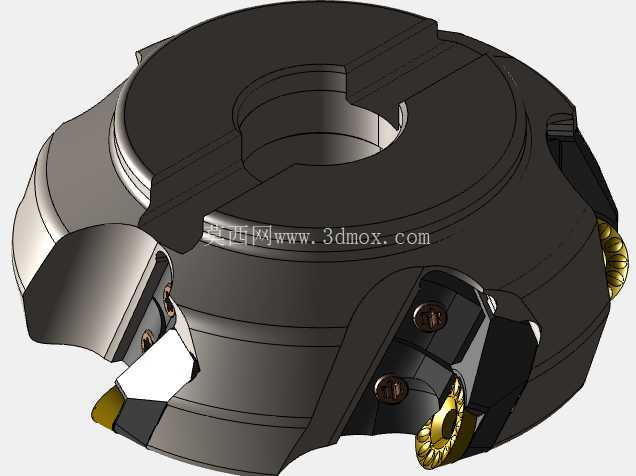

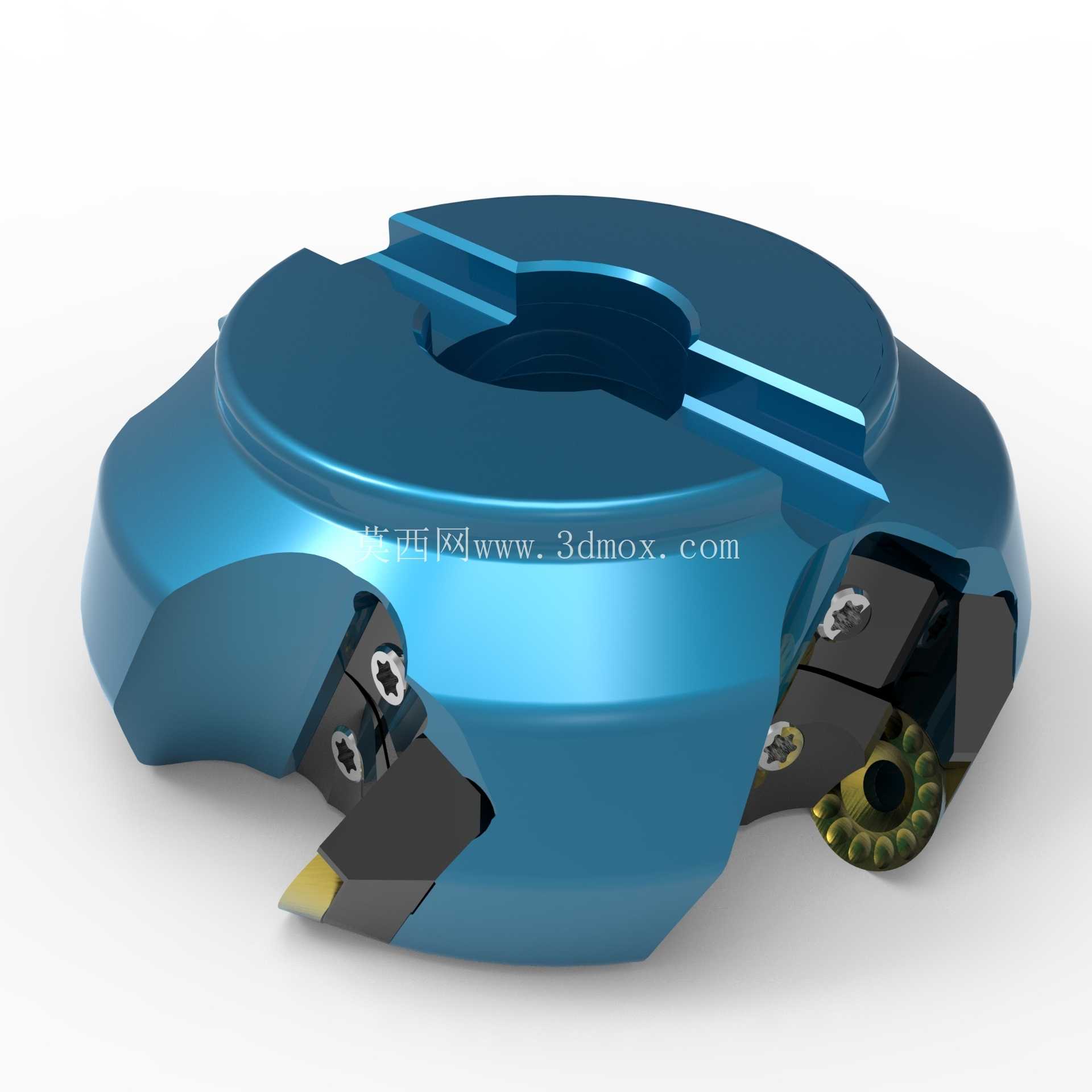

可转位圆刀片平面铣削刀盘结构

这款面铣刀盘主要适配立式加工中心、龙门铣床等通用金属切削设备，在汽车覆盖件模具钢粗精加工、大型焊接结构件平面开粗、箱体零件结合面铣削工序中应用广泛，区别于整体焊接式铣刀，可转位结构的刀体能在刀片磨损后快速转位或更换刀片，无需重新对刀，能大幅缩短机床停机待刀时间，在批量零部件加工场景下，能有效提升单台设备的有效切削时长占比。刀盘本体采用合金钢整体锻打后调质处理，核心安装基准面做了高频淬火硬化处理，硬度控制在HRC45-50区间，既保证刀盘整体的抗冲击韧性，避免断续切削时刀体崩裂，又能保证安装定位面的长期耐磨性，防止多次装夹后定位面磨损导致的刀盘跳动超差。刀盘中心的内孔为核心安装定位基准，与机床主轴端面的定心轴颈采用H7/h6间隙配合，配合端面的两个对称传动键槽传递切削扭矩，安装时需保证刀盘端面与主轴端面的贴合率不低于90%，避免高速旋转时刀盘出现端面跳动，影响加工面的平面度与表面粗糙度。刀体上的刀片座采用精密磨削加工，每个刀片座的定位面与刀盘基准轴线的角度、位置度公差控制在0.01mm以内，保证所有安装的刀片切削刃处于同一切削圆周上，避免单齿负载过大导致的崩刀问题。刀片采用带圆孔的硬质合金圆刀片，通过内六角沉头螺钉直接压紧在刀片座上，相比楔块压紧结构，螺钉压紧的结构占用空间更小，能在相同刀盘直径下布置更多的切削齿，提升进给效率，同时圆刀片的切削刃为圆弧状，可根据磨损情况转位6-8次重复使用，相比方形刀片拥有更多的有效切削刃，能降低单刃的刀具使用成本。刀盘的排屑槽采用大螺旋角开放式设计，切削时产生的铁屑能顺着排屑槽快速甩出切削区域，避免铁屑堆积在刀齿位置刮伤已加工表面，同时也能减少铁屑对刀片切削刃的二次冲刷磨损。在切削参数适配方面，针对45钢、A3钢等普通结构件加工，可搭配涂层硬质合金刀片，线速度控制在120-180m/min，每齿进给量0.15-0.3mm/z；针对铸铁类零件加工，可选用CBN材质刀片，线速度可提升至300m/min以上，实现高速铣削；针对不锈钢等难加工材料，需选用带抗粘结涂层的刀片，适当降低线速度，加大冷却流量，避免切削刃积屑瘤影响加工质量。刀盘的整体外形做了动平衡校正，在最高允许转速下，动平衡等级达到G2.5级，能满足高速切削时的平稳性要求，避免高速旋转时刀盘振动导致的加工振纹，也能减少主轴轴承的额外负载，延长主轴使用寿命。刀片座旁设置的微调结构可对单个刀片的轴向伸出量进行微米级调整，在精加工工序中，能将所有刀片的轴向跳动控制在0.005mm以内，实现大进给量下的高平面度加工，无需后续的磨削工序即可满足普通装配结合面的平面度要求。刀盘的外周轮廓做了圆弧过渡处理，避免应力集中，在承受大余量切削的冲击载荷时，不会出现刀体根部开裂的问题。实际使用中，安装前需彻底清理主轴端面与刀盘内孔的铁屑、油污，避免杂质垫在定位面之间导致刀盘倾斜；拧紧安装螺钉时需采用对角分次拧紧的方式，保证夹紧力均匀分布；每次更换刀片时需清理刀片座定位面的切屑残渣，防止残渣垫在刀片下方导致刀片定位不准，出现切削刃高低差过大的问题。
