B-XL-2RS系列角接触轴承结构设计

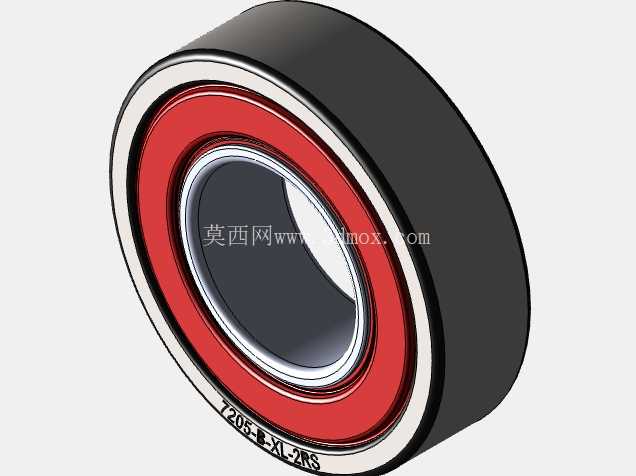

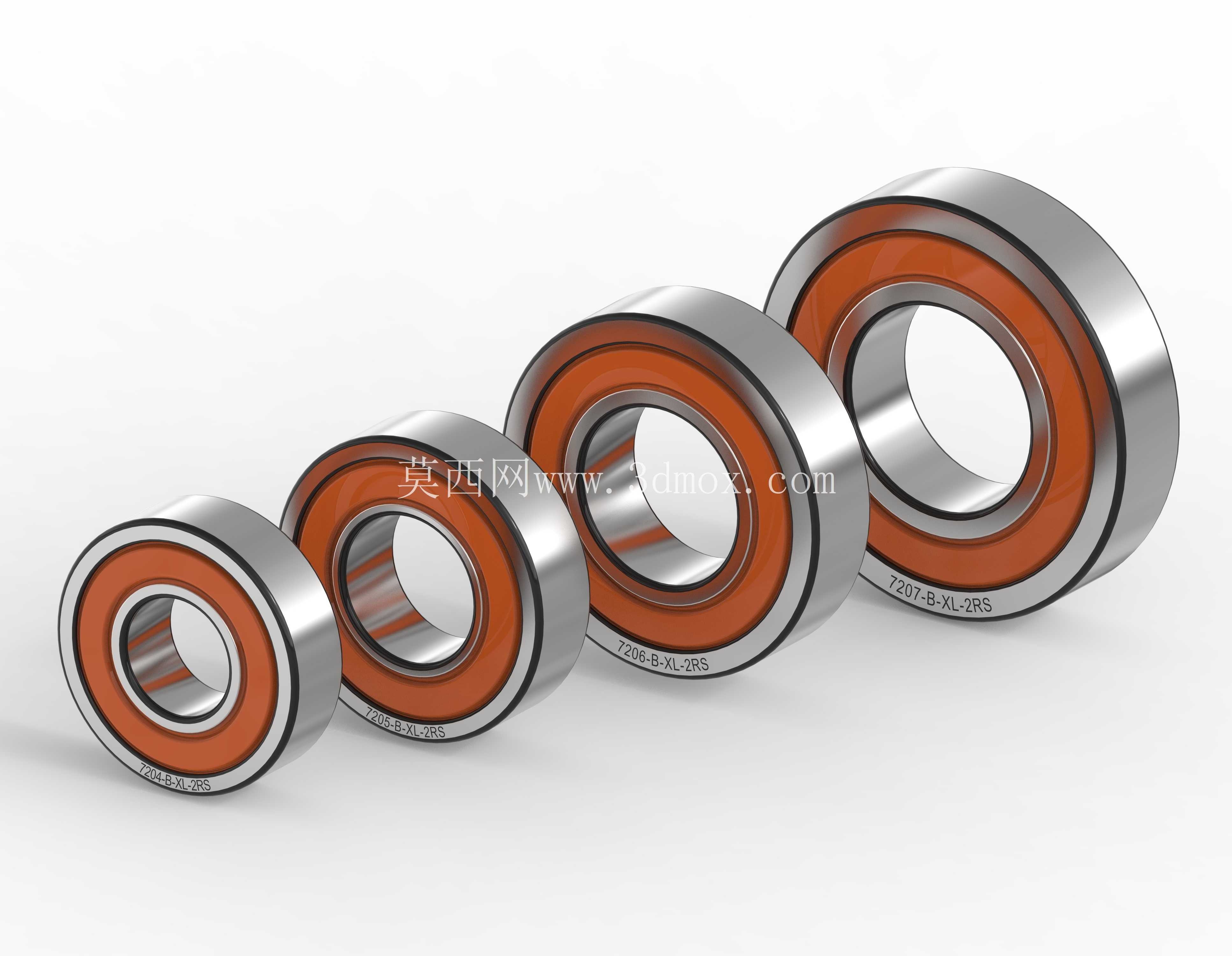

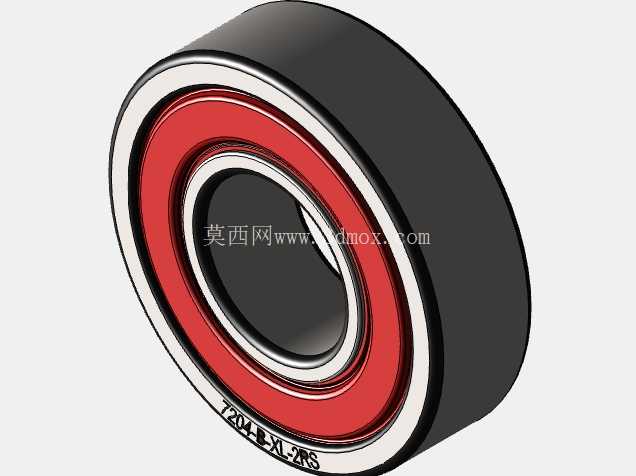

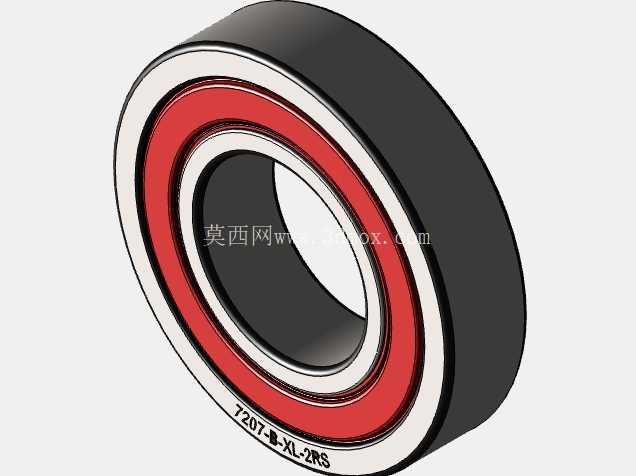

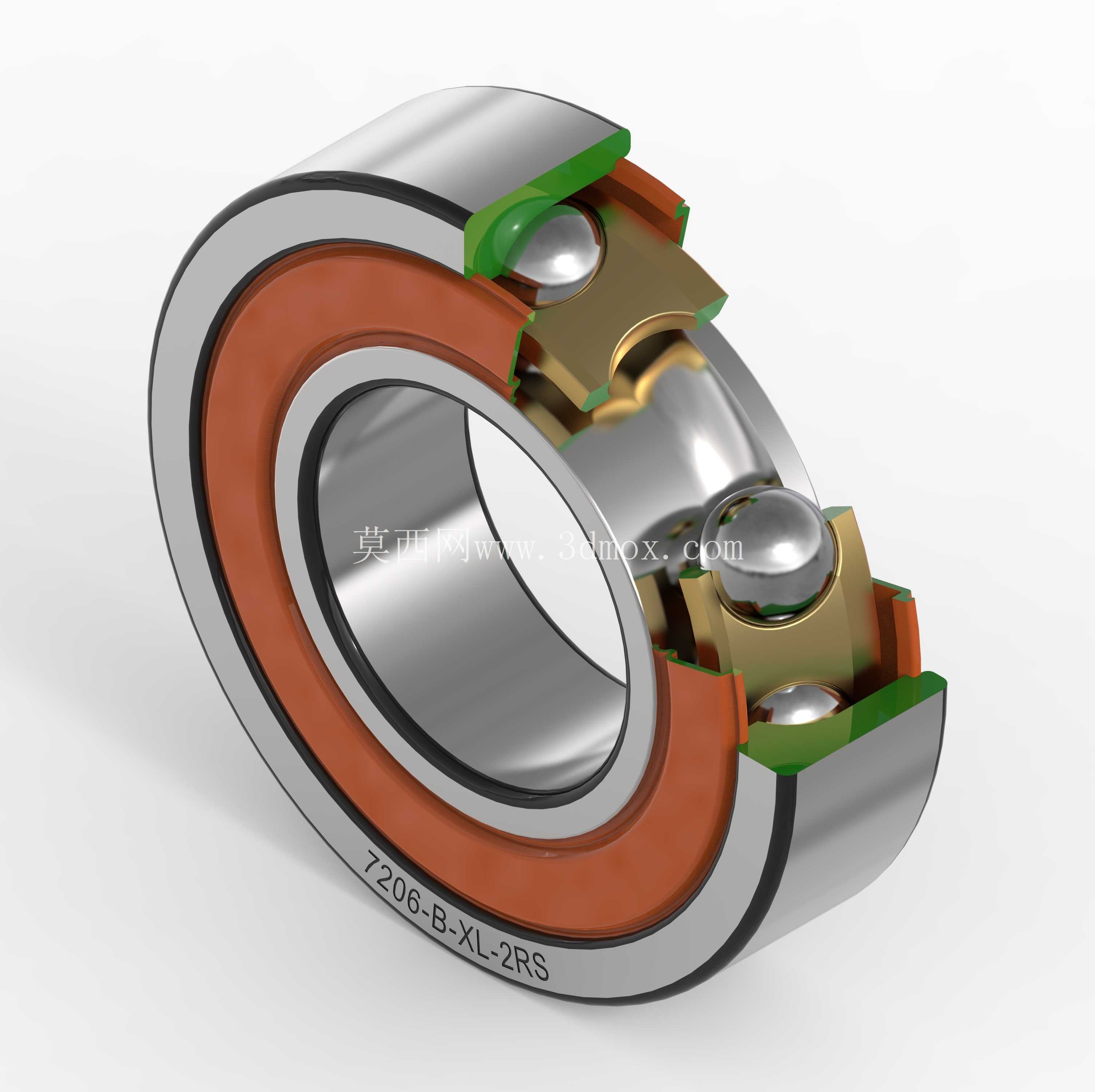

在各类需要同时承受径向载荷与单向轴向载荷的旋转传动场景中，角接触轴承始终是核心支撑部件，本次呈现的B-XL-2RS系列包含7204、7205、7206、7207四个常规型号，覆盖了从小功率传动到中等负载工况的常用选型区间。这类带双面密封结构的角接触轴承，最常应用在机床主轴的非驱动端支撑、汽车冲压模具的导轮辅助定位、中小型减速器的输入输出轴定位，以及各类需要限制轴系双向窜动的传动工位上，相比深沟球轴承，它的接触角设计能让滚动体在滚道上的受力分布更均匀，在承受倾覆力矩时的刚性表现更突出，不会因为轴向力的反复冲击出现滚道点蚀提前失效的问题。从设计逻辑来看，该系列轴承采用的是15°标准接触角配置，滚动体选用的是高精度等级的钢球，保持架采用冲压浪形结构，既保证了高速运转时的滚动体引导精度，也控制了整体的转动惯量，双面的RS接触式密封件采用丁腈橡胶材质，密封唇口与内圈密封槽采用过盈配合设计，能有效阻挡外界的金属碎屑、冲压车间常见的粉尘颗粒以及切削液侵入轴承内部滚道，同时也能防止轴承内部填充的锂基润滑脂在运转过程中甩出，在常规工况下可以实现长期免维护运行，不需要频繁拆解补充润滑脂。从安装边界来看，四个型号的内孔直径分别对应20mm、25mm、30mm、35mm的标准轴径配合公差，外圈外径分别对应47mm、52mm、62mm、72mm，安装时需要注意轴肩与孔座的挡肩高度不能超过轴承内圈和外圈的倒角尺寸，避免安装时出现卡滞，导致轴承运转时出现额外的附加应力；同时成对安装时需要注意背对背、面对面或者串联配置的预紧力调整，不同的安装配置对应的承载能力和刚性表现有明显区别，背对背安装时的支撑跨距更大，抗倾覆能力更强，适合模具导轮这类需要承受偏载的工位，面对面安装时的预紧调整更方便，适合转速较高的主轴支撑场景。在实际的设备装配场景中，这类轴承的压装需要采用专用套筒抵住内圈或者外圈端面，禁止通过滚动体传递压装力，否则会造成滚道压痕，直接导致轴承运转时出现异响和精度下降。很多现场装配的技术人员容易忽略轴承安装前的清洁度问题，尤其是在冲压车间这类粉尘较多的环境中，安装前如果没有将配合的轴颈和座孔擦拭干净，残留的金属碎屑会在轴承运转时进入滚道，造成早期磨损，而该系列的双面密封结构能在安装完成后形成封闭的润滑腔，大幅降低这类外界杂质侵入的概率。另外在选型匹配时，需要注意该系列轴承的额定动载荷与静载荷参数要匹配实际工况的负载，不能仅凭轴径尺寸直接替换，比如在冲压模具的导轮位置，因为存在频繁的冲击载荷，需要选用额定静载荷更高的配置，避免滚动体出现塑性变形；而在高速运转的传动工位，则需要注意轴承的极限转速是否满足工况要求，必要时可以选用更高精度等级的配置，配合适当的预紧力来提升轴系的旋转精度。从三维建模的角度来看，该系列轴承的模型还原了密封件的唇口结构、保持架的窗孔细节以及滚道的曲率参数，在进行整机装配干涉检查时，可以直接调用模型验证安装空间是否足够，挡肩高度是否符合安装要求，不需要再手动简化模型来核对边界尺寸，能有效减少设计阶段的尺寸核对工作量，避免出现装配时轴承与周边零件发生干涉的问题。
