十字滑块式万向联轴器传动结构

　　在中小功率传动布局里，两轴之间很难始终保持严格同轴，机架焊接变形、轴承座加工误差、负载下轴端挠曲、装配时的对中偏差，都会让刚性联轴器在运转中产生附加弯矩，轻则造成轴承发热、键槽压溃，重则使轴肩位置出现疲劳裂纹。这套十字滑块式万向联轴器结构，正是针对存在径向偏移与小角度偏斜的平行轴、交错轴传动场景搭建，常见于轻工输送线、小型工装翻转机构、实验台动力输出端、农机辅助传动以及教学演示设备中。

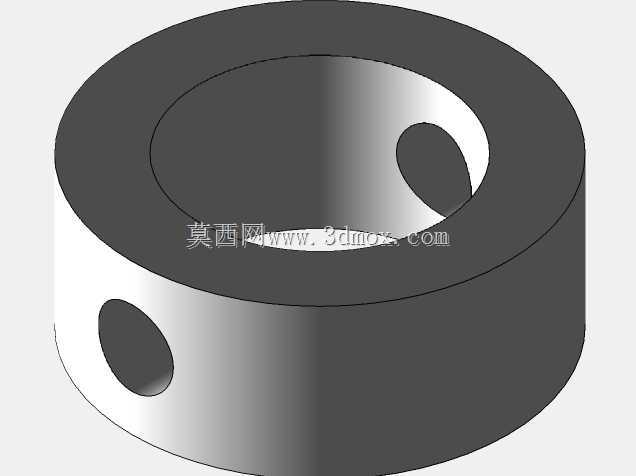

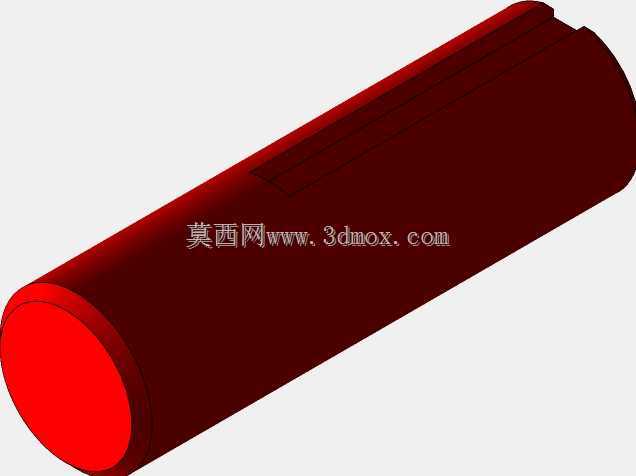

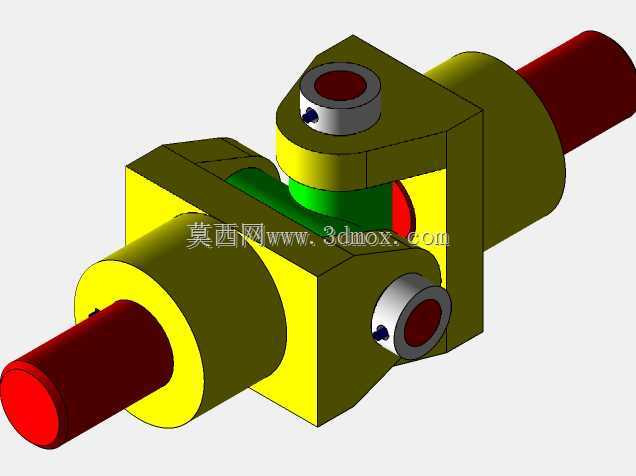

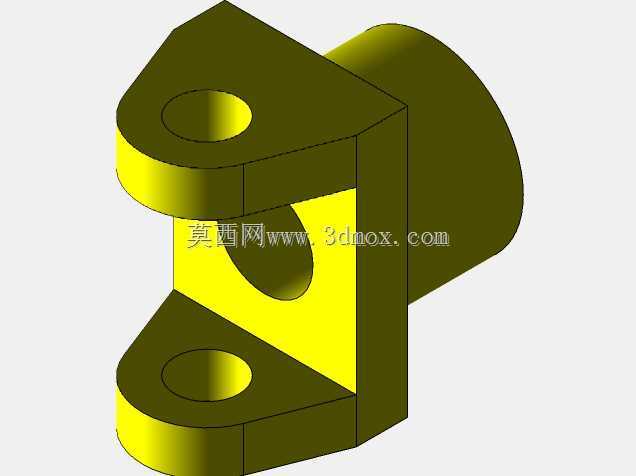

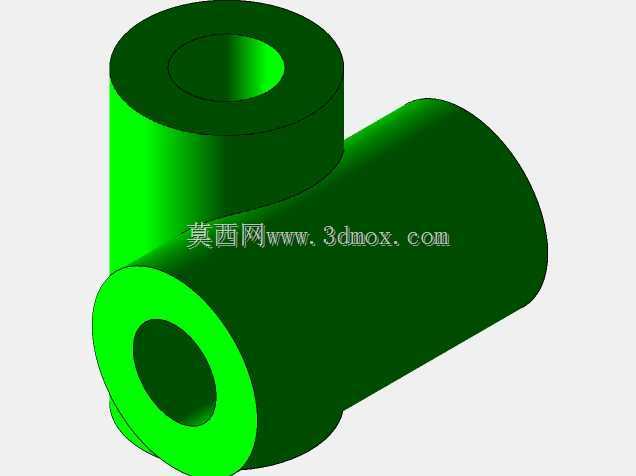

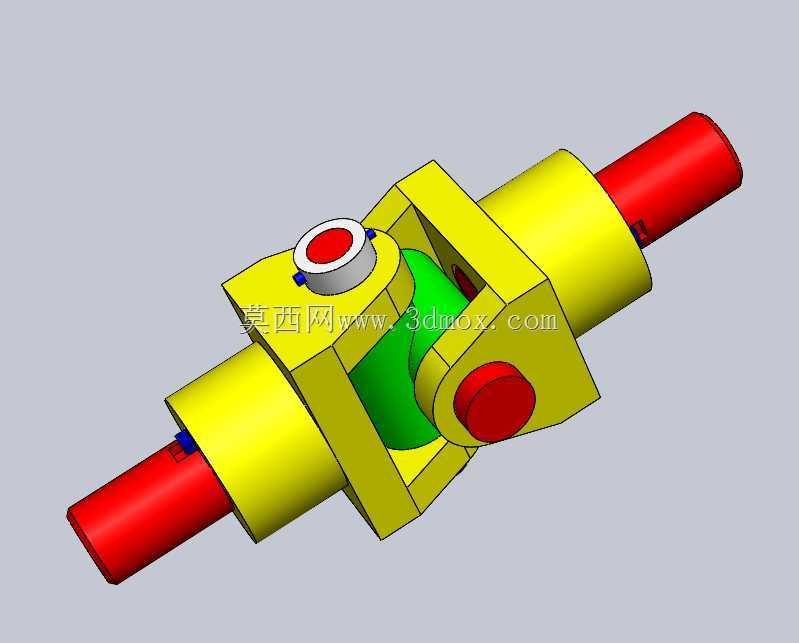

　　从结构拆分来看，整套部件由左右两个带榫头的半联轴器、中间十字形滑动盘、销轴与限位件组成。两端半联轴器分别套装在主动轴和从动轴上，轴孔位置开设键槽，依靠平键传递扭矩；半联轴器端面加工出相互垂直的凸榫，凸榫嵌入中间十字盘对应的滑槽内。运转时，主动端带动十字盘转动，十字盘再通过另一组垂直方向的榫槽配合驱动从动端，两组滑动副在旋转过程中允许轴端产生相对径向滑移，从而补偿两轴的不同轴误差。与单十字轴万向节相比，这种滑块式结构没有复杂的滚针轴承和十字轴锻件，加工门槛低，摩擦面为平面接触，维护时只需关注滑动面润滑，适合低速、冲击不大、布置空间紧凑的传动位置。

　　建模过程中先按轴系传力路径确定核心尺寸：两端轴孔依据配套轴径设定，孔长覆盖轮毂有效配合段，保证键连接承压面积足够；半联轴器外圆在容纳凸榫强度的前提下尽量缩小外径，避免与周边护罩、机架梁发生干涉。中间十字盘的滑槽宽度与半联轴器凸榫厚度采用间隙配合，侧向预留微量旷量，既保证装配时滑块能顺利嵌入，又避免间隙过大在正反转切换时产生撞击。凸榫与滑槽的接触高度经过权衡，接触高度过小会使比压升高、磨损加快，过高则会限制允许的偏移补偿量，最终按轮毂直径比例取适中值，使平面承压面在额定扭矩下处于合理比压区间。

　　外形边界方面，整套联轴器沿轴向的总长度由两端轮毂嵌入深度、十字盘厚度以及端面间隙共同决定，安装时主动轴与从动轴的轴端间距需控制在设计范围内，轴端不得顶死十字盘中心区域，为滑动副预留窜动空间。径向轮廓以半联轴器最大外圆为边界，外围护罩开孔要留出旋转余量，尤其在两轴存在偏角时，半联轴器外缘的扫掠范围会比同轴状态更大，机架上的焊接筋板、油管接头不能侵入该回转空间。安装阶段先将两端半联轴器分别固定在轴上，确认键与键槽贴合、轴向定位螺钉锁紧，再把十字盘放入两组凸榫之间，盘动轴系检查滑块在滑槽内能否自由滑动，无卡滞、无异常别劲后再装配外部防护。

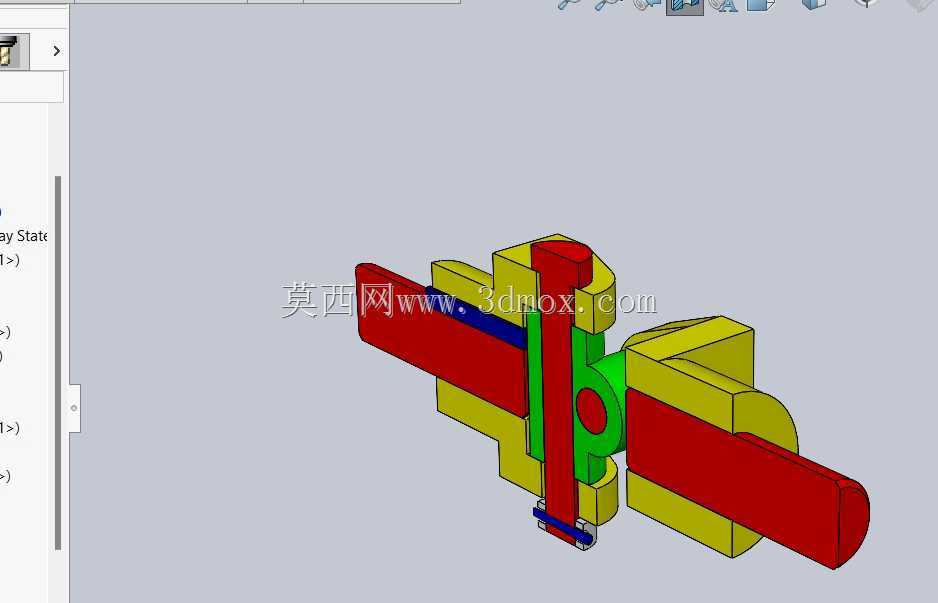

　　实际使用中，这类联轴器不适合高速重载工况，滑动面在高速下会因往复滑动产生明显发热与磨损，因此多用于转速不高、扭矩中等的辅助传动链路。设计时若传动方向频繁正反转，可适当加大凸榫工作面硬度并在滑槽内设置润滑脂槽，降低冲击磨损；若工作环境多粉尘，需在联轴器外部加装可拆护罩，防止磨料颗粒进入滑动配合面。三维结构完整还原了榫槽配合关系、销轴限位与各零件装配层级，工程人员可直接据此核对轴系布置间距、校核安装边界，也能作为偏置补偿传动机构的方案参考，在设备改型时快速评估该类联轴器对装配误差的适应能力。
