垂直通孔式MicroUSBAB型板端连接器结构

在消费电子、小型工控终端、便携检测设备的板级互连设计中，板端USB连接器的选型直接决定了整机接口的耐用性与装配良率，这款垂直通孔安装的MicroUSB AB型连接器，正是针对需要正反插兼容、板上垂直出线的场景开发的互连部件。不同于贴片式连接器依赖焊盘与PCB表层铜箔的结合强度，这款连接器采用通孔插装设计，插脚穿过PCB板上的对应过孔后在背面进行波峰焊或手工补焊，焊锡能够在过孔内壁形成连续的金属连接柱，抗弯折、抗拉扯的力学性能远高于普通贴片连接器，尤其适合需要频繁插拔、使用场景存在一定外力拉扯的手持设备、工业手持终端、户外便携检测仪器，能够避免日常使用中接口受外力脱落导致的整机失效。

从功能特性来看，这款AB型接口同时兼容MicroUSB B型公头与A型公头的接入，既可以作为设备端的充电、数据传输接口，也可以在部分OTG场景下作为主机端接口外接外设，无需额外设置接口切换结构，5pin的引脚排布完全遵循通用MicroUSB的引脚定义，分别对应电源正、数据负、数据正、ID识别、电源地，其中ID引脚预留了OTG功能的识别触发通路，设计时可根据产品是否需要OTG功能选择是否焊接该引脚，无需修改接口本身的结构。接口内部的接触弹片采用高弹性铜合金基材，表面做镀金处理，能够保证至少10000次插拔后的接触电阻仍维持在毫欧级，避免长期使用后出现接触不良、充电断续、数据传输丢包的问题；接口外围的金属屏蔽壳采用不锈钢冲压成型，壳身设置有两个对称的定位凸点，装配时能够卡入PCB上对应的定位孔，在焊接前就完成接口的位置固定，避免过炉时出现偏移、浮高的问题，屏蔽壳尾部延伸出的固定插脚长度略长于信号引脚，焊接后能够形成可靠的接地连接，既可以提升接口的结构强度，也能够对外界电磁干扰起到屏蔽作用，保证高速数据传输时的信号完整性。

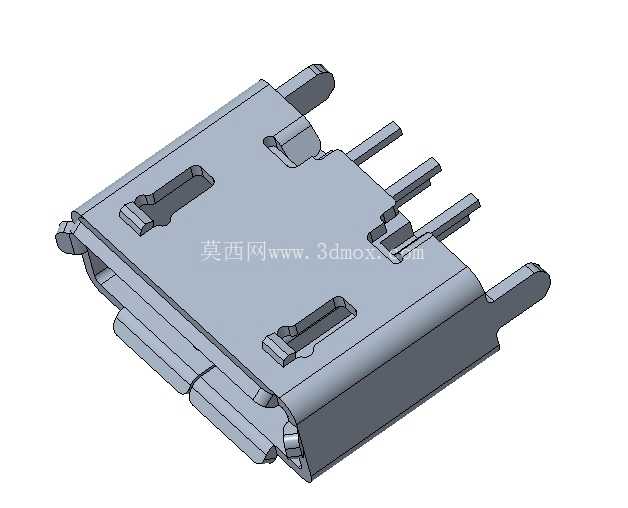

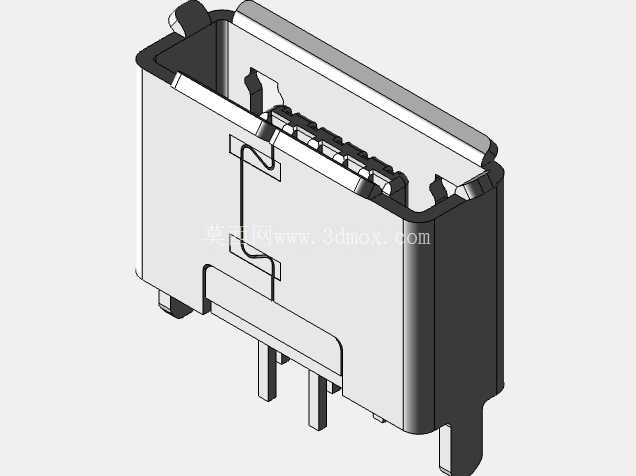

设计这款连接器的三维模型时，首先要明确安装边界：垂直安装的结构决定了接口的插合面平行于PCB板面，公头插入方向垂直于PCB，因此建模时需要先确定PCB的板厚适配范围，这款模型适配1.2mm到1.6mm厚度的常规FR4板材，信号引脚与固定脚的伸出长度按照板厚+0.8mm的焊锡预留量设计，保证穿过PCB后有足够的长度吃锡，不会出现焊盘虚焊的问题。接口的整体外形尺寸控制在长度7.6mm、宽度5.2mm、高度3.0mm的范围内，不会占用过多的板上空间，适合在紧凑的便携设备内部布局；建模时需要重点关注插合腔的尺寸公差，腔体内的导向槽尺寸按照公头尺寸的下偏差设计，预留0.1mm的插拔间隙，既不会因为间隙过小导致公头插入卡滞，也不会因为间隙过大导致公头插入后晃动、接触弹片对位不准。金属外壳上的两个卡扣凹槽是建模时的细节重点，凹槽的深度、位置需要与公头外壳的卡扣凸点完全匹配，公头插入后卡扣能够卡入凹槽形成自锁，避免轻微拉扯就导致公头脱落，同时凹槽的边缘做了0.05mm的倒角处理，不会出现卡扣卡滞导致公头无法拔出的问题。

在实际的PCB布局设计中，使用这款模型可以提前完成干涉检查：接口下方的PCB区域需要预留对应的过孔，过孔的孔径按照引脚直径+0.2mm设计，既方便插件时引脚顺利穿过，也不会因为孔径过大导致焊锡流淌不均匀；接口周围3mm范围内不要布置高度超过2.5mm的元器件，避免公头插入时与周边元件产生干涉，同时要注意接口的屏蔽壳接地焊盘需要与PCB的保护地网络做大面积铺铜连接，进一步提升屏蔽效果。对于需要做防水处理的设备，还可以在模型基础上匹配对应的硅胶防水圈，防水圈安装在接口法兰面与PCB之间的预留槽位，压缩量控制在0.3mm即可达到IP65级别的防水效果，无需大幅修改原有PCB布局。不同于卧式贴片连接器需要在PCB边缘预留缺口，这款垂直通孔连接器可以布置在PCB板面的任意位置，不需要依赖板边定位，给整机的结构布局留出了更大的调整空间，尤其适合内部空间紧凑、接口位置不在板边的小型智能设备，比如便携血糖仪、手持扫码枪、小型蓝牙音频设备等，能够在保证连接可靠性的前提下，进一步压缩整机的外形尺寸。建模时所有的拔模角度、圆角特征都按照实际冲压、注塑工艺的要求设置，金属外壳的冲压折弯内R角不小于0.1mm，塑胶本体的拔模斜度设置为1.5度，保证模型导出后可以直接用于模具开发的参考，不需要二次修改工艺特征。
