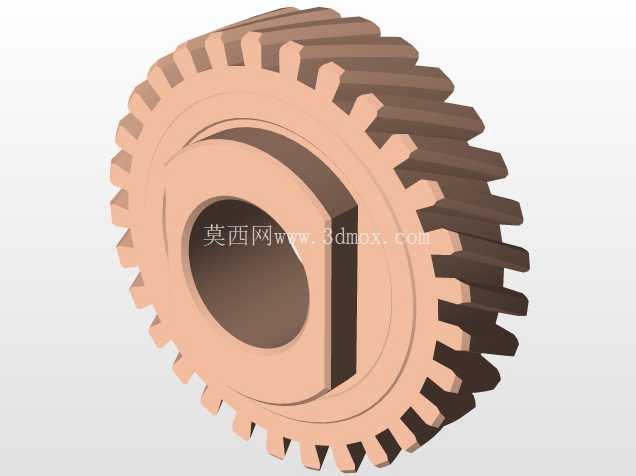

搅拌机用带键槽圆柱直齿轮结构

　　日常在小型食品搅拌设备的传动链路里，这类圆柱直齿轮是动力传递的核心执行件，多数布置在电机输出端与搅拌桨转轴的中间传动级，承担减速增扭的核心作用，毕竟家用或小型商用搅拌机的电机输出转速普遍偏高，直接带动搅拌桨会出现扭矩不足、负载堵转的问题，通过齿轮副的齿数比匹配，就能把电机的高转速低扭矩输出，转换为搅拌作业需要的低转速大扭矩输出，适配面糊搅拌、蛋液打发、食材切碎这类不同工况的负载需求。从结构细节来看，这个齿轮采用直齿圆柱齿形设计，齿向与齿轮端面保持垂直，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，能简化两端支撑结构的设计，降低小型设备的装配复杂度与零件成本。齿轮中心的安装孔采用D型平键槽结构，和配套转轴的D型轴段直接配合，不需要额外加装独立平键，就能实现周向的扭矩传递，这种设计在小型传动件里非常常见，一方面减少了平键、键槽挡圈这类额外零件的数量，装配时直接将齿轮套入对应轴段就能完成周向固定，配合轴端的卡簧就能完成轴向限位，装配工序更简单，也避免了小尺寸平键装配时容易脱落、错位的问题；另一方面D型配合的接触面积比普通单键配合更大，在搅拌机频繁启停、负载波动的工况下，能有效降低配合面的接触应力，减少长期使用后的键槽压溃、打滑失效概率。

　　齿部的参数设计上，齿顶高、齿根圆角都做了适配小模数传动的优化，齿根处保留了合理的过渡圆角，避免热处理或注塑成型时的应力集中，毕竟这类齿轮如果采用POM或者尼龙材质注塑加工，齿根圆角不足很容易在冲击负载下出现断齿问题；如果是粉末冶金压制的金属齿轮，合理的齿根圆角也能提升压制过程中的材料流动性，减少成型缺陷。齿轮的轮毂部分做了阶梯式的厚度设计，靠近齿圈的轮辐部分厚度略薄，中心安装孔位置的轮毂厚度适当增加，既保证了安装孔位置的配合强度，避免长期拆装导致的孔位磨损，又能尽可能控制齿轮的整体重量，减少转动惯量，让设备启停时的动态响应更快，也降低了电机的启动负载。

　　在实际安装边界上，这类齿轮的轴向尺寸需要和传动腔的内部宽度匹配，装配后齿轮两端和腔体内壁要预留0.2-0.5mm的间隙，避免转动过程中出现端面摩擦；齿顶圆和传动腔内壁的径向间隙也要控制在合理范围，既要避免齿顶碰擦腔壁，也要防止间隙过大导致的润滑脂泄漏，毕竟小型搅拌机的传动齿轮多采用润滑脂终身润滑，不需要定期维护，合理的间隙设计能保证润滑脂长期存留在齿面啮合区域，降低齿面磨损速度。啮合侧隙的设计也需要结合工况调整，常温下使用的塑料齿轮侧隙可以适当放大，抵消温度升高带来的材料膨胀量，避免高温工况下出现齿面卡滞；金属齿轮的侧隙可以控制在更小的范围，降低传动过程中的回程误差，让搅拌桨的转动更平稳，减少搅拌过程中的抖动和噪音。

　　在实际应用中，这类齿轮往往和同模数的小齿轮配对使用，小齿轮直接压装在电机输出轴上，通过齿数比实现固定的减速比，设计时需要校核齿面接触强度和齿根弯曲强度，尤其是搅拌机遇到硬质食材卡住的极端堵转工况，要保证齿轮的强度能承受短时的堵转扭矩，不会出现断齿、裂毂的失效。另外齿轮的端面平整度也有明确要求，安装基准面的平面度公差要控制在0.05mm以内，避免装配后齿轮出现偏摆，导致啮合过程中齿面接触不均匀，出现局部磨损过快、传动噪音过大的问题。对于采用注塑工艺生产的这类齿轮，进胶点一般设置在轮毂的端面位置，避免进胶点残留在齿面影响啮合精度，同时成型时要控制齿形的收缩率，保证跨棒距、公法线长度在公差范围内，确保配对齿轮的啮合顺畅，不会出现卡滞、传动不均的问题。
