RM3100地磁传感器线圈组件结构设计

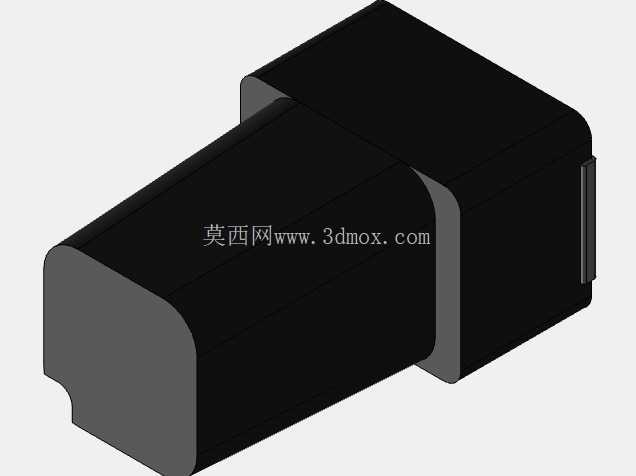

　　在车载导航、无人机航向校准、地下管线探测、室内定位基站这类需要精准地磁矢量检测的场景里，地磁传感器的线圈组件直接决定了磁场检测的分辨率与抗干扰能力，本次呈现的RM3100配套线圈结构，就是针对这类高灵敏度磁检测需求做的结构落地设计。先从实际安装边界说起，该线圈组件采用长方体塑封外壳结构，外壳两侧预留了对称的卡扣式安装位，不需要额外打螺丝固定，可直接卡入PCB板上预设的卡槽内，安装后整体突出板面高度控制在6mm以内，不会和板上其他QFN封装的主IC、电容电阻产生空间干涉，外壳长度方向的两个端面做了内凹的定位槽，和PCB上的丝印定位标记对齐后，可保证线圈的轴向与设计的X/Y、Z轴检测方向完全重合，避免安装偏斜带来的轴间夹角误差，这一点在做三轴磁传感器校准的时候尤为关键，哪怕1度的安装偏角，在后续航向解算时都可能带来数度的航向偏差。从功能特性上看，这套组件包含两个独立的检测线圈，分别对应X-Y平面检测方向与Z轴检测方向，线圈绕组采用分层绕制的结构封装在塑壳内部，绕组和外壳内壁之间预留了0.2mm的灌封间隙，生产时可填充环氧胶做固定，避免设备在振动工况下绕组移位导致检测参数漂移，外壳选用的是添加了炭黑的防静电ABS材质，表面电阻控制在10^6到10^9欧姆区间，既可以避免外界静电打坏内部绕组，又不会对周边磁场产生屏蔽作用，保证地磁场信号能无衰减地穿过外壳被绕组检测到。

　　设计思路上，没有采用传统的线圈+骨架分件组装的方案，而是把骨架定位结构直接集成在塑壳内壁上，绕线工序完成后直接扣合上下盖做激光焊接密封，减少了骨架零件的数量，也省去了骨架和外壳之间的装配公差累积，整体装配公差可以控制在±0.1mm以内，保证每一批次的线圈绕组位置一致性，降低后续传感器校准的参数离散性。外壳的边角处都做了R0.5mm的圆角处理，避免自动化贴装时吸嘴抓取出现边角卡滞，外壳顶面做了平整的真空吸附平面，可适配SMT产线的自动贴装工艺，不需要人工插件焊接，能直接走回流焊工序，提升批量生产的装配效率。

　　实际使用中，这类线圈组件需要和配套的地磁检测ASIC配合使用，线圈的感应输出直接接入ASIC的信号采集引脚，不需要额外加信号调理电路，外壳侧面预留的三个引脚焊盘位置，刚好对应PCB上的焊盘间距，焊接后焊点的应力会被外壳上的应力释放槽吸收，避免设备在高低温循环工况下，焊点因为热胀冷缩出现开裂失效。在户外作业的检测设备里，这套结构的密封等级可以达到IP54，日常的粉尘、喷淋都不会进入外壳内部影响绕组性能，外壳的耐温范围覆盖-40℃到85℃，可以满足车载、工业现场这类宽温工况的使用要求。

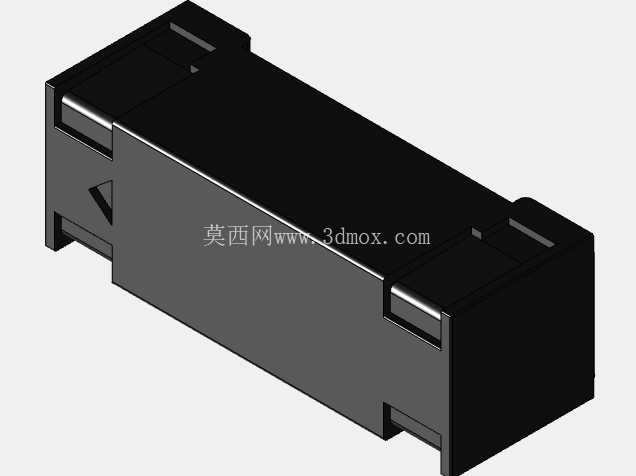

　　很多工程师在选型地磁传感器组件的时候，容易忽略线圈安装方向对检测精度的影响，这套结构在外壳的一个端面做了三角形的方向标记，装配时只要把标记对准PCB上的方向丝印，就能保证线圈轴向和设计方向一致，不需要后续做复杂的轴间补偿算法调整，能大幅缩短产品的开发调试周期。另外线圈绕组的线径、匝数都是经过参数匹配的，和配套的ASIC驱动电路适配后，可实现nT级的磁场检测分辨率，能检测到地磁场的微小矢量变化，哪怕是在周边有弱磁干扰的环境下，也能通过双线圈的差分检测剔除部分干扰信号，保证检测数据的稳定性。结构设计时还特意在外壳底部做了0.3mm的凸台，焊接时凸台和PCB板面之间留出均匀的焊锡流动间隙，避免出现虚焊、连焊的问题，凸台的高度也刚好控制了焊盘爬锡的高度，不会因为焊锡过高顶起外壳导致安装不平。
