做惯了结构件建模，这次拿到SCA3400的封装模型，第一反应是得先把它的实际应用场景摸透——毕竟这是村田的数字加速度计，不是随便摆个外形就行的摆件模型。这类三轴数字加速度计，大多用在工业设备的振动监测、车载惯性导航、工程机械的姿态感知场景里，还有不少高精度倾角检测场景也会选这款，毕竟它的温漂特性比消费级的MEMS加速度计稳太多，做结构设计的时候，安装边界的精度直接影响后续传感器的校准精度，容不得半点马虎。

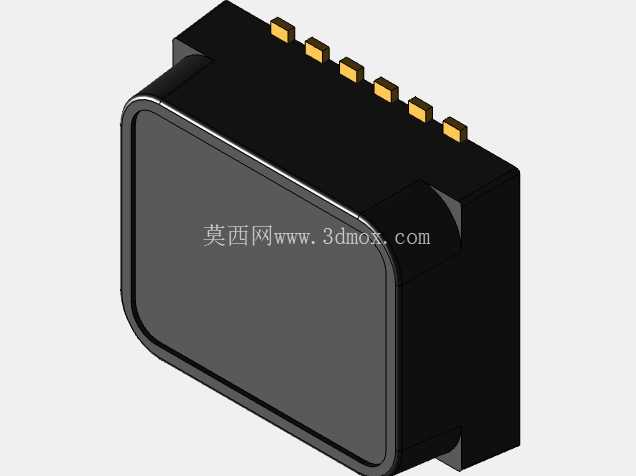

先从外形尺寸说起，这款封装是典型的12引脚SMD扁平引线结构，整体是带圆角的矩形塑封本体，引脚沿着本体单侧排布，每根引脚的宽度、引脚间距都严格按照 datasheet 里的标称值做的，建模的时候特意把引脚的共面度公差考虑进去了，实际SMT贴片的时候，引脚共面度超过0.1mm就容易出现虚焊，所以模型里引脚的安装基准面和塑封本体的底部基准面做了严格的对齐约束，方便做PCB封装匹配的时候直接调用，不用再反复调整基准。塑封本体的边角做了R角过渡，不是生硬的直角，这是实际量产塑封件的工艺特征，要是做成直角，注塑的时候边角容易出现缺胶，后期使用中也容易因为应力集中出现崩边，建模的时候把这个工艺细节还原了，不是为了好看，是做整机结构干涉检查的时候，能准确反映实际零件的外形边界，避免装配的时候出现预留间隙不足的问题。

再说到设计思路，做这个封装模型的时候，没有把内部的MEMS芯片和ASIC电路做出来，毕竟对于结构工程师和PCB Layout工程师来说，需要的是准确的外部安装尺寸、引脚位置、本体的干涉边界，内部结构属于芯片厂商的核心设计，做整机设计的时候不需要用到，反而会增加模型的冗余量，拖慢装配体的运行速度。不过特意把塑封本体顶部的丝印区域预留了平整面，后续如果需要做丝印标识的映射，直接在这个面上贴图就行，不用再额外做面的拆分。引脚部分做了可拆分的实体，不是和本体合并成一个整体，要是做焊接仿真或者引脚应力分析的时候，可以单独给引脚赋予铜合金的材料属性，本体赋予环氧塑封料的属性，不用再重新拆分零件，能省不少前处理的时间。

实际用的时候，这款加速度计大多是贴装在设备的主承载结构上，比如工业机器人的关节臂、工程机械的车架、风电齿轮箱的壳体上，所以安装面的平面度要求很高，模型里把塑封本体底部的安装贴合面做了0粗糙度的基准面设定，方便在装配的时候直接和PCB的安装面做重合配合，不会出现配合面错位的问题。另外考虑到有些场景会给传感器做三防涂覆，模型里特意把引脚和本体衔接的根部做了微小的圆角过渡，实际涂覆的时候这个位置是三防漆容易堆积的地方，做热仿真或者涂覆厚度模拟的时候，这个过渡结构能让仿真结果更贴近实际情况，不会出现直角位置的网格畸变问题。

之前做项目的时候遇到过一次问题，就是用了网上随便找的简化封装模型，本体的高度做小了0.3mm，结果整机装配的时候，上方的屏蔽盖刚好压在传感器本体上，导致传感器的输出零点出现偏移，折腾了快一周才找到问题根源。所以做这个模型的时候，所有外形尺寸都是对照官方的封装规格书反复核对的，包括本体的总高度、引脚伸出本体的长度、引脚的弯折角度，甚至连引脚末端的倒角都做了还原，就是为了避免出现干涉问题。还有引脚的焊盘位置，模型里引脚的中心坐标和官方推荐的PCB焊盘中心是完全对齐的，导入PCB设计软件的时候，可以直接生成匹配的封装库，不用再手动调整引脚坐标，能减少Layout工程师的重复工作量。

从功能特性上来说，这款加速度计是数字输出的，不需要额外的ADC采样电路，所以外围电路很简洁，对应的封装尺寸也做得很紧凑，适合用在对安装空间有严格要求的场景里。建模的时候也考虑到了紧凑安装的需求，把本体周围的预留安装空间做了隐形的参考基准，比如距离本体边缘1mm的范围内不要布置过高的元器件，这个虽然没有做成实体，但在模型的参考坐标系里做了标注，方便结构工程师做元器件布局的时候快速核对安全距离。还有就是塑封本体的材质是黑色的环氧模塑料，模型里的外观质感也是按照实际塑封件的哑光黑做的，不是亮面的，做产品渲染或者三维装配评审的时候，能更真实地反映实际产品的外观效果，不会出现质感失真导致的评审误判。

不少做工业状态监测的客户，会把这款传感器用在电机的轴承端盖位置，用来检测轴承的振动加速度，这个位置的安装空间通常很局促，旁边就是轴承的密封结构和固定螺栓，所以模型的尺寸精度直接决定了结构设计的效率，要是尺寸不准，要么装不下去，要么离振动源太远导致检测数据不准。做这个模型的时候，特意把本体的最大轮廓尺寸做了公差带的适配，也就是模型的尺寸取的是标称尺寸的最大实体尺寸，这样做干涉检查的时候，只要模型能装下，实际生产出来的零件就肯定能装下，不会出现因为零件尺寸走正公差导致的装配卡滞问题。引脚的弯折角度也是按照SMD回流焊的工艺要求做的，不是垂直向下的，是有一个标准的外张角度，这样贴片的时候引脚能更好地和焊盘贴合，减少虚焊的概率，这个细节很多简化模型都会忽略，但是对于生产工艺来说是很重要的参考。
