电弧焊接过程热机械仿真分析模型

在重型钢结构、船舶制造、压力容器这类对焊接接头质量要求极高的生产场景中，传统依靠工艺人员经验试错确定焊接参数的模式，往往要经历多轮实物试焊、探伤、剖解检测才能锁定合格工艺窗口，不仅耗材耗时，一旦参数匹配不当，焊后出现的残余应力集中、角变形超标、焊缝熔深不足等问题，还会直接导致构件报废，甚至给后续长期服役埋下疲劳断裂的隐患。这套针对T型接头电弧焊搭建的热机械耦合仿真模型，核心就是把焊接过程中看不见的温度传导、应力演化、变形趋势全部量化呈现，让工艺人员在虚拟环境中就能完成参数迭代，不用反复消耗实物板材做试验。

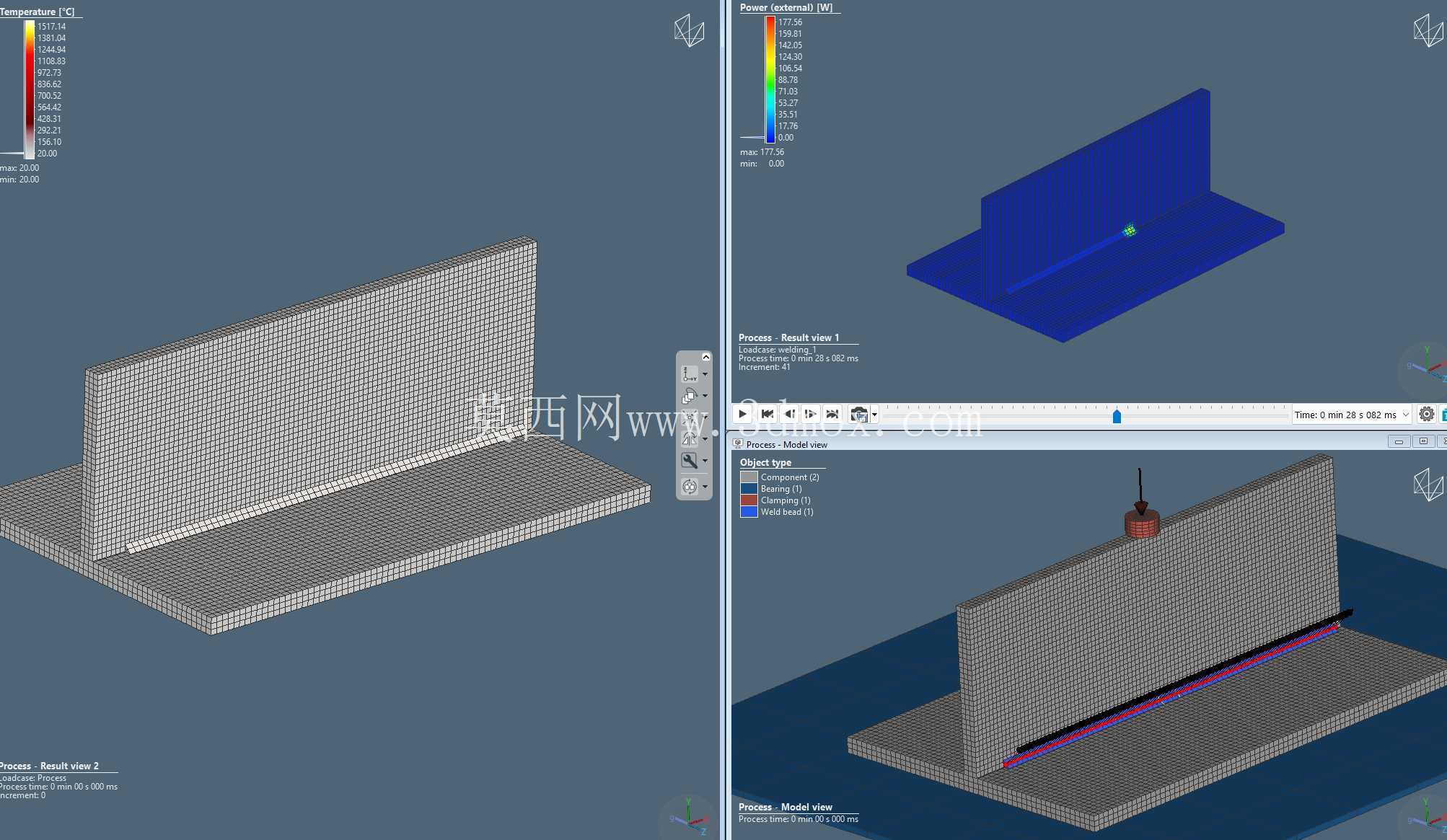

模型选取工程中最常用的S235结构钢T型接头作为仿真载体，两块拼接钢板分别对应翼板与立板，完全匹配车间常规小件焊接工装的装夹边界：翼板底面全程贴合工装平台做全约束处理，立板与翼板的拼接缝隙控制在常规电弧焊允许的0.1mm装配公差范围内，完全还原实际生产中机器人焊接的装夹状态，不会因为边界条件设置过于理想化导致仿真结果和实际工况脱节。虚拟焊枪的运动轨迹完全复刻六轴焊接机器人的行走路径，焊枪倾角、行走速度、电弧热输入效率的参数设置都和现场实际焊接工艺保持一致，避免仿真参数和现场实操脱节。

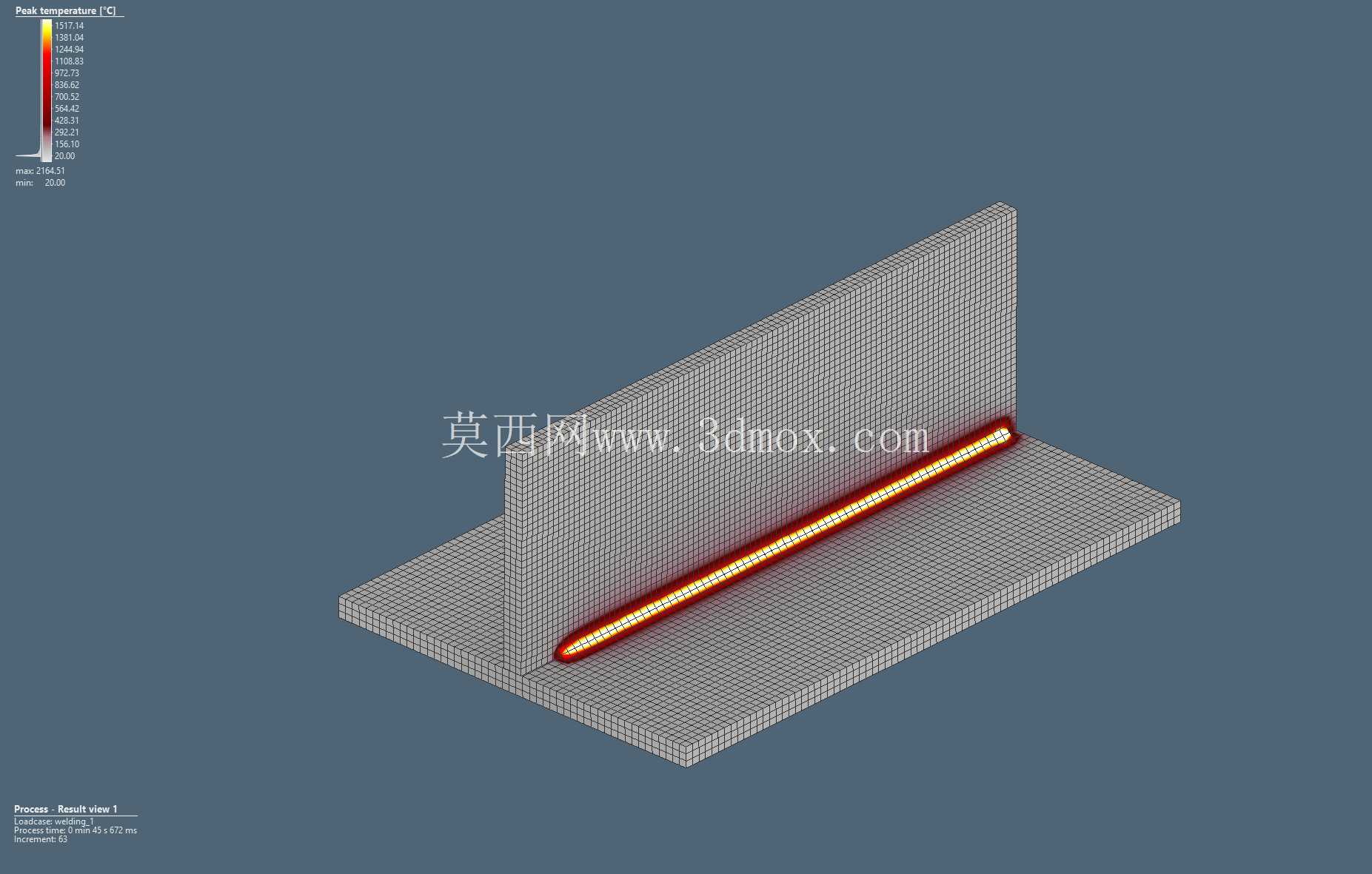

从仿真逻辑来看，整个模型采用顺序耦合的计算框架，先完成温度场的瞬态计算：把电弧作为移动面热源加载到焊缝区域，精准模拟电弧扫过焊缝时，焊缝区域从室温快速升到熔点以上形成熔池，随后热量向周边母材快速传导、逐步冷却到室温的全过程，温度场计算中充分考虑了材料在不同温度下的导热系数、比热容、相变潜热的非线性变化，尤其是固液两相区的材料属性变化，避免常温属性套用带来的温度计算偏差。温度场计算收敛后，再把每个时间步的温度结果作为载荷导入应力场计算模块，同步考虑材料高温下的屈服强度下降、塑性流动特性，以及冷却过程中的相变体积变化，最终输出整个焊接过程中任意时刻的温度分布、等效应力数值、三向变形量数据。

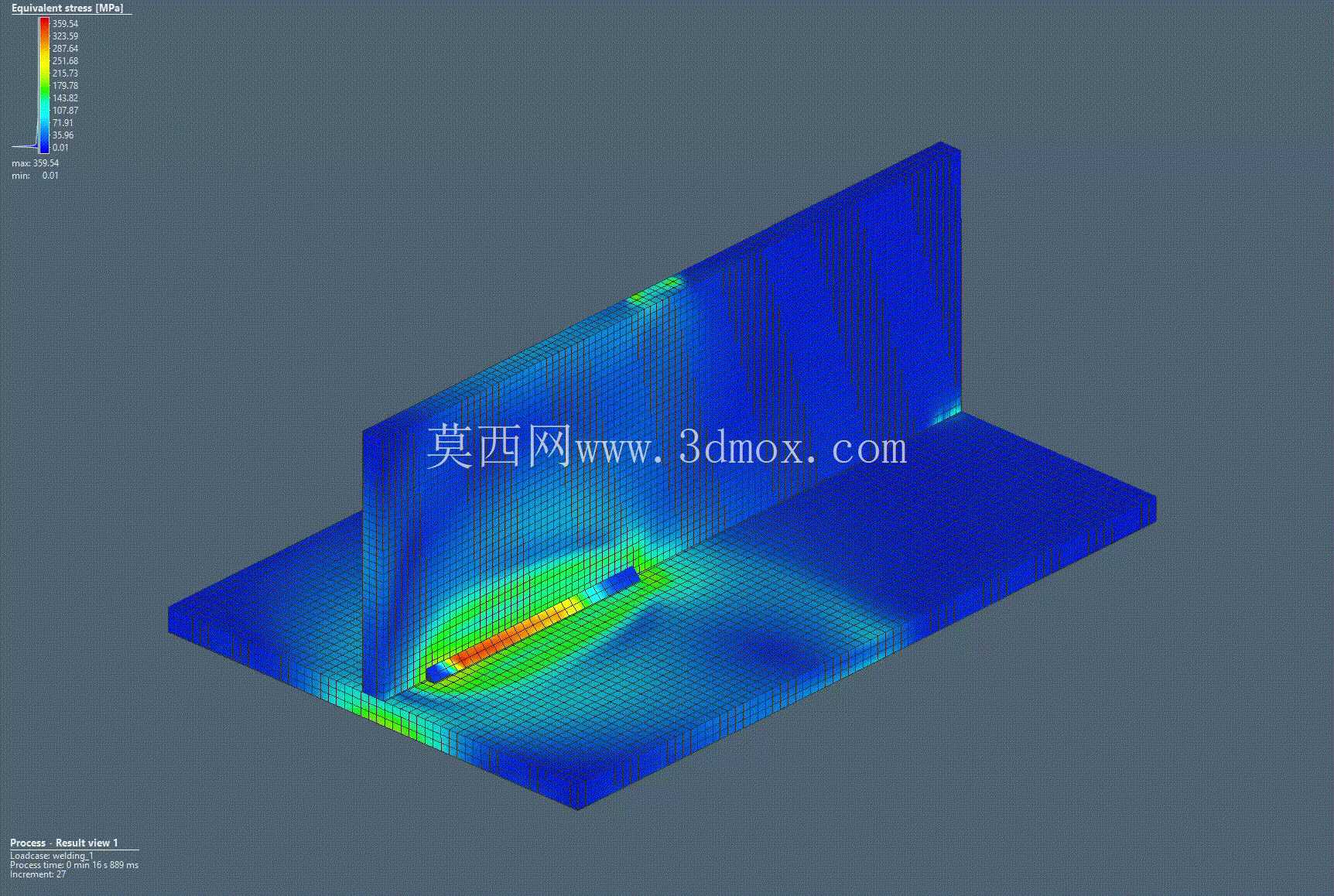

在实际工艺优化场景中，这套模型可以直接用来调整焊接顺序、焊枪行走速度、层间温度控制参数，比如对比单道焊和分段退焊两种工艺下的立板角变形量，就能提前预判是否需要在焊前预设反变形量，或者在哪些位置增加刚性固定点来控制变形；通过查看冷却后的残余应力分布云图，能直接定位应力集中的位置，提前确定焊后局部退火的处理区域，避免后续服役过程中在应力集中位置萌生疲劳裂纹。模型的网格划分做了针对性的疏密过渡处理：焊缝及热影响区作为温度和应力变化最剧烈的区域，采用加密的六面体网格保证计算精度，远离焊缝的母材区域网格逐步加粗，在保证计算结果精度的前提下尽可能压缩计算时长，适配普通工作站就能完成计算，不需要占用超算资源，方便车间工艺人员日常做工艺验证使用。

不同于单纯的几何建模，这类仿真模型的核心价值是打通了虚拟仿真和现场工艺的衔接通道，所有边界条件、材料参数、载荷设置都完全对标实际生产工况，输出的变形量、应力值数据可以直接用来指导现场工艺编制，减少试焊环节的材料和工时浪费，尤其适合多品种小批量的钢结构焊接生产场景，不用为每一种新接头都做全套实物焊接试验，就能提前锁定合格的工艺参数范围，大幅缩短工艺准备周期。
