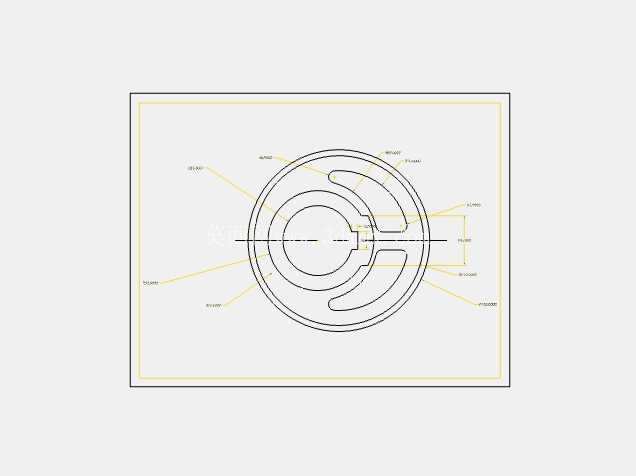

圆盘类异形槽口机械练习绘图标注结构

　　做这类结构的设计时，首先要敲定的是基准轴线，也就是整个圆盘的回转中心，所有的内外圆轮廓、槽口曲线都要以这个中心为基准做同轴或者对称约束，避免后续加工时出现基准偏移导致的动平衡问题。从外形尺寸的边界来看，这类练习用的盘类件外圆直径通常根据配套机构的安装空间确定，内孔是和传动轴配合的安装基准，公差一般选H7级的过渡配合，保证和轴的同轴度，两侧的异形槽是和拨销配合的工作面，槽的宽度要比拨销直径大0.02到0.05毫米，既要保证滑动顺畅不卡滞，又不能间隙过大导致转位时出现冲击晃动。这类带异形槽口的圆盘类零件，在常规机械传动、间歇定位机构里的应用场景十分普遍，很多做轻工输送线、小型工装转位机构的结构工程师，在做初期方案验证时，都会先从这类基础轮廓的绘制练手，摸清楚同轴类零件的尺寸约束逻辑。从实际用途来看，这类带对称异形缺口的盘类件，大多是作为间歇传动的槽轮核心构件，或者是工装夹具上的定位转盘，工作时需要和拨销配合完成定角度的转位动作，槽口的轮廓精度直接决定了转位时的卡滞概率和定位重复精度，所以绘图阶段的轮廓约束、尺寸链闭合就显得格外重要。

　　设计思路上，这类盘件的轮廓绘制要先定中心十字基准线，先绘制内外圆的基础轮廓，再根据转位角度的要求确定槽口的对称中心线，之后绘制槽口的圆弧和直线段，保证每一段曲线都和相邻轮廓做相切或者重合约束，最后标注所有的定形尺寸和定位尺寸，检查尺寸链有没有闭合、有没有过约束或者欠约束的地方。很多新手在画这类结构的时候，容易忽略槽口和外圆、内孔的衔接处圆角，实际加工的时候如果没有过渡圆角，热处理的时候很容易在应力集中的位置出现裂纹，工作时受交变载荷也容易出现崩边的问题，所以绘图阶段就要把过渡圆角的尺寸标注清楚，圆角半径一般根据盘件的厚度选1到3毫米，不能太大影响槽口的有效工作长度，也不能太小起不到应力释放的作用。

　　从安装边界来说，这类盘件装配时要靠内孔和轴的配合定位，端面还要靠锁紧螺母或者轴肩做轴向固定，所以绘图的时候还要考虑端面的粗糙度要求，和轴肩贴合的端面粗糙度要达到Ra1.6，保证装配后端面和轴线的垂直度，避免盘件转动时出现端面跳动。槽口的工作表面粗糙度要求更高，一般要达到Ra0.8，减少和拨销相对滑动时的磨损，延长零件的使用寿命。另外这类盘件如果是用在高速转位的机构上，绘图阶段还要做初步的动平衡校验，对称布置的槽口要保证重量分布均匀，避免高速转动时产生振动，影响整个机构的运行稳定性。

　　很多人做这类绘图练习的时候，只关注轮廓画得像不像，忽略了尺寸标注的合理性和工艺性，实际生产里图纸是加工的唯一依据，标注的尺寸既要方便加工时的测量，还要符合加工工艺的顺序，比如先加工内孔还是先加工外圆，先铣槽还是先做热处理，这些工艺逻辑都要在绘图标注的时候考虑进去，不然画出来的图纸到了车间没法落地加工，就失去了绘图的意义。这类基础的盘类槽口结构，是很多复杂回转类零件设计的基础，把这类结构的约束逻辑、尺寸标注、工艺适配性摸透了，后续做更复杂的凸轮、槽轮、分度盘类零件的时候，就能少走很多弯路，不会出现基准混乱、尺寸矛盾、工艺无法实现的问题。
