台式机内置电源金属外壳钣金结构设计

日常做PC电源结构设计时，最先要锚定的就是标准ATX电源的安装边界，这个壳体的长宽尺寸完全适配常规机箱的电源仓位，安装孔位的位置、孔径都严格遵循行业通用规范，不需要额外做转接件就能直接固定在机箱对应的安装位上，不会出现和机箱钣金干涉、装不进去的问题。从实际使用场景来看，这个壳体是台式机开关电源的承载防护结构，内部要容纳PCB板、变压器、滤波电容、散热模组这些核心元器件，所以壳体的结构强度首先要达标，选用的钣金板材厚度经过核算，既能承受内部元器件的重量，在装机、搬运过程中也不会轻易发生形变，避免挤压内部元器件造成引脚脱焊、线路短路的问题。

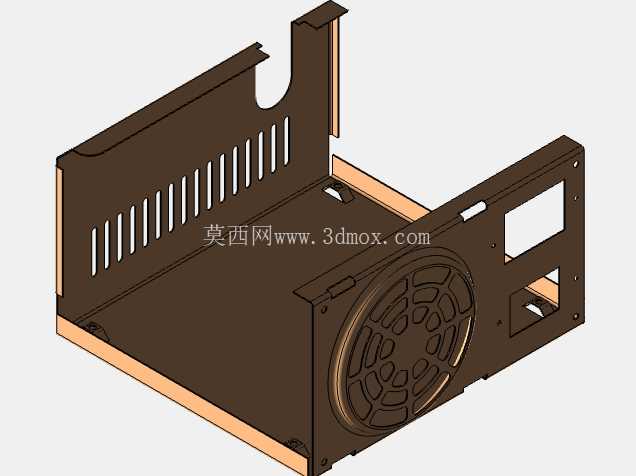

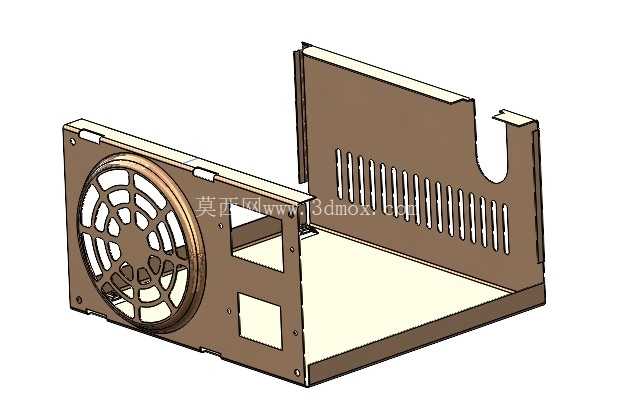

设计的时候最先考虑的是散热需求，毕竟电源长时间高负载运行时，内部功率器件会产生大量热量，如果热量淤积在壳体内，会加速元器件老化，甚至触发过温保护导致设备宕机。你看壳体侧面预留的大尺寸风扇安装位，是标准12cm散热风扇的安装尺寸，周围的固定孔位对应风扇的螺丝孔，安装后风扇可以直接将外部冷空气抽入壳体内部，顺着风流方向带走元器件表面的热量；另一侧的长条形通风栅格是出风通道，栅格的开孔宽度做了限制，既保证通风面积足够，又能防止较大的杂物、线材误入壳体内部触碰带电部件，同时栅格的排布方向顺着风流走向，尽可能降低风阻，减少气流穿过时产生的风噪。

壳体的侧边做了翻边处理，一方面是提升钣金件的整体刚性，减少薄钣金容易出现的共振问题，毕竟风扇运行时会产生持续振动，翻边结构能有效降低振动传导带来的异响；另一方面翻边形成的限位结构，在组装上下盖（这个模型展示的是下壳体主体结构）的时候，可以快速定位，不需要反复调整对齐位置，能提升组装环节的效率。壳体上预留的几个方形开孔，是对应电源输出接口、输入插座、开关部件的位置，开孔的尺寸和位置是按照常规电源的接口布局来设定的，安装接口部件时可以直接卡入或者用螺丝固定，不需要二次裁切加工。

做这类钣金壳体设计的时候，还要充分考虑钣金加工的工艺可行性，所有的折弯边都预留了足够的折弯余量，折弯半径符合常规钣金折弯设备的加工参数，不会出现折弯处开裂、回弹超差的问题；所有的开孔都避开了折弯线，防止折弯过程中孔位出现拉扯变形。壳体内部还预留了PCB板的固定柱位置，这些凸柱是和壳体一体冲压成型的，不需要额外铆接铜柱，既减少了组装工序，也能保证PCB板安装后的平面度，避免PCB板因为安装受力不均出现变形，导致上面的贴片元器件虚焊。

从实际装机的兼容性来看，这个壳体的外形没有做多余的外凸结构，不会和机箱内的主板供电走线、显卡尾部、硬盘仓位产生干涉，哪怕是小尺寸的MATX机箱，也能顺利装入。壳体表面做的是导电氧化处理，一方面能提升金属表面的抗锈蚀能力，另一方面可以保证壳体整体的导电性，安装到机箱后能形成连续的接地通路，有效屏蔽电源内部电路产生的电磁干扰，避免干扰主板、显卡这些敏感部件的正常工作，减少出现USB设备断连、显示器闪屏这类电磁干扰导致的问题。

在做结构校核的时候，还要考虑跌落工况，壳体的边角位置做了小圆弧过渡，没有尖锐的直角，一方面是避免组装、维修的时候划伤操作人员，另一方面跌落时圆弧结构可以分散冲击力，减少边角位置出现凹陷变形的概率。风扇安装位的周围做了局部的加强筋结构，因为风扇是持续振动的部件，长期运行如果安装位强度不足，容易出现固定孔位开裂、风扇偏移的问题，加强筋结构刚好提升了这个区域的结构强度，保证风扇长期运行的稳定性。
