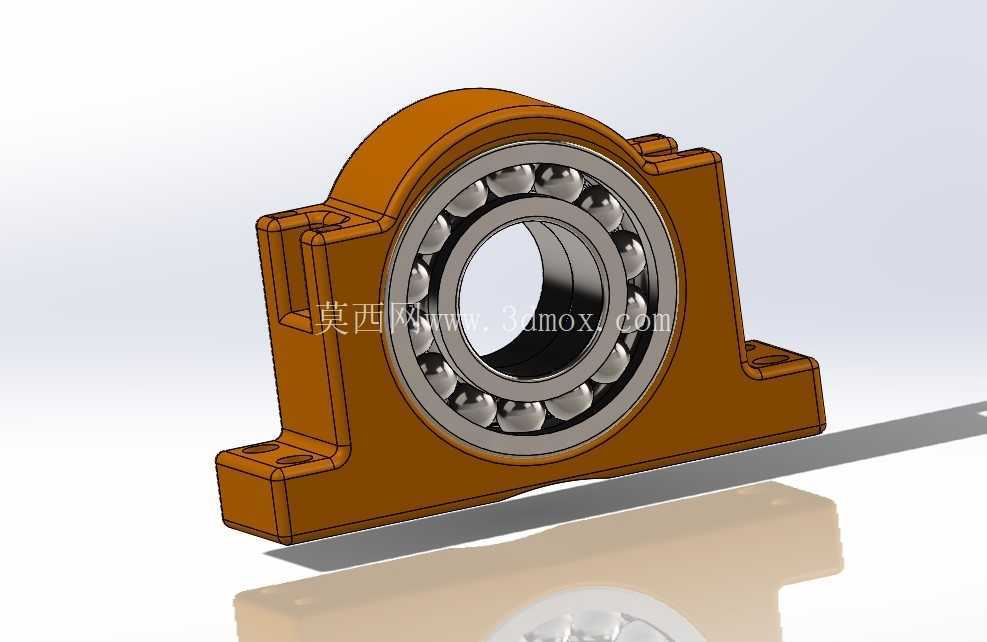

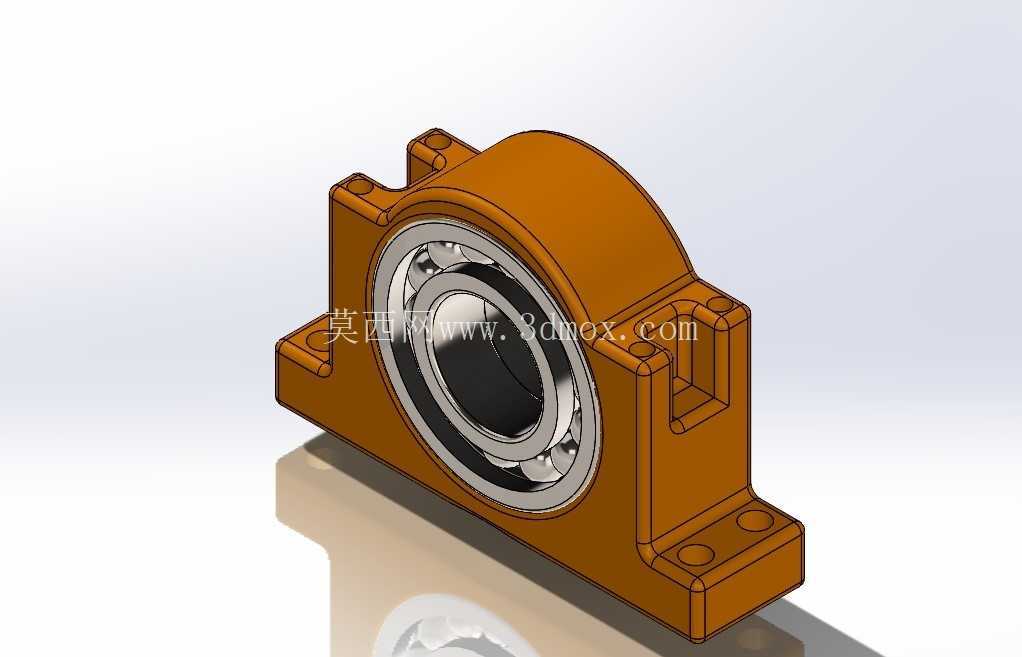

带立式安装座的深沟球轴承组件结构

项目分类:轴承座 发布时间:2026-01-20 ID:1124692
  • 带立式安装座的深沟球轴承组件结构
  • 带立式安装座的深沟球轴承组件结构
  • 带立式安装座的深沟球轴承组件结构
  • 带立式安装座的深沟球轴承组件结构

  这个带座轴承的结构设计,把轴承外圈的定位、密封、安装基准都整合在了一体式的铸造型座体上,座体两侧的带孔安装耳做了加厚处理,安装孔周边设计了凸台结构,避免锁紧螺栓时压溃座体的安装面,同时凸台的平面度可以直接作为安装时的贴合基准,不需要额外加工大面积的安装平面。从结构细节来看,内置的深沟球轴承采用了常规的单排钢球设计,保持架为冲压钢制结构,能够承受中等的径向载荷与少量的轴向载荷,适配转速在每分钟数千转的常规工况,比如小型输送带的从动辊支撑、手动工装的旋转轴定位、小型检测设备的转盘支撑都能适用。在常规的中小型输送线、轻工装配设备、小型工装夹具的旋转支撑场景中,这类集成式带座轴承是应用频次极高的支撑部件,它不需要额外设计轴承安装腔体,直接通过底座的安装孔即可固定在设备机架上,大幅降低了设备支撑端的加工与装配难度。很多刚入行的结构设计人员在做小型旋转轴系设计时,容易忽略轴承座的安装公差与轴系对中要求,要么把安装孔位公差放得太松导致运行时轴系窜动,要么把配合公差卡得太死造成装配时轴承预紧过量,提前发热磨损。

  座体的轴承安装腔做了台阶式定位结构,轴承外圈压入后靠台阶端面实现轴向定位,不需要额外加装孔用挡圈,减少了装配的零件数量,同时腔体边缘预留了微小的倒角,既方便压装轴承时的导向,也能避免压装过程中切屑掉落到轴承滚道内部。安装边界方面,底座的四个安装孔采用对称分布设计,孔位间距适配常规的铝型材安装槽距,也可以直接固定在钢板焊接的机架面上,安装孔为通孔设计,适配M6规格的内六角螺栓,锁紧后座体底面与安装面完全贴合,不会出现翘曲变形。轴承内孔为常规的基孔制公差,与轴的配合选用过渡配合即可,不需要过度的过盈量,装配时可以通过铜棒轻轻敲击内圈完成安装,禁止直接敲击外圈或者钢球部位,避免损伤滚道。

  实际应用中,这类带座轴承常被用在设备的非动力端支撑位置,因为它的座体是一体式结构,对安装面的平面度要求比分体式轴承座更低,哪怕机架的安装面存在0.1mm以内的平面度误差,也不会造成轴承的卡滞,这一点在很多现场改制的工装设备上优势非常明显,很多车间里临时搭建的测试工装,不需要精加工安装面,直接把这个轴承座锁在型材架上就能穿轴使用,大幅缩短了工装的制作周期。设计这类结构的时候,需要注意座体的壁厚分布,轴承安装腔周边的壁厚要保证足够的刚性,避免螺栓锁紧时腔体变形挤压轴承外圈,导致轴承转动阻力变大,安装耳的位置要做合理的圆角过渡,避免应力集中在长期受载的情况下出现断裂。

  另外,轴承两侧的密封间隙要控制合理,间隙太小会增大转动阻力,间隙太大则容易让车间里的粉尘、切削液进入轴承内部,缩短润滑脂的使用寿命,常规工况下预留0.2mm左右的单侧间隙即可,既能保证密封效果,也不会额外增加转动阻力。很多新手建模的时候容易忽略安装孔的沉头深度,导致螺栓锁紧后头部突出安装面,或者沉头太深削弱了安装耳的强度,这个结构里的安装孔沉头深度刚好容纳M6螺栓的头部,锁紧后螺栓头不会高出安装耳的上平面,也不会因为沉头过深导致安装耳的有效壁厚不足。在轴系对中方面,两个配对使用的带座轴承安装时,需要先打表校正两个轴承内孔的同轴度,同轴度误差控制在0.05mm以内,就能保证轴系运行平稳,不会出现周期性的负载波动,如果同轴度误差超过0.1mm,运行时就会出现轴承发热、噪音变大的情况,长期运行还会导致轴的疲劳断裂。这类带座轴承的维护也比较方便,只需要定期通过座体上预留的注油孔补充锂基润滑脂即可,不需要拆解整个座体,日常维护的工作量很小,适合在连续运行的轻工设备上使用,不需要频繁停机拆解保养。
