径向耐震充油式压力表结构设计

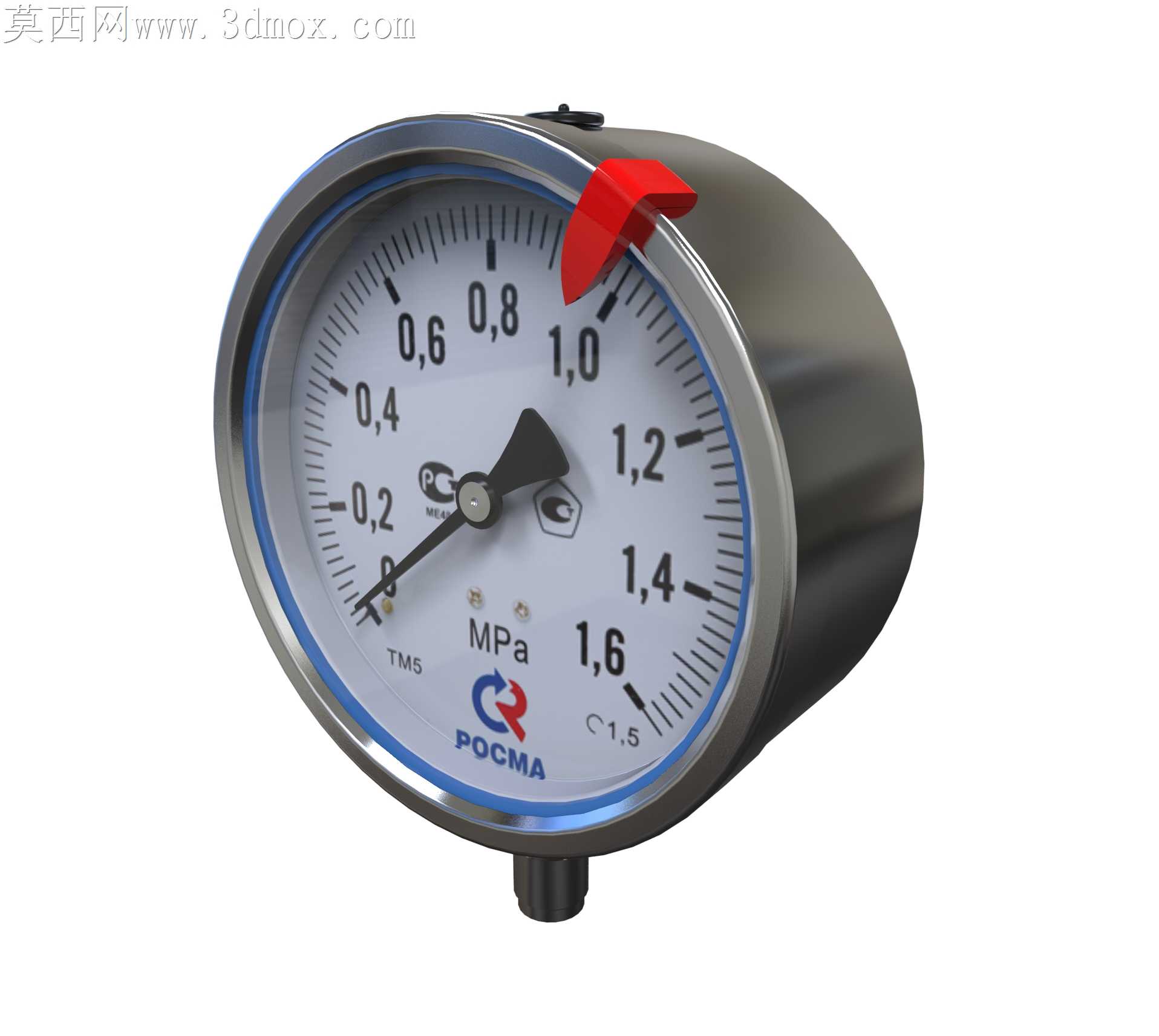

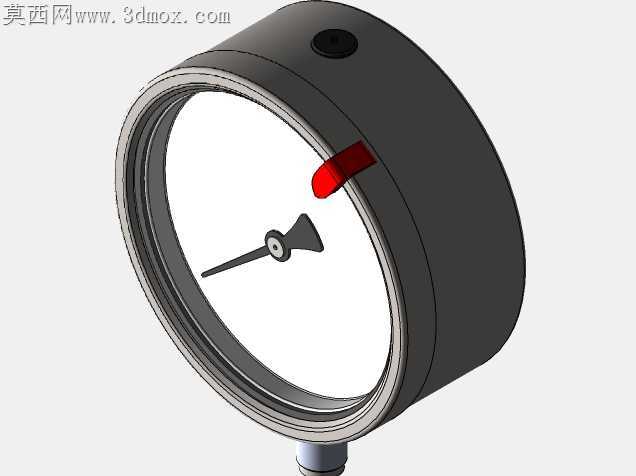

这款压力表是工业流体系统中核心的压力检测元件，广泛应用在液压站、气动管路、供水供气系统、工业锅炉、化工输送管线、液压设备等场景中，用来实时监测封闭管路或腔体内部的流体压力数值，帮助运维人员直观掌握系统运行压力状态，避免超压引发的设备损坏、介质泄漏甚至安全事故，是工业生产过程中压力参数可视化监测最常用的机械式检测仪表。从功能特性来看，这款表为径向安装结构，测量量程覆盖0到1.6MPa，精度等级1.5级，能够满足常规工业场景的测压精度要求；表壳采用金属材质打造，外圈带有蓝色防护装饰圈，表盘正面覆盖透明防护面，能够阻挡现场的粉尘、水渍侵入表体内部，适配车间、户外设备等多尘多湿的安装环境；表盘采用清晰的刻度印刷，黑色主刻度搭配数字标识，搭配黑色指针，读数直观清晰，顶部设置的红色标识拨片可以用来标记额定压力上限，方便运维人员快速判断压力是否处于安全区间；表体底部为标准外螺纹连接接头，能够直接和管路的内螺纹接口旋合安装，无需额外转接结构，安装便捷。在设计思路上，这款压力表采用经典的弹簧管测压结构，介质压力从底部接头进入表内的弧形弹簧管，弹簧管在压力作用下产生弹性形变，通过连杆机构带动中心轴上的指针偏转，将压力值线性转化为指针的转角，直接在表盘上指示对应压力数值，这种纯机械结构无需外接供电，可靠性极强，能够在无供电的野外设备、移动液压设备上稳定工作；结构设计上充分考虑了现场安装的边界需求，表体整体为短圆柱结构，表盘直径适配常规工业仪表安装开孔尺寸，安装后突出安装面的长度较短，不会占用过多设备外部空间，接头位置的密封面设计能够保证和管路连接后的密封性，避免测压介质泄漏；表圈采用卷边压合结构，后期如果需要校准或者更换表盘部件，可以拆解表圈进行维护，降低后期运维成本。在实际使用中，这款表可以直接替换同量程同安装尺寸的老旧压力表，安装时只需保证接头螺纹旋合到位、密封可靠即可，无需额外调整，安装后可以直观读取系统实时压力，帮助操作人员及时调整系统压力参数，保障整套流体系统在额定压力范围内稳定运行。
