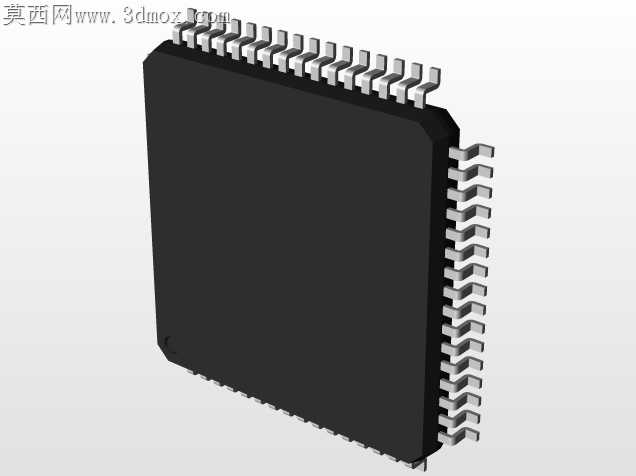

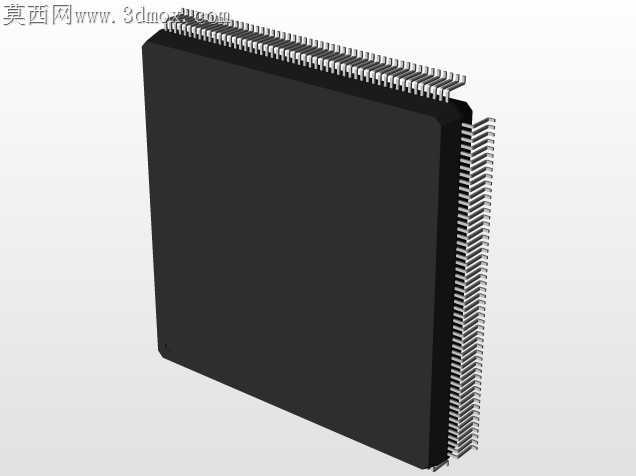

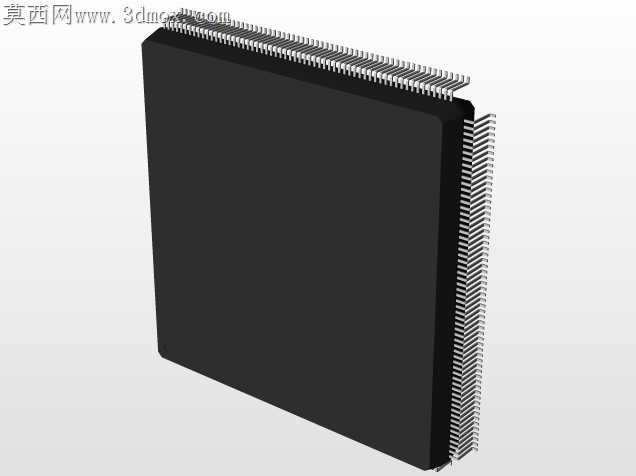

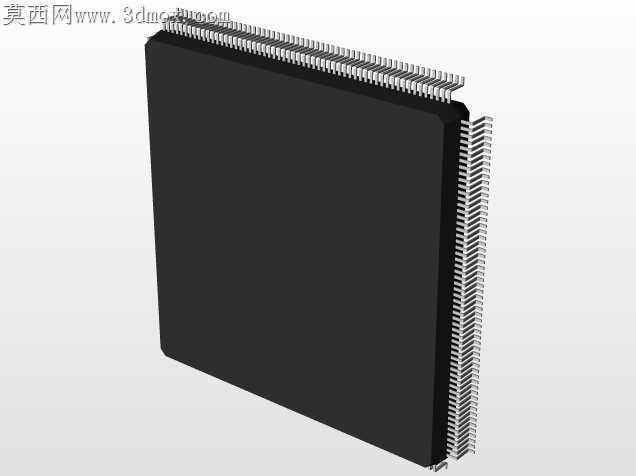

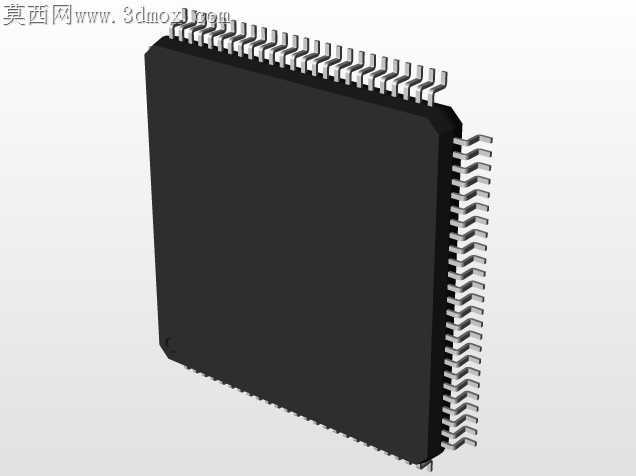

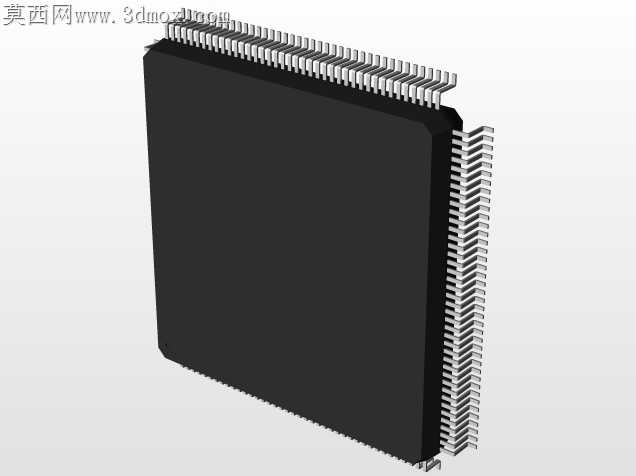

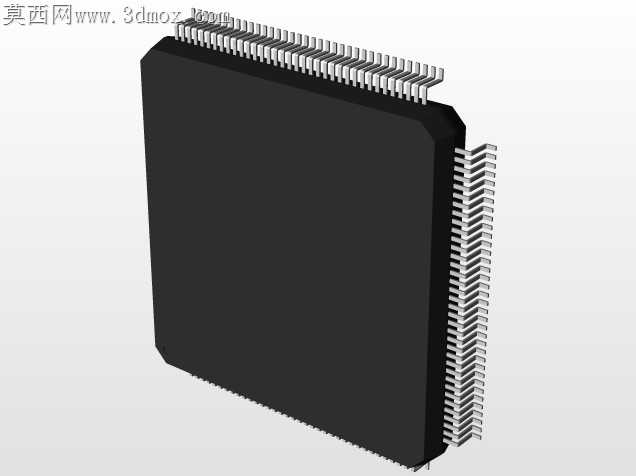

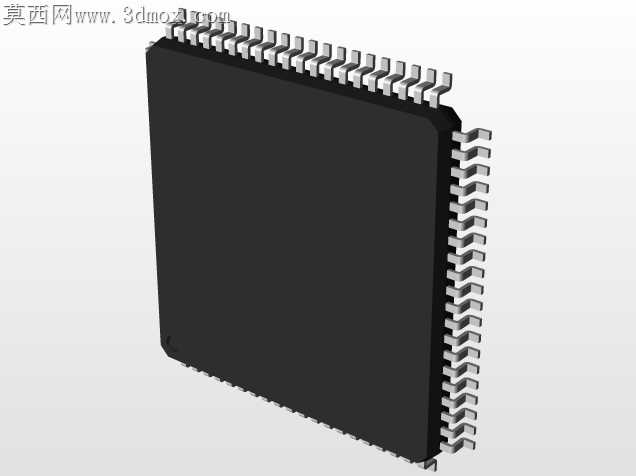

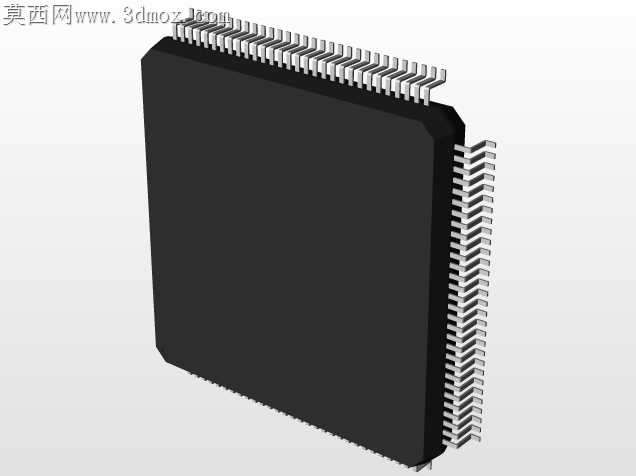

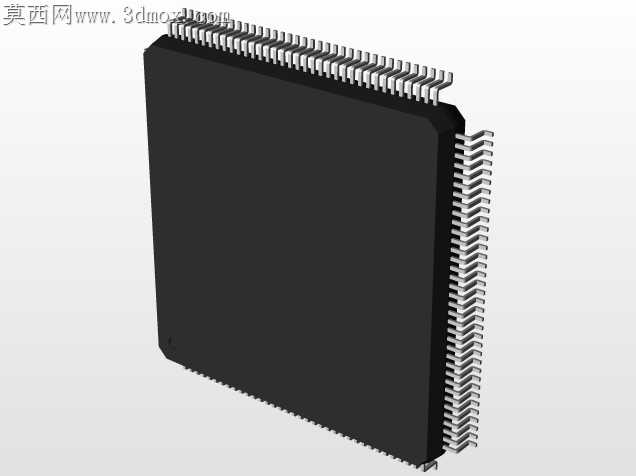

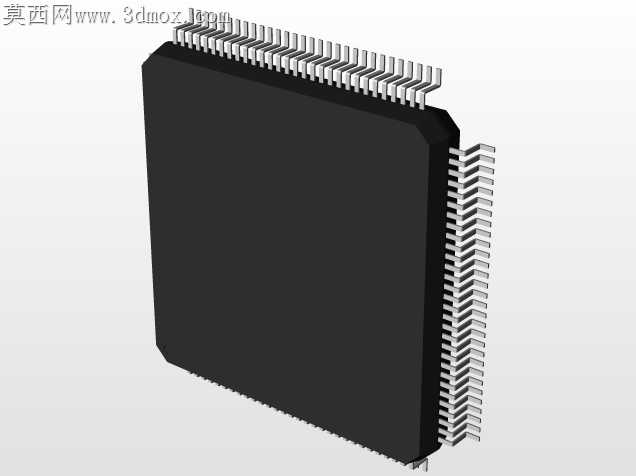

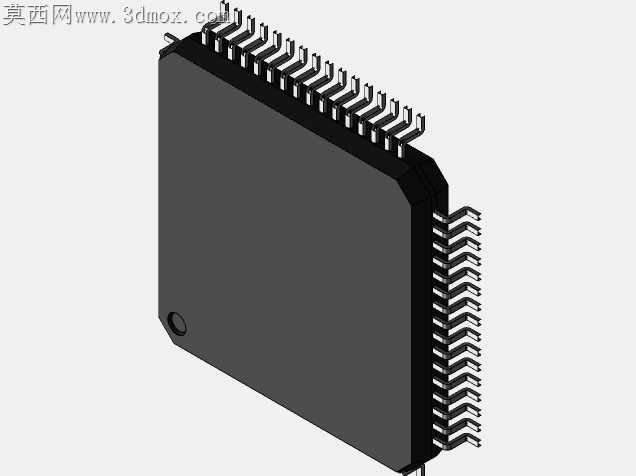

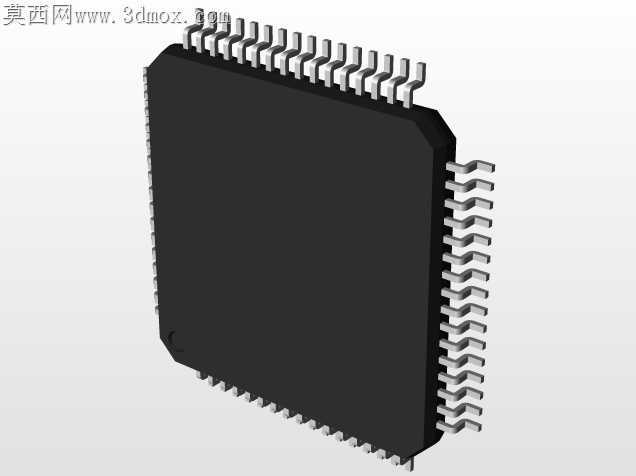

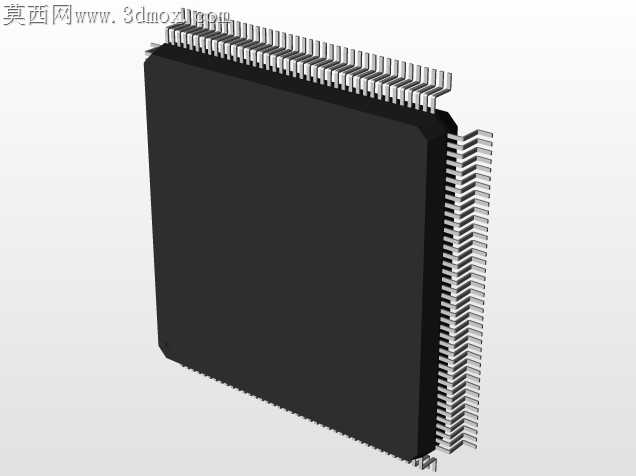

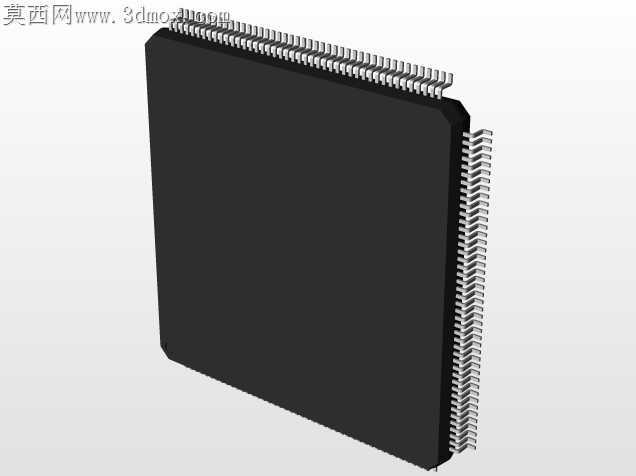

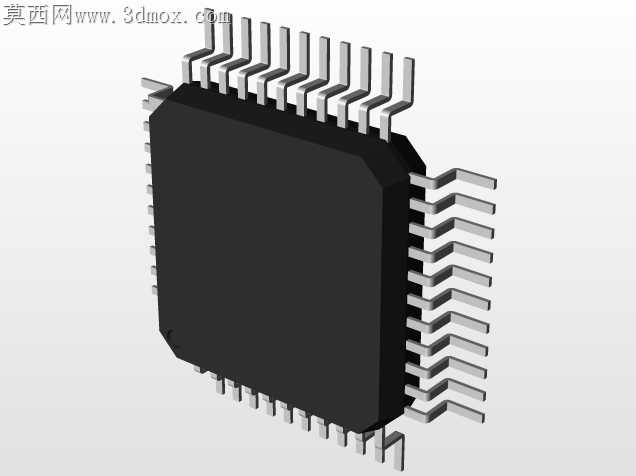

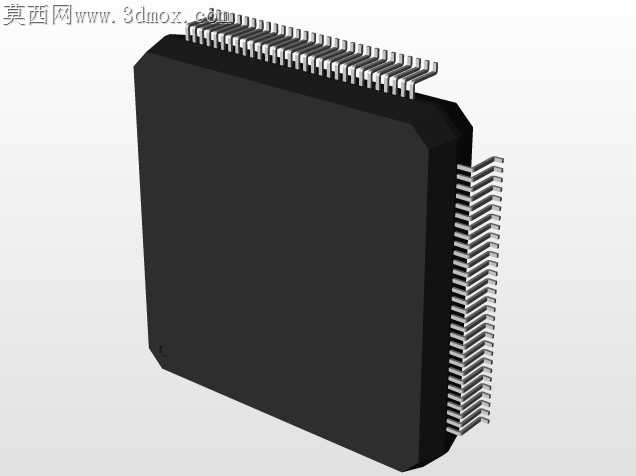

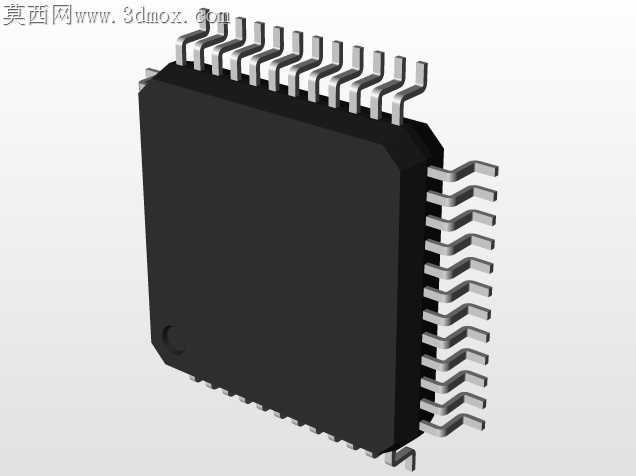

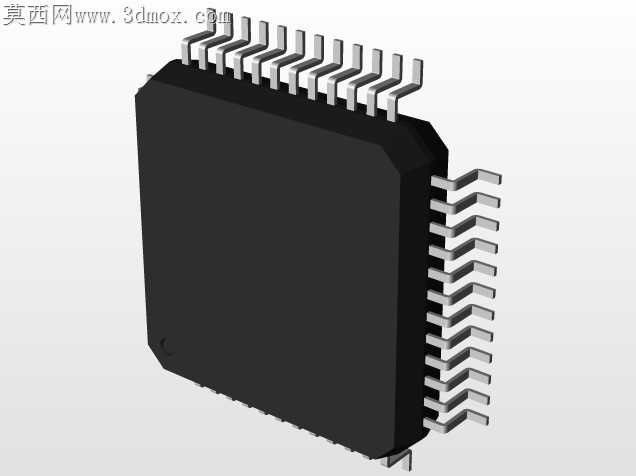

多规格QFP封装电子元器件三维结构合集

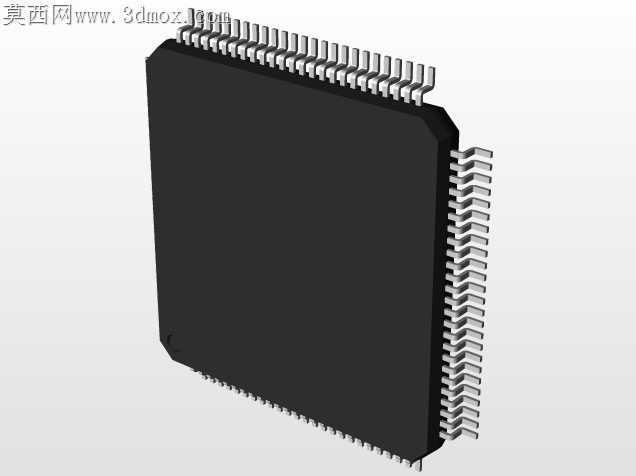

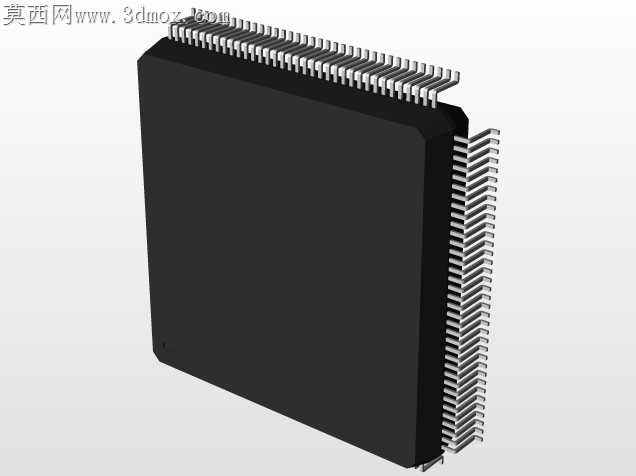

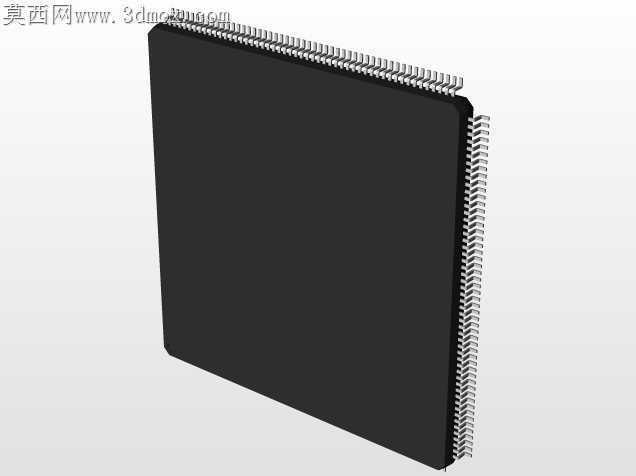

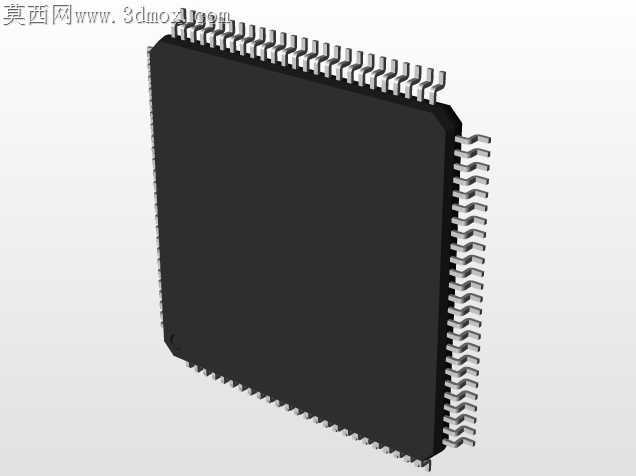

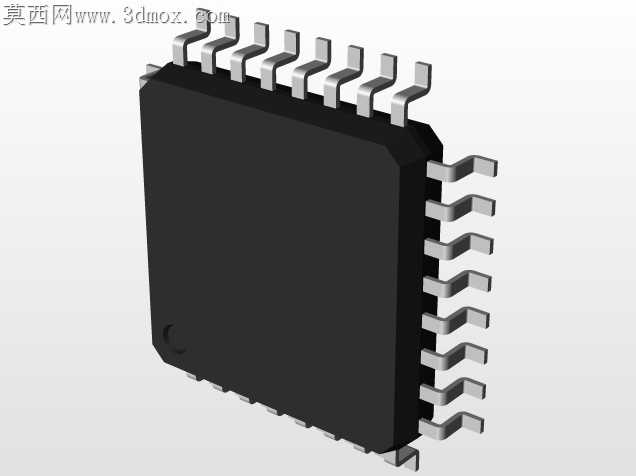

这套封装结构合集主要面向电子硬件研发、PCB设计、半导体封装测试领域的实际应用场景，覆盖消费电子、工业控制板卡、汽车电子模块等多类产品的电路板设计环节，能够为硬件工程师在布局布线、结构干涉校验、生产工艺验证阶段提供精准的三维参照，有效解决传统二维封装库无法直观呈现引脚空间形态、容易出现装配干涉的痛点。合集包含QFP、TQFP、LQFP三类主流方型扁平式封装结构，三类封装分别适配不同的应用需求：常规QFP封装引脚间距适中，适合通用型微控制器、接口芯片的常规板卡搭载；TQFP薄型封装整体厚度更薄，能够满足便携消费电子、轻薄型工业终端对板卡堆叠高度的严苛要求；LQFP薄型QFP封装引脚密度更高，可适配多IO口的高性能主控芯片，在有限的板卡面积内实现更多信号引脚的引出。从设计思路来看，所有封装结构均严格遵循IPC-SM-872A相关行业标准构建，每款封装的引脚共面度、引脚宽度、引脚间距、本体长宽高尺寸都完全匹配量产元器件的实际公差范围，引脚部分做了精准的弯折形态还原，能够真实呈现SMT回流焊过程中引脚与焊盘的接触状态，方便工程师提前验证钢网开口设计、焊盘尺寸匹配度，减少试产阶段的虚焊、连焊、引脚变形等工艺问题。在外形尺寸与安装边界层面，每款封装都标注了清晰的占位尺寸与安全间距，包含本体长宽、引脚外伸总宽、引脚末端到本体的距离、封装总厚度等关键安装参数，工程师在进行PCB布局时，可以直接调用模型校验元器件与周边结构件、接插件、 tall 电容等周边器件的空间距离，避免出现板卡装配时元器件与外壳、散热片、加固件发生碰撞干涉的问题，同时也能为波峰焊、回流焊的工装夹具设计提供准确的空间参照，确保生产过程中元器件定位精准，不会出现偏移。此外，模型还还原了不同封装的引脚排布规律，四角定位标记、引脚1标识位置都与实际元器件完全一致，能够帮助硬件设计人员在进行封装库制作时快速核对引脚定义，避免出现引脚顺序错位导致的电路板报废问题，大幅缩短硬件研发阶段的封装校验周期，提升板卡设计的一次成功率。
