Mikrotik精简版路由设备壳体结构设计

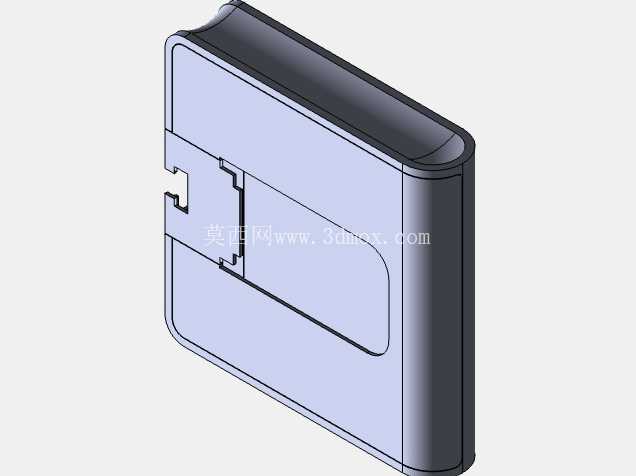

　　这款壳体对应的是小型网络接入设备的防护结构，主要面向室内分布式组网、小型办公网络部署、弱电井内嵌安装这类场景使用，日常运维中常被用于楼宇局部网络信号覆盖、分支节点网络数据转发的硬件承载，需要在有限的安装空间内完成主板、接口模块、散热组件的全部容纳，同时兼顾安装拆卸的便捷性与长期使用的结构强度。从结构设计逻辑来看，整体采用圆角矩形的一体化压铸成型思路，侧边做了圆弧过渡处理，既可以避免安装过程中锐边划伤施工人员，也能减少壳体边角受外力碰撞时的应力集中，降低跌落、挤压工况下的壳体开裂风险。

　　壳体侧面预留的卡扣式拼接结构，没有采用额外螺丝固定的方案，装配时可以直接通过卡扣完成上下壳的对位扣合，既减少了装配工序的零件数量，也方便后期运维时快速开盖检修内部元件，卡扣的咬合深度做了针对性优化，扣合后侧边缝隙控制在均匀范围内，不会出现长期使用后卡扣松脱、壳体翘边的问题。壳体正面的内凹区域，是为设备标签预留的安装位，内凹的深度刚好可以容纳常规的PET标签厚度，粘贴后标签表面不会高出壳体平面，避免设备在推入弱电箱、机柜卡槽时标签被剐蹭脱落，同时内凹区域的边缘做了微小的斜度处理，粘贴标签时可以快速对位，不会出现标签贴歪的情况。

　　从安装边界来看，整体厚度控制在较薄的区间，适配标准弱电箱的层板间距，侧边的拼接凸台同时承担了安装定位的作用，在机柜内固定时可以通过凸台快速卡入安装导轨的卡槽，不需要额外做定位打孔，安装效率更高。壳体的壁厚采用均匀化设计，压铸成型时可以避免因壁厚差异导致的冷隔、缩孔缺陷，同时壁厚参数兼顾了结构强度与散热需求，设备主板工作时产生的热量可以通过壳体壁面均匀传导散出，不需要额外加装散热鳍片就能满足低功耗网络设备的长期散热要求。壳体的开合位置做了错位止口设计，扣合后可以达到基础的防尘效果，阻挡日常环境中的浮尘进入壳体内部附着在电路板上，减少积灰导致的电路接触不良、散热效率下降问题，适配室内非严苛环境下的长期使用需求。

　　在细节处理上，壳体的开合受力位置做了局部加厚处理，反复开盖检修时不会出现卡扣断裂、壳体变形的问题，整体结构没有多余的冗余设计，所有的结构特征都服务于装配、安装、使用的实际需求，没有为了外观做多余的装饰性结构，最大化利用压铸工艺的成型优势，减少后续二次加工的工序，降低批量生产的加工成本。这类精简版的设备壳体，主要针对不需要复杂扩展接口的基础网络部署场景，去掉了多余的接口开孔预留，整体结构更加紧凑，在有限的体积内完成核心硬件的承载，既可以单独壁挂安装，也可以多台并排安装在标准机柜内，适配不同场景的安装需求。
