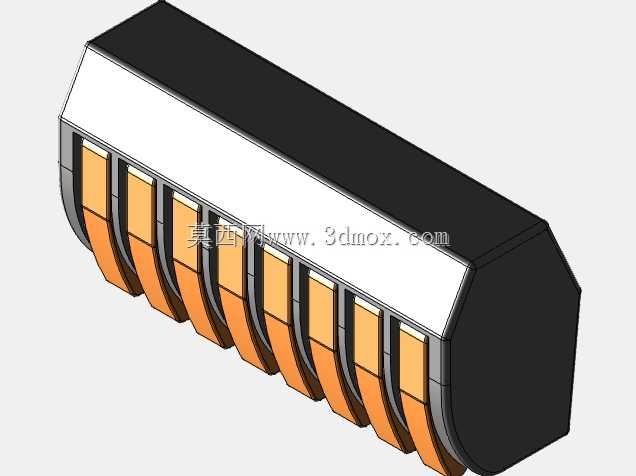

八回路建筑安装接线端子三维结构

　　在民用建筑配电、工业控制柜二次回路布线、现场临时线路接驳这类场景里，多回路导线的快速并接、分接一直是现场施工效率的核心影响点，这类八回路的安装接线端子，就是为了替代传统的导线铰接、烫锡包胶布的老旧工艺，在保证连接可靠性的前提下，把单点位接线的作业时间压缩到原来的三分之一不到。从实际使用的角度看，这类端子的核心功能是实现8路独立导线的同电位汇接，每一个独立的接线位都自带弹簧压紧结构，不需要配套螺丝紧固，施工时只需要把剥好绝缘层的导线直接插入接线口，内部的弹簧卡爪就会自动咬住导线铜芯，哪怕是现场有振动的工况，比如设备旁的控制箱布线，也不会出现导线松脱、接触电阻变大的问题，后期维护拆改的时候，只需要撬动端子上方的解锁拨片，就能直接拔出导线，不需要反复拧动螺丝造成滑牙。

　　做这个三维模型的时候，首先要考虑的是现场安装的边界约束，这类端子一般是卡装在标准35mmDIN导轨上的，所以模型背部的导轨卡槽尺寸完全按照导轨的国标截面来做，卡槽的卡扣预留了0.2mm的装配间隙，保证实际生产出来的产品可以顺畅卡入导轨，不会出现过紧卡不进去或者过松滑动的问题。整体的外形做了切角处理，端部的斜角结构一方面是为了避免安装时尖锐棱角划伤施工人员的手，另一方面是在多组端子并排安装的时候，端部斜角可以给接线操作留出足够的手指操作空间，不会因为相邻端子贴得太近导致导线插不到位。

　　从结构细节上看，每个接线位的橙色拨片是独立的，和内部的弹簧压片做了联动结构设计，拨片的按压行程设置为4mm，这个行程刚好可以把内部卡爪完全撑开，允许最大2.5平方毫米的单股硬线或者1.5平方毫米的多股软线插入，拨片的表面做了细微的防滑凸棱，哪怕是施工人员戴着手套操作，也不会出现打滑按不动的情况。端子的主体外壳用的是阻燃PA66材质的结构设计，外壳壁厚均匀设置为1.5mm，既保证了足够的绝缘强度和结构刚性，也不会因为壁厚过大造成材料浪费，相邻接线位之间设置了绝缘隔离筋，隔离筋高出接线口平面1mm，避免相邻导线的铜丝外露造成爬电距离不够的问题，哪怕是在潮湿的工况下使用，也不会出现相间短路的隐患。

　　尺寸设计上，整体的宽度按照8个接线位的排布来核算，单个接线位的宽度是5mm，整体总宽度控制在42mm以内，这个尺寸刚好可以和常规的微型断路器尺寸匹配，在配电箱内并排安装的时候，不会出现尺寸错位导致的导轨空间浪费。端子的进线口做了喇叭口导向结构，入口处的倒角是15度，导线插入的时候不需要刻意对准孔位，顺着导向斜面就能滑入接线位内部，降低现场施工的对准难度。内部的导电条是一体化的铜排结构，铜排的厚度设置为0.8mm，载流量按照每个回路16A的标准设计，铜排表面做镀锡处理，避免长期使用出现铜氧化造成接触电阻升高，每个接线位的卡爪和铜排是一体冲压成型的，没有额外的铆接接点，减少了连接点的发热隐患。

　　在建模过程中，特意把所有的装配间隙都做了还原，比如拨片和外壳之间的活动间隙、铜排和外壳卡槽的配合间隙、背部导轨卡扣的弹性变形余量，这些细节如果在建模的时候忽略，后续开模生产的时候就很容易出现零件装配干涉、活动部件卡滞的问题。另外考虑到现场很多时候需要在端子上做回路标识，端子上方的平面预留了标签粘贴区域，这个区域的平面度做了约束，没有多余的加强筋凸起，保证标识标签可以平整粘贴，不会因为表面不平整造成标签起翘脱落。这类端子在实际使用中，除了常规的柜内布线，还可以用在现场的分线盒里，因为整体结构没有外露的带电部件，防护等级可以达到IP20，哪怕是明装在墙面的分线盒里，也不会出现意外触碰带电体的风险，相比传统的螺丝端子，这种弹簧式的接线端子抗振动性能更好，在有设备振动的生产车间里使用，长期运行的故障率比螺丝端子低60%以上，不需要定期安排人员去拧紧螺丝排查松脱隐患，大幅降低了后期的运维成本。
