Magswitch MagSquare 400磁力固定装置结构设计

　　这款磁力固定装置是面向金属加工、工装装夹场景开发的磁吸定位构件，核心依托可开关式永磁吸附原理实现工件或工装的快速固定与释放，在焊接工装搭建、重型工件临时定位、机加工辅助装夹、钣金装配对位等场景中应用广泛，相比传统螺栓压紧、压板固定的方式，无需在工件或工作台面加工安装孔，也不需要额外的气源、电源接入，仅通过顶部的旋转手柄即可完成磁路的通断切换，操作过程单人即可完成，大幅缩短工装准备的辅助时间。

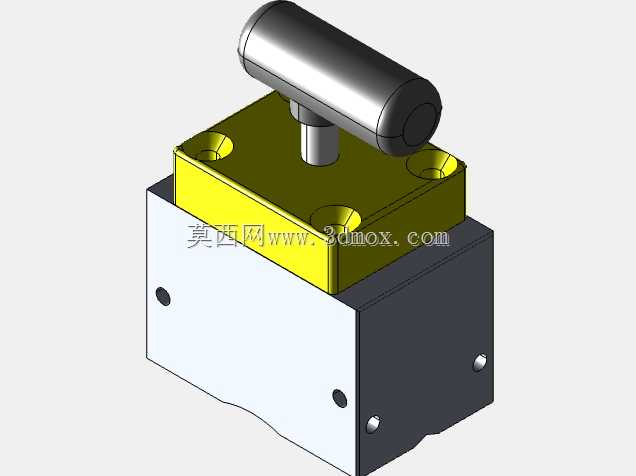

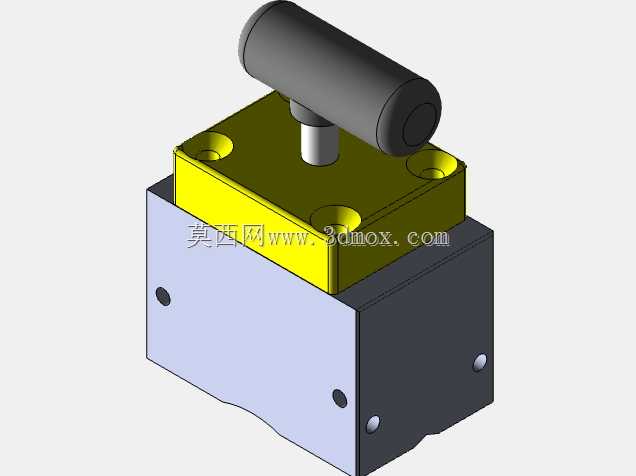

　　从结构设计逻辑来看，装置整体采用分层式堆叠布局，底部为磁路核心腔体，内置可相对转动的永磁磁钢组，当手柄旋转至开启档位时，内部磁钢的磁极方向对齐，磁力线通过底部导磁面板向外导出，在接触铁磁性材料表面时形成强吸附力；当手柄旋转至关闭档位时，内部磁钢磁极错位，磁力线在腔体内部形成闭合回路，对外几乎无剩磁，可轻松从吸附表面取下，不会残留铁屑吸附的问题。上部的黄色端盖为磁路的上导磁板，同时承担手柄转轴的定位支撑作用，端盖上预留的四个沉孔为装置自身的固定安装位，可根据使用需求将该磁力固定器预先锁附在工装板、焊接变位机或者移动工作台面上，作为固定磁吸基座使用，也可以直接吸附在大型钢铁工件表面作为临时定位挡块使用。

　　外形尺寸方面，装置主体为方正的块式结构，边角做了小圆弧过渡处理，避免尖锐边角在车间使用过程中造成磕碰划伤，主体的长宽尺寸控制在紧凑范围内，在狭窄的工装空间内也可灵活布置，不会占用过多的安装面空间。侧面设置的两个小圆孔为磁钢组的转动限位销孔，用于限制手柄的旋转角度，确保磁路通断两个档位都能精准到位，不会出现档位模糊、磁力不足的问题。顶部的手柄采用圆柱式包胶结构设计，握持直径符合人体工程学要求，即使佩戴劳保手套也能轻松施加旋转力矩，手柄的旋转行程控制在90度范围内，操作时不需要大幅度转动手腕，在狭小空间内也能完成开关操作。

　　安装边界设计上，装置底部的吸附面做了高精度平面加工，平面度控制在较高公差范围内，确保与被吸附表面能够充分贴合，避免因接触面存在间隙导致吸附力大幅衰减。端盖上的四个沉头孔采用标准沉孔尺寸，适配常用的内六角圆柱头螺钉，安装时螺钉头部完全沉入沉孔内，不会突出上端盖表面，避免对手柄旋转造成干涉。装置整体的外壳采用导磁性能优异的低碳钢材质加工，表面做了发黑防锈处理，能够适应车间内多油污、多铁屑的使用环境，日常维护仅需要及时清理吸附面的铁屑即可，不需要额外的润滑保养。

　　在实际使用场景中，该类磁力固定装置可替代传统的焊接压板、C型夹等工装，在大型钢结构焊接作业时，可快速吸附在工件表面作为定位靠山，对齐工件拼接位置，不需要点焊临时固定，减少后续打磨焊点的工序；在机加工车间，可配合角度板使用，将工件快速吸附在铣床、磨床工作台面上，完成小型零件的铣削、磨削加工装夹，尤其适合薄板类零件的装夹，避免传统压板装夹导致的工件变形问题；在设备装配环节，可作为临时固定件吸附在设备机架上，悬挂安装工具或者定位装配辅助件，不需要在机架上焊接临时支架，减少对设备外观的破坏。设计过程中充分考虑了车间使用的恶劣工况，整体结构无外露的易损部件，磁路腔体采用密封式设计，可有效阻挡切削液、焊接飞溅、铁屑进入腔体内部，延长装置的使用寿命，手柄与转轴的连接部位采用防松结构设计，长期反复旋转操作也不会出现手柄松动脱落的问题。
