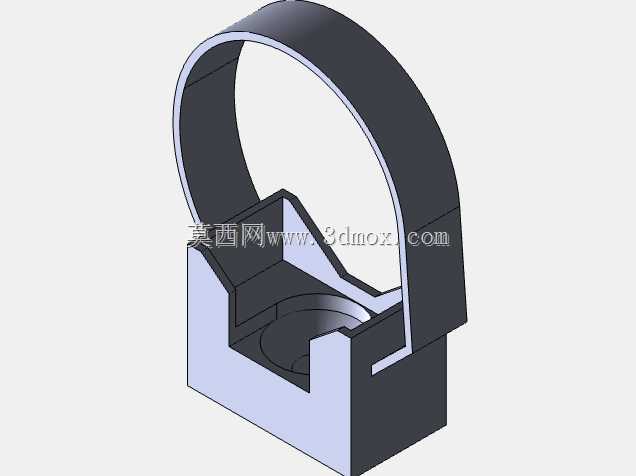

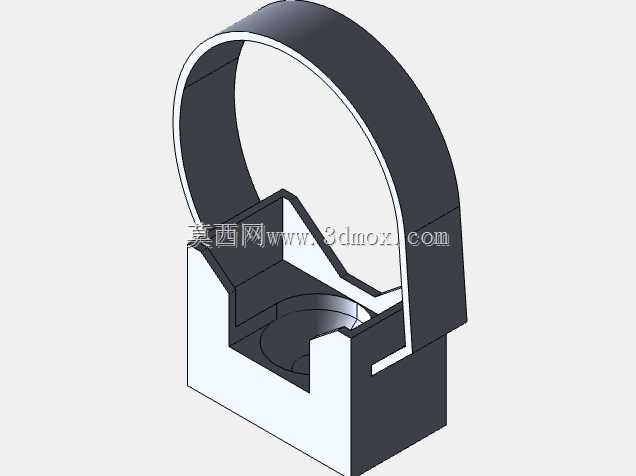

PRNT16-32型管线电缆支撑固定卡扣结构

　　设计阶段首先考虑的是安装效率问题，上部的环形抱箍采用带开口的弹性结构，管线卡入时不需要完全拆开卡扣，只需要将开口处对准管线按压到位，就能依靠结构自身的形变抱紧管线外壁，相比传统螺丝锁紧的管卡，单点位安装时间能缩短60%以上，同时环形内壁做了平滑过渡处理，没有尖锐棱角，不会在长期使用中磨损电缆外绝缘层或者塑料管线的外壁，避免绝缘破损带来的安全隐患。底部的安装座采用方块式结构，预留了适配标准自攻螺丝的安装孔位，不管是固定在混凝土墙面、金属机柜梁、设备塑料壳体上，都能找到对应的安装固定方式，安装座与上部抱箍采用一体化连接结构，不存在分体零件容易丢失的问题，现场安装时不需要额外组装配件，拿取即可使用。在建筑机电安装、电气柜内部布线、工业设备管线排布场景中，小直径管线与电缆的固定一直是容易被忽略却直接影响后期运维安全的细节，传统的扎带固定存在受力不均、长期老化松脱、无法重复拆装调整的问题，金属抱箍则容易划伤管线外护套，安装效率偏低，这款适配16-32mm外径范围的管线电缆支撑卡扣，正是针对这类现场痛点完成的结构设计。从实际使用场景来看，这款卡扣可覆盖常规家装穿线管、设备控制电缆、气动软管的固定需求，不管是墙面明装布线、机柜内部理线、设备本体走线固定，都能通过底部的安装座完成定位，不需要额外搭配复杂的安装附件。

　　从尺寸边界来看，这款卡扣的环形抱紧区间覆盖16mm到32mm的外径，在这个尺寸区间内的PVC穿线管、橡胶电缆、PU气动管都能可靠固定，不会出现管径适配间隙过大导致的管线晃动问题，整体结构的外轮廓尺寸紧凑，安装完成后突出安装基面的高度控制在合理范围，不会在密集布线场景中占用过多的排布空间，相邻管线可以保持更小的安装间距，提升布线空间利用率。结构强度方面，整体采用工程塑料材质的设计逻辑，环形抱箍的壁厚经过反复校核，既保证卡入管线时具备足够的弹性变形量，不会因为硬度过高导致卡装困难，又能保证长期抱紧力不会出现应力松弛，在-20℃到60℃的常规使用环境下，不会出现脆裂或者过度软化的问题，底部安装座的受力位置做了加强筋处理，当管线受到外力拉扯时，应力会均匀分散到安装座的整个贴合面，不会出现局部断裂导致的固定失效。

　　在实际布线作业中，这类卡扣的排布间距通常根据管线的材质和外径调整，针对电缆类柔性管线，固定间距控制在300-500mm即可保证布线顺直，针对硬质穿线管，间距可以适当放大到600-800mm，这款卡扣的结构设计完全适配这类常规排布要求，不需要额外定制特殊规格。另外考虑到后期运维的需求，这款卡扣的抱箍结构具备一定的重复拆装能力，当需要更换或者调整管线位置时，只需要适度掰开抱箍开口就能取出管线，不需要破坏卡扣本身或者安装基面，调整完成后重新卡入即可恢复固定功能，相比一次性的扎带固定方式，能大幅降低后期运维的材料成本和人工成本。

　　在结构建模过程中，重点校核了抱箍开口处的形变应力，确保反复拆装10次以上不会出现断裂或者塑性变形，同时安装座与安装基面的贴合面做了平面度处理，安装后不会出现翘边、晃动的问题，环形抱紧面的弧度经过多轮调整，与适配管径的外壁贴合面积达到70%以上，抱紧力均匀分布在管线接触面上，不会出现局部应力集中压伤管线的情况。针对不同的使用场景，这款卡扣的结构也预留了一定的拓展空间，比如在有更高固定力要求的场景，可以在抱箍外侧额外增加扎带绑扎的槽位，进一步提升固定可靠性，在需要绝缘隔离的场景，整体材质本身就具备良好的电气绝缘性能，不需要额外增加绝缘衬垫就能满足电气安全要求。
