多孔式真空吸附工作台结构设计

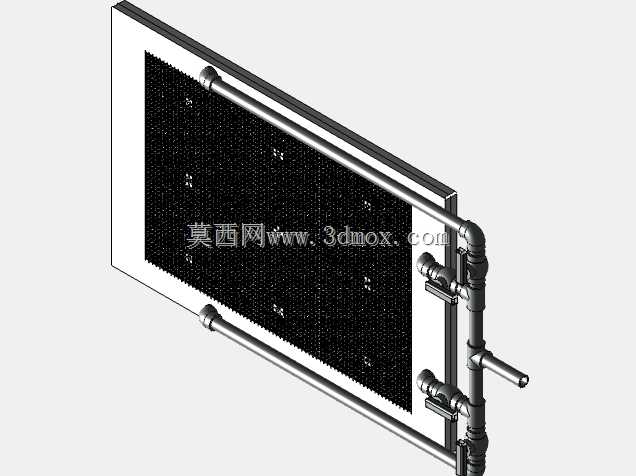

　　在精密加工、SMT贴片、丝网印刷、薄型工件夹持等生产场景中，传统机械夹具容易对薄壁、脆性、易变形工件造成压痕、装夹变形甚至表面损伤，真空吸附工作台凭借均匀分布的吸附力、无遮挡的工件加工面，成为这类场景下的核心工装部件。这款真空工作台采用框式主体结构，台面密布均匀排布的微小吸附孔，可实现对不同尺寸片状、板状工件的全域均匀吸附，避免局部应力集中导致的工件翘曲问题。

　　从结构设计逻辑来看，主体框架采用矩形截面型材拼焊后整体加工的工艺路线，保证台面平面度控制在0.1mm/㎡以内，满足精密加工、印刷工序对基准面平面度的严苛要求；侧边集成的气路管路采用硬管连接搭配快插接头布局，将真空接口统一引出至设备侧方，既减少气路弯折带来的压损，也方便与车间集中真空系统或独立真空泵站对接，气路分支处设置的通断阀组可根据工件实际覆盖范围分区控制吸附区域，在加工小尺寸工件时关闭未覆盖区域的气路，提升真空吸附效率，降低真空泵的负载损耗。

　　台面的吸附孔采用阶梯孔设计，上部小孔径保证吸附力均匀分布，下部大孔径流道降低气阻，避免单个孔位堵塞后影响周边区域的吸附效果，孔位排布采用等距矩阵布局，孔间距根据常规加工工件的最小尺寸设定，保证最小规格的工件也能覆盖至少4个吸附孔，获得足够的夹持力。安装边界方面，工作台整体为薄型长方体结构，底部预留标准T型槽安装位，可直接固定在各类加工设备、检测平台的台面上，侧边气路接口的伸出长度控制在合理范围，不会与设备周边的运动部件产生干涉，整体厚度经过优化，在保证内部气腔容积足够的前提下尽可能降低台面高度，减少设备Z轴方向的行程占用，适配更多不同行程的加工设备。

　　在实际使用场景中，这类真空工作台可适配PCB板钻孔、柔性线路板印刷、光学薄膜裁切、薄铝板铣削等多种工序，相比传统的压板装夹方式，无需逐点紧固工件，单次装夹时间可缩短70%以上，且工件整个上表面完全暴露，无夹具遮挡，可实现全幅面一次加工完成，减少多次装夹带来的定位误差。设计过程中针对气腔的密封结构做了专项优化，台面与底部框架之间采用嵌入式密封圈密封，螺栓紧固点沿密封圈周边均匀分布，保证密封面压力均匀，长期使用不会出现真空泄漏问题；侧边管路与主体的连接采用焊接后二次加工密封面的工艺，避免螺纹连接带来的泄漏隐患，保证整体真空度可稳定维持在-0.08MPa以上，对于1mm厚的铝板可提供足够的吸附力，满足高速铣削加工时的夹持要求。针对不同行业的使用需求，该结构可通过调整吸附孔孔径、孔间距以及气腔分区数量，适配不同重量、不同尺寸的工件装夹需求，比如针对大尺寸板材加工场景可加大整体台面尺寸，增加气腔分区数量；针对微小精密零件加工场景可缩小吸附孔孔径，加密孔位排布，提升小工件的吸附稳定性。
