双槽18650锂电池容量检测装置结构

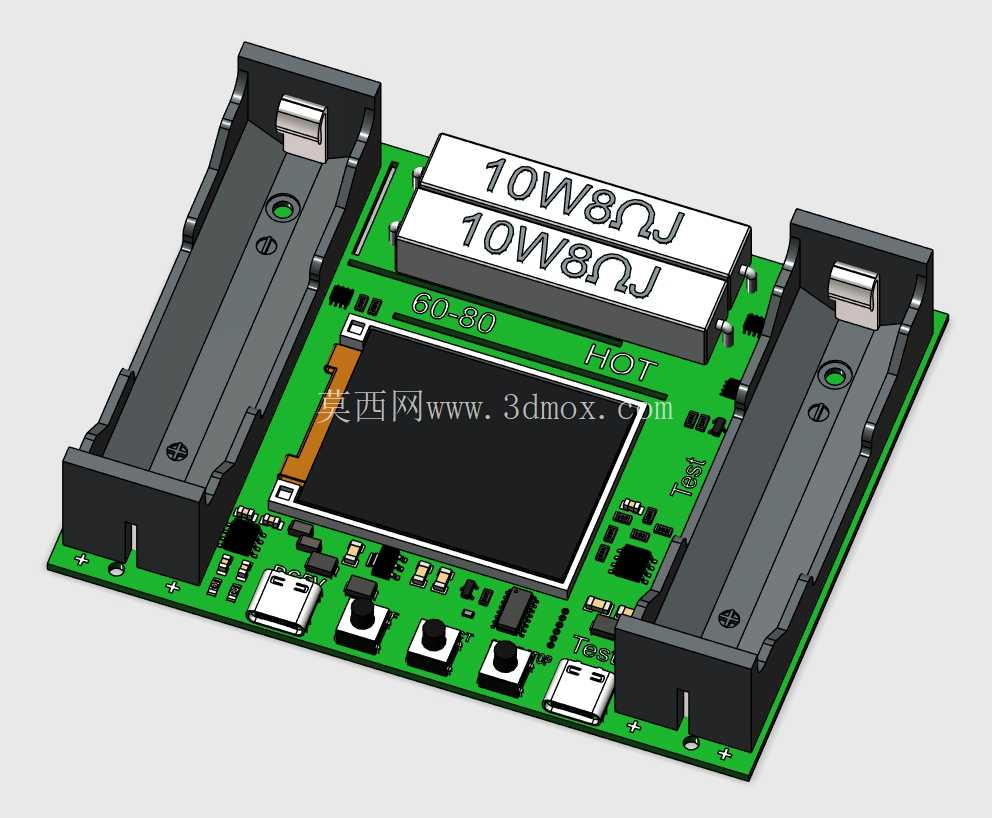

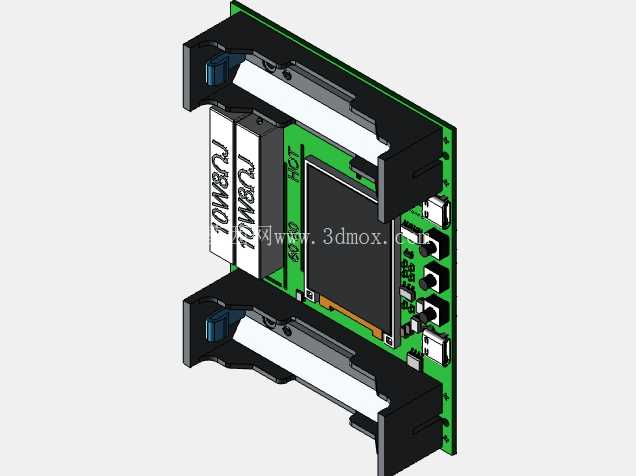

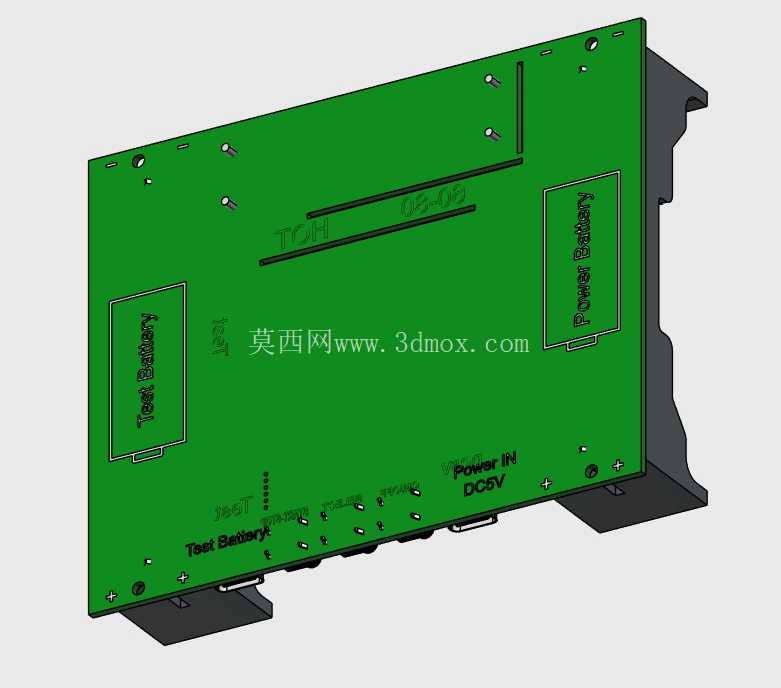

这款双槽位18650锂电池容量检测装置，主要面向锂电池分选、二手电池回收检测、小批量电池组配组场景设计，可独立完成单节圆柱锂电池的容量标定、放电性能核验工作，替代人工接线的繁琐操作，适配市面上绝大多数常规18650规格圆柱锂离子电池，无需额外定制转接夹具即可直接装夹测试。装置整体采用PCB板作为承载基体，所有功能元件直接焊接集成在主板上，省去额外的外壳结构与内部接线，既压缩了整体体积，也减少了接线带来的接触电阻误差，提升检测数据的稳定性。两侧对称布置的18650电池弹片夹具，采用带定位凸点的弹性接触结构，装夹时依靠弹片的预紧力固定电池，接触端采用镀镍处理降低接触阻抗，夹具侧边预留的定位槽可限制电池径向位移，避免测试过程中电池移位导致的接触不良，每个槽位可独立完成测试，互不干扰，支持单槽单独测试也支持双槽同步工作。主板中部集成的彩色显示屏可实时显示当前测试电池的电压、放电电流、已放电容量、测试时长等核心参数，屏幕下方布置的四个轻触按键分别对应功能选择、测试启动/停止、参数确认、数值调整功能，按键采用侧插式焊接结构，按键行程适中，操作反馈清晰，适合频繁点按的测试场景。屏幕上方并排布置的两个10W功率水泥电阻，作为放电负载使用，电阻采用卧式贴板焊接，电阻本体与PCB板之间预留2mm左右的散热间隙，避免放电过程中电阻产生的热量直接传导到PCB板上影响周边元件性能，电阻的功率冗余设计可支持持续大电流放电工况，长时间工作不会出现电阻过热烧毁的问题。主板两侧预留的Micro USB接口可作为供电输入接口，也可通过该接口实现测试数据的导出，适配常规5V直流供电，可直接搭配普通手机充电器使用，无需专用电源适配器，提升了装置的便携性与场景适配能力。PCB板上的走线采用大宽度铜箔设计，大电流回路的铜箔做了开窗加锡处理，降低大电流放电时的线路压降，保证电流采样的准确性，板载的采样电阻采用高精度低温漂型号，可将电流采样误差控制在极小范围内，保证容量计算的精度。装置整体外形为矩形结构，长宽尺寸适配常规桌面放置需求，安装时无需额外固定，直接平放于工作台面即可使用，PCB板边缘做了圆角处理，避免尖锐边角划伤操作人员，所有元件的焊接高度均控制在电阻本体高度以下，不会出现元件突出导致放置不稳的问题。在实际使用场景中，该装置可用于锂电池维修门店的电池性能检测，对回收的二手18650电池进行容量分选，筛选出容量达标、性能一致的电池用于电池组组装，也可用于电子爱好者自制电池组时的单节电池性能核验，避免因单节电池性能差异导致整组电池寿命缩短。设计过程中充分考虑了操作的便捷性，电池装夹无需锁螺丝，直接将电池按正负极方向压入夹具即可开始测试，测试完成后直接取下电池即可更换下一节，单节电池的装夹拆卸时间不超过两秒，大幅提升批量测试的效率。放电过程中装置自带过放保护功能，当电池电压放电至设定的截止电压时会自动停止放电，避免电池过放导致的损坏，同时板载的温度检测元件可实时监测主板温度，当温度超过设定阈值时会自动降低放电电流或者停止测试，提升装置使用的安全性。
