气动系统用透明壳体空气过滤油水分离装置

在气动控制回路的现场运维与前期设计选型中，气源洁净度始终是决定整套气动系统故障率、执行元件使用寿命的核心指标，多数车间现场的压缩空气管网输出的介质，会夹带空压机运行过程中带出的润滑油雾、管路锈蚀产生的金属碎屑、环境温湿度变化凝结的液态水滴，若不对这些杂质做前置拦截，很容易造成电磁阀阀芯卡滞、气缸密封件溶胀磨损、气动仪表测量精度漂移等一系列问题，这类小型空气过滤油水分离装置，正是针对中小流量气动支路的气源净化需求设计的末端处理元件。

从实际应用场景来看，这类装置常被安装在单台气动设备的进气端前端，比如小型装配工位的气动螺丝刀供气支路、自动化产线上的小型气动抓手进气口、汽修门店的气动清洗枪供气管路，也可作为小型实验台架的气源预处理单元，适配流量不大但对气源洁净度有明确要求的用气场景，相比大流量的集中式气源处理站，这类小型分离装置占用安装空间极小，可直接就近固定在设备侧旁的支架上，无需额外铺设大口径旁通管路，能有效缩短洁净气源的输送距离，减少管路二次污染的概率。

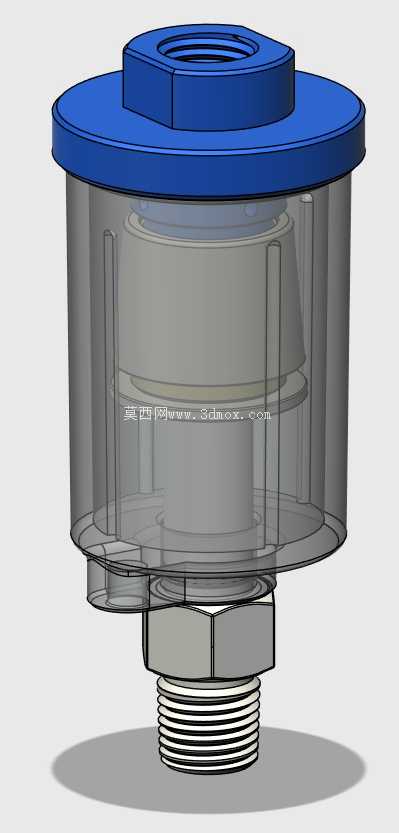

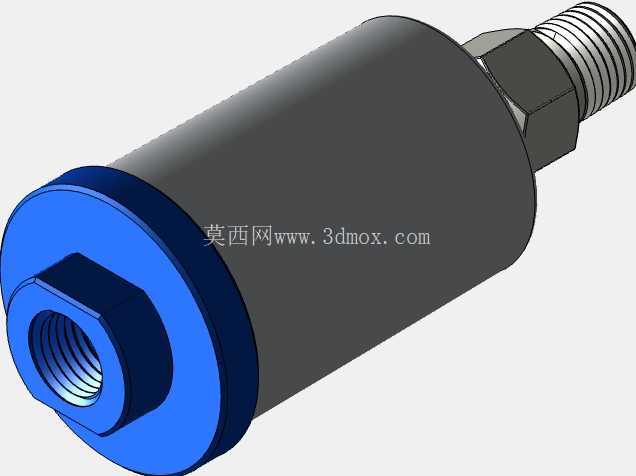

该装置的结构设计充分考虑了现场使用的便利性，上下端盖采用硬质工程塑料材质，顶部设置内螺纹接口用于连接上游来气管路，底部设置外螺纹接口用于对接下游用气设备，接口规格适配常规气动系统常用的管螺纹标准，安装时无需额外加工转换接头，直接与现有管路的标准接头配合即可完成装配，安装边界清晰，整体径向尺寸控制在紧凑范围内，不会在密集排布的气动阀岛旁占用过多安装空间，即使是在设备内部狭窄的布线布管区域，也能顺利完成固定与管路对接。中部壳体采用透明高强度工程塑料制作，这一设计的核心考量是方便运维人员日常巡检时直接观察内部滤芯的污染程度、沉积的液态油水液位，无需拆解设备就能判断是否需要排放积液、更换滤芯，大幅降低日常维护的工作量，避免因维护不及时导致积液满溢后被气流带入下游气动元件。

内部的分离结构采用离心沉降加滤芯拦截的组合设计思路，压缩空气从顶部接口进入装置腔体后，会先沿导流结构形成旋流，利用离心力将密度更大的液态水滴、油滴甩向透明壳体内壁，沿壁面滑落至装置底部的积液腔，完成初步的气液分离；经过初步分离的气流再向上穿过中部的过滤滤芯，拦截气流中残留的细小固态杂质、悬浮状油雾颗粒，最终洁净的气体从底部接口输出至下游用气端。底部的外螺纹接口除了作为出气通道，也可根据使用需求选配小型自动排水阀，无需人工定期操作即可排出沉积的积液，适配无人值守的自动化设备使用场景。

在建模过程中，需要重点关注几个关键配合尺寸的精度控制：一是上下端盖与透明壳体的密封配合面，需要设计合理的密封槽结构，预留标准O型圈的安装余量，保证在常规气动系统工作压力下不会出现漏气问题；二是顶部与底部的螺纹接口尺寸，需要严格遵循管螺纹的标准公差要求，避免安装时出现螺纹配合过紧滑牙、过松漏气的问题；三是内部滤芯的安装定位结构，要保证滤芯与上下导流结构的同轴度，避免气流从滤芯与腔体的缝隙处短路，影响实际过滤分离效果。同时，透明壳体的壁厚设计需要兼顾强度与观察清晰度，壁厚过薄会导致承压能力不足，在系统压力波动时出现开裂风险，壁厚过厚则会增加材料成本，同时降低壳体透明度，影响日常观察的便利性。

从实际使用的工况适配性来看，这类装置的额定工作压力覆盖常规气动系统的常用压力范围，可适配大多数工厂压缩空气管网的输出压力条件，环境温度适配范围也能满足多数工业车间的现场环境要求，无需额外做保温或隔热处理。在进行设备选型匹配时，只需要根据下游用气设备的额定耗气量选择对应通径的规格，保证装置的额定处理流量大于用气设备的最大耗气量，即可避免出现压损过大、供气不足的问题。相比金属壳体的同规格过滤装置，这种透明壳体设计的产品在日常巡检时的效率提升非常明显，运维人员在日常巡线过程中扫一眼就能判断设备的工作状态，不需要逐个拆解检查，对于多工位、多设备的车间来说，能大幅降低运维的人力成本。
