皮带传动式盐块细碎加工设备结构设计

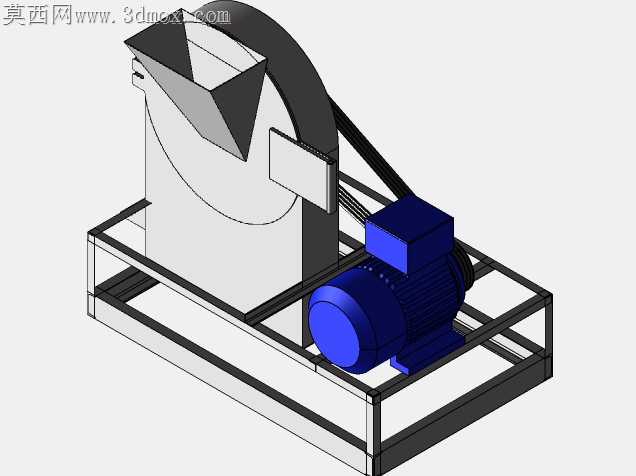

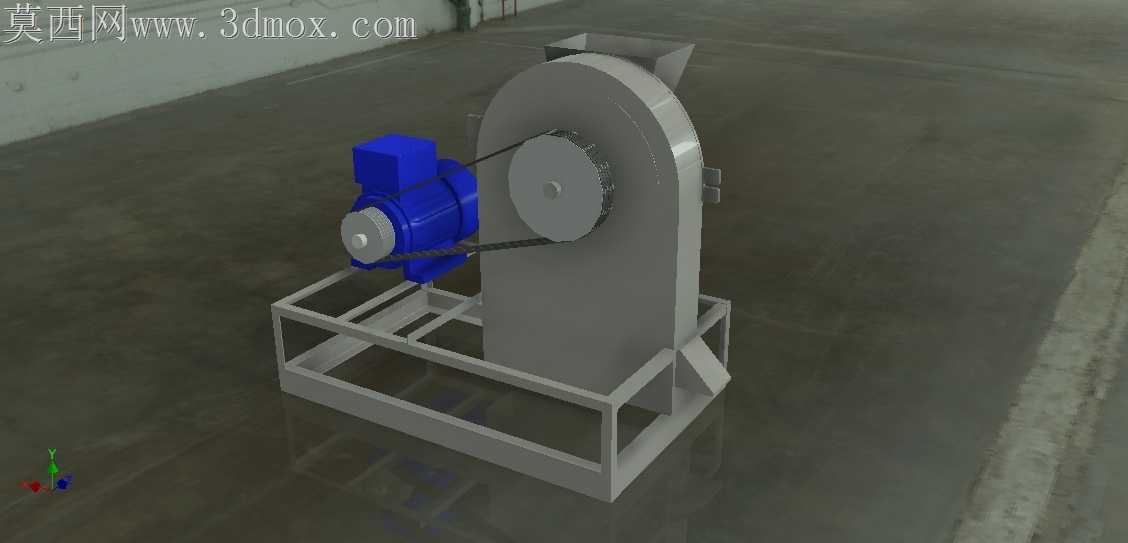

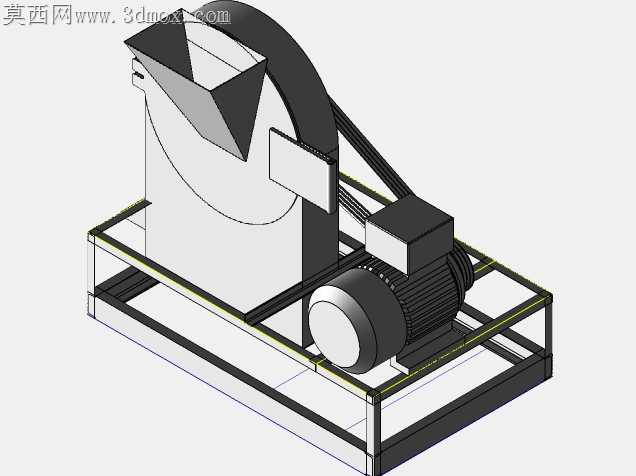

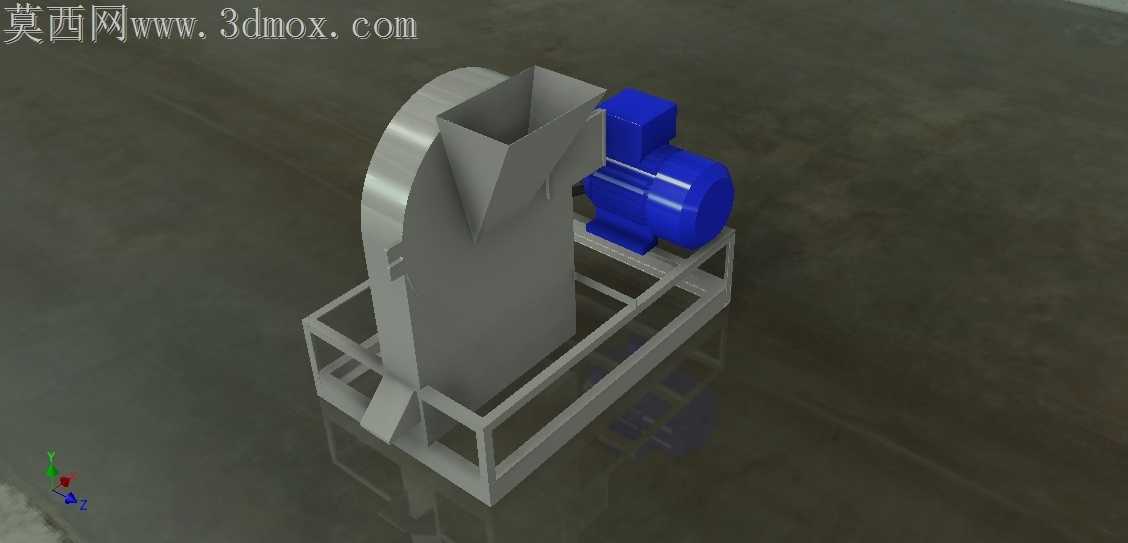

这款盐破碎机主要面向食用盐加工、工业盐预处理的生产场景，针对盐场收储后结块的大块原盐、储运过程中板结的成品盐块做细碎处理，可将硬度不高、易潮解结块的盐块直接碾磨成符合生产要求的均匀粉末状，适配小型食盐分装作坊、中小型盐化工初加工生产线的进料需求，也可作为融雪盐加工、畜牧盐生产环节的前置破碎设备使用，避免大块盐块堵塞后续输送、计量、分装工序的管路与料口。设备整体采用卧式布置结构，核心破碎腔体为立式圆弧仓体设计，进料口设置在腔体顶部偏侧位置，可匹配常规的皮带机上料、人工倒料两种进料方式，出料口直接对接腔体下方的框架预留空间，可直接衔接储料斗或者输送料道，无需额外做转接结构。动力端采用侧置安装的驱动单元，通过皮带传动结构连接破碎腔内部的转子总成，皮带传动的设计一方面可以缓冲盐块进入腔体瞬间的冲击载荷，避免硬启动对驱动单元造成过载损伤，另一方面可以根据实际生产的出料粒度需求，灵活更换不同直径的带轮调整转子转速，兼顾破碎效率与出料粉末的均匀度。设备底部采用方管焊接的一体式框架底座，所有支撑腿的安装孔位做了统一的间距设计，可直接固定在水泥地坪或者钢制操作平台上，整体安装边界紧凑，不需要占用过大的车间空间，框架预留的镂空区域既可以减轻设备整体自重，也方便日常清理腔体下方撒落的盐料，避免盐料长期堆积腐蚀底座结构。破碎腔体的外壳采用厚钢板弯折焊接成型，内壁做了圆弧过渡处理，没有物料残留的死角，避免盐料在腔体内壁潮解结垢，日常维护时只需要打开腔体侧部的检修盖板，就可以快速更换内部的耐磨锤片或者清理卡滞的杂物，不需要整体拆解设备。驱动单元的安装位置做了可调节的滑轨设计，日常维护时可以快速调整皮带张紧度，不需要拆解其他关联部件，设备整体的传动部件都做了外侧防护设计，避免生产过程中盐粉飘落到传动部件上造成磨损，也能防止操作人员误触转动部件引发安全风险。
