板载式VGA视频信号传输接口结构

日常做工业控制板卡、商用显示设备、老式台式机主板的结构设计时，VGA接口是绕不开的板载接插件选型项，这次建模的这款15针VGA端口，就是针对板端直装场景做的结构还原，完全匹配常规PCB安装的尺寸边界。先从实际安装场景说，这类接口主要用在需要输出模拟RGB视频信号的设备上，不管是工业工控机的后置IO面板、老式显示器的信号输入侧，还是嵌入式开发板的视频输出端，都能看到这类结构的身影，它的核心作用就是实现模拟视频信号的稳定传输，把主板端输出的三基色、行场同步信号通过插针传导到连接线端，最终输出到显示设备完成画面呈现。

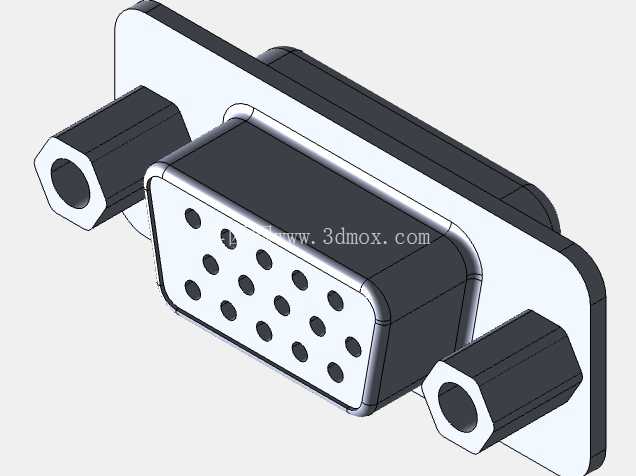

从结构设计思路来看，这款接口采用的是标准D-sub 15pin的排布逻辑，金属屏蔽外壳做了全包覆设计，能有效减少外界电磁信号对视频传输的干扰，避免画面出现水波纹、闪屏这类常见的信号干扰问题。接口前端的插芯部分做了防呆设计，梯形的外轮廓能保证公头对接时不会插反，15个针孔按照三排五列的标准间距排布，每个孔位的公差控制在0.1mm以内，保证公头插针插入时接触紧密，不会出现虚接导致的缺色、信号断连问题。两侧的六角固定柱是结构设计里的关键细节，安装时可以穿过PCB或者设备面板的预留孔，用螺母从另一侧锁紧，把整个接口牢牢固定在安装位上，哪怕频繁插拔VGA线，也不会出现接口松动、焊盘脱落的问题，固定柱的内螺纹是标准M3规格，和市面上通用的VGA线固定螺丝完全匹配，不需要额外定制紧固件。

再说到安装边界的尺寸控制，这款接口的板端插针长度是按照常规1.6mm厚度PCB设计的，过波峰焊时插针刚好露出焊盘0.8-1.2mm，保证焊锡能充分浸润焊盘，不会出现虚焊或者插针顶到对面元器件的问题。接口主体的突出高度从PCB板面算起是13.5mm，刚好匹配标准机箱后置IO挡板的开口深度，不会出现接口突出过多或者凹进挡板内部导致VGA线插不到位的情况。金属安装法兰的宽度和D-sub接口的标准开口尺寸完全一致，装配时能刚好卡在面板开口里，不会出现左右晃动的间隙。插芯部分的塑胶材质选用的是耐温阻燃的PBT材料，过回流焊或者波峰焊时不会出现受热变形、针孔移位的问题，金属外壳采用的是镀镍冷轧钢板，既有足够的结构强度，又能起到良好的电磁屏蔽作用，表面不容易氧化生锈，能适应工业场景下多尘、温湿度变化大的使用环境。

实际选型使用的时候要注意，这类板载VGA接口的焊盘排布要和PCB上的走线对应，三基色信号的走线要做等长处理，同时远离板上的高频信号线路，避免信号串扰。固定柱的焊盘要做加大处理，增强焊接后的结构强度，因为插拔VGA线时的受力主要集中在两侧的固定柱上，如果焊盘太小，多次插拔后很容易出现焊盘脱落的问题。另外接口的金属外壳要预留接地焊盘，和PCB的保护地连通，才能真正起到电磁屏蔽的作用，要是外壳悬空，屏蔽效果会大打折扣，很容易受外界电磁干扰影响显示效果。

从结构细节来看，插芯内部的每个针孔都做了收口处理，公头插针插入时能和孔壁的接触弹片充分贴合，接触电阻控制在10毫欧以内，保证信号传输的稳定性，长时间使用也不会因为接触电阻过大出现信号衰减的问题。接口和公头对接后的插拔力控制在15-20N之间，既不会因为太松容易脱落，也不会因为太紧导致插拔困难，日常设备维护时不需要太大力气就能完成线缆的插拔。整个接口的所有棱角都做了倒圆角处理，装配时不会划伤操作人员的手，也不会刮伤连接的线缆外皮。
