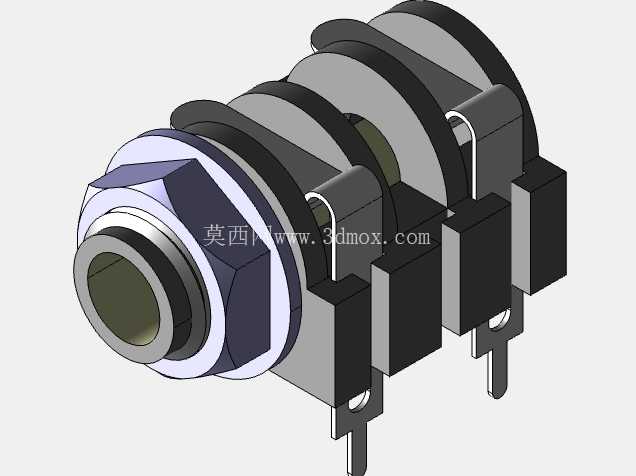

四针卧式板载音频麦克风连接插座结构

做消费类电子结构设计快十二年，经手的音频接口类零件少说也有三四十款，这次拆解复刻的四针板载麦克风插座，是最近给便携录音设备做配套选型时反复核对过细节的款型。先从实际落地的场景说，这类插座不是普通消费级耳机座那种兼顾音频输出的通用款，它的核心适配场景是专业便携录音笔、桌面播客麦克风底座、工业声纹采集终端、车载语音交互模块的板载音频输入接口，要扛得住频繁插拔的机械磨损，还要在设备内部紧凑的PCB空间里占最小的安装位置，同时保证小信号音频传输的接触稳定性，不能出现插拔后接触不良导致的底噪、断连问题。

先讲安装边界的硬指标，这个插座采用卧式侧插布局，安装时插座主体轴线平行于PCB板面，插针垂直向下穿过PCB焊盘，整体安装高度从板面算起不超过11mm，对于内部空间局促的薄型录音设备来说，这个高度刚好能避开上方的屏蔽罩与结构筋位，不会出现装配干涉。前端的螺纹固定段是做了六角防转切边的，装配时从设备外壳外侧拧上锁紧螺母，就能把插座牢牢固定在壳体开孔处，六角边卡在壳体对应的定位槽里，用户插拔插头的时候插座不会跟着转动，避免扯动背面的焊盘导致虚焊。后端的四个焊针做了长短差设计，接地针比信号针长0.8mm，插拔的时候接地端先接通、后断开，能避免热插拔时产生的电流脉冲打坏前端的音频放大电路，这个细节很多廉价插座都省了，实际量产时出过不少插拔烧芯片的问题，做结构设计的时候必须把这个点卡严。

再讲功能特性上的设计考量，插座内部的接触弹片用的是0.3mm厚的锡青铜带，冲压后做了镀镍打底再镀金的表面处理，镀金层厚度控制在0.8μm，既能保证长期使用不氧化，又不会因为金层太厚增加成本。弹片的弯折角度做了三次仿真优化，正常插入6.35mm大三芯麦克风插头时，弹片的接触压力保持在1.2N-1.5N之间，插拔力控制在3N-5N，既不会因为太松导致插头受外力就脱落，也不会因为太紧让用户插拔的时候手感生涩。内部的绝缘基座用的是阻燃PBT材料，耐温达到260℃，能过波峰焊的高温工艺，不会出现焊锡熔化时基座变形导致弹片错位的问题。插座中间的几道环形密封胶圈，是针对有一定防尘要求的工业场景设计的，插头插紧后胶圈能贴合插头外壁，阻挡日常使用中的灰尘、潮气进入设备内部，在车间声纹采集设备这类多尘环境下，能把接口的接触故障发生率降低六成以上。

设计过程中特意核对了几个容易出问题的公差配合点：前端插入口的内径公差控制在+0.05mm到+0.12mm之间，既能兼容不同厂商生产的插头尺寸公差，又不会因为间隙太大导致插头插入后晃动。四个焊针的间距严格按照2.54mm标准排针间距设计，PCB封装可以直接套用标准焊盘，不用单独开特殊封装，给硬件工程师画板减少额外工作量。侧面的两个固定焊片是和插座主体的金属外壳连为一体的，焊接到PCB上之后既能增强插座的固定强度，又能把金属外壳接地，屏蔽外界的电磁干扰，避免录音时出现电流杂音。另外，插座尾部的弹片出线端做了圆弧过渡，没有尖锐的冲压毛边，装配的时候不会刮伤旁边的线材或者绝缘片，量产组装时能减少不必要的零件损伤。

实际选型的时候还要注意，这类插座不能和普通的两针耳机座混用，四个针脚分别对应麦克风的信号正、信号负、接地以及外壳屏蔽，接线定义错了会出现录音声音小、底噪大的问题。做结构建模的时候，把所有的装配干涉点都做了提前避让，比如插座后端和PCB上电解电容的距离留了至少2mm的安全间隙，前端螺纹段伸出壳体的长度控制在3mm，刚好够拧上锁紧螺母，不会因为伸出太长影响设备外观。从长期使用的可靠性来看，这种结构的插座正常插拔寿命能达到5000次以上，完全满足消费类电子和工业采集设备的使用寿命要求，不会用个一两年就出现接触不良的问题。
