2.4寸ILI9341显示屏TFT安装固定框架

在嵌入式开发、小型工控终端、手持检测设备的硬件结构搭建环节，显示屏的固定安装一直是结构设计中需要兼顾防护、定位与装配效率的细节部分，这款适配240×320分辨率2.4寸ILI9341显示屏的TFT框架，正是针对这类小尺寸屏的安装痛点完成的结构设计。日常做小型手持设备、桌面式检测终端的结构适配时，裸屏直接安装往往存在边缘磕碰损坏、排线受力拉扯、屏幕与面板贴合缝隙不均的问题，这类框架的核心作用就是给屏幕提供刚性支撑边界，同时预留出合理的装配公差，避免屏幕与硬质壳体直接接触造成的应力碎裂。

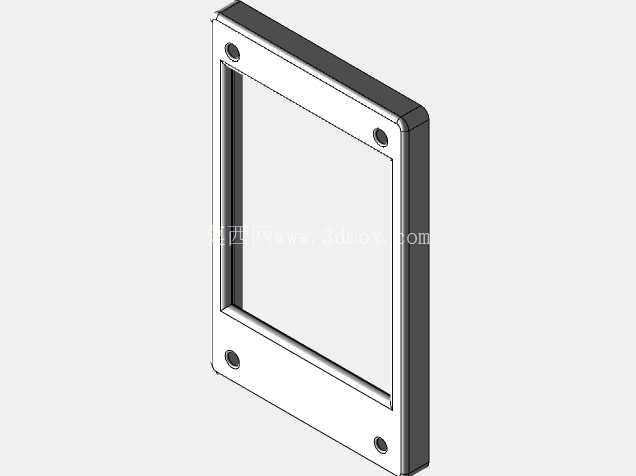

从实际使用场景来看，这类框架常被用在便携式环境检测仪、小型工业参数采集终端、DIY开源硬件掌机、桌面状态提示屏这类设备上，这类设备的内部空间普遍紧凑，屏幕往往紧贴设备前面板布置，框架的厚度设计直接影响整机的前面板堆叠高度。这款框架采用矩形围边式结构，整体外轮廓匹配2.4寸TFT屏的安装边界，内框尺寸刚好贴合屏幕的显示区域边缘，既能够遮挡屏幕侧边的非显示黑边与排线连接部位，又不会遮挡有效显示范围，保证前面板的视觉整洁度。

设计思路上，框架做了分层台阶结构，靠近屏幕一侧的内凹台阶深度刚好匹配屏幕的基板厚度，屏幕嵌入后不会出现前后窜动，四个角位置预留的沉头安装孔，可以通过螺丝直接将框架连同屏幕一起固定在设备壳体的前面板内侧，不需要额外做屏幕压片结构，减少装配零件数量。框架的侧边做了微小的倒角处理，一方面避免安装时锐边划伤操作人员或者刮损屏幕排线，另一方面也能在嵌入壳体安装槽时起到导向作用，降低装配对位的难度。考虑到这类小尺寸屏幕很多时候会搭配触摸层使用，框架的台阶深度也预留了0.2mm左右的冗余量，能够兼容带普通电阻触摸层的屏幕安装，不需要额外修改框架尺寸。

安装边界方面，框架的四个安装孔位中心距匹配市面上主流通用2.4寸ILI9341模块的固定孔位置，不需要重新在壳体上打孔定位，直接替换原有简易固定结构即可使用。框架的外边缘与壳体安装槽之间预留了0.15mm的单边间隙，既能够保证框架顺利嵌入，又不会出现过大的缝隙导致屏幕晃动。框架背面与屏幕排线连接的位置做了局部避空，不会挤压到屏幕与驱动板连接的FPC排线，避免排线长期受挤压出现接触不良的问题。在材质适配性上，这类结构既可以采用铝合金铣削加工做轻量化金属固定件，也可以采用注塑工艺批量生产，结构本身没有倒扣、薄刃等不利于加工的特征，拔模斜度设置合理，不管是手板打样还是批量生产都有较好的工艺适配性。

实际装配过程中，只需要先将屏幕对准框架的内凹台阶放平，确认排线位置对准避空槽后，就可以将框架整体嵌入设备前面板的安装位，通过四个角的螺丝锁紧即可完成屏幕的固定，不需要额外打胶或者增加缓冲泡棉，框架本身的台阶结构就能够限制屏幕的六个自由度，在设备受到常规振动、冲击的情况下，屏幕也不会出现移位或者松动的情况。对于做小型嵌入式设备结构设计的工程师来说，这类成熟的固定框架结构可以直接复用在同尺寸屏幕的项目中，减少重复建模的工作量，同时经过实际装配验证的孔位与间隙尺寸，也能降低打样阶段出现装配干涉的概率，缩短项目的结构调试周期。
