直流三位数显电压电流功率监测表头

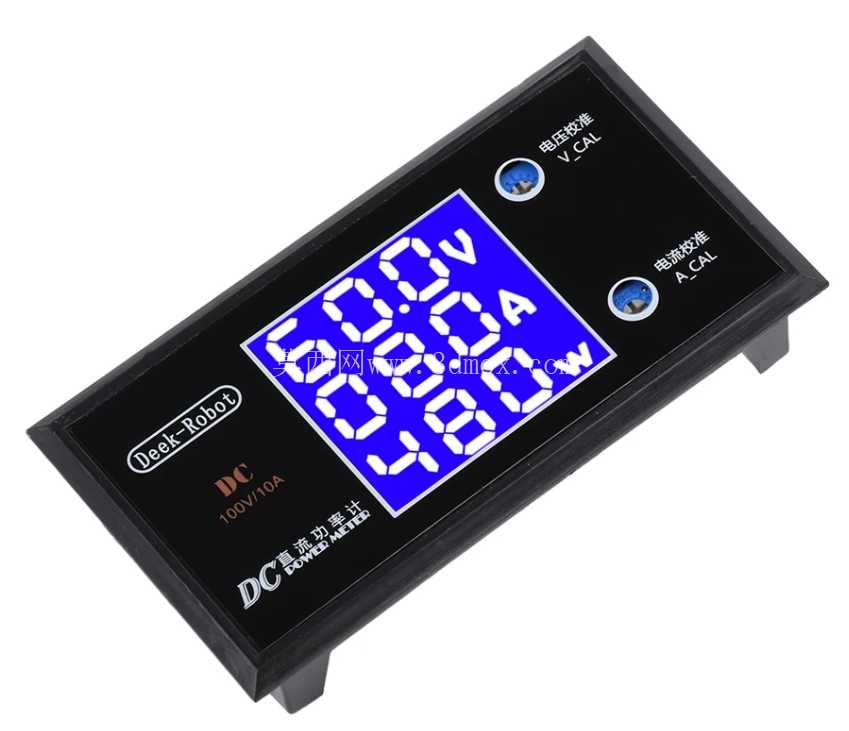

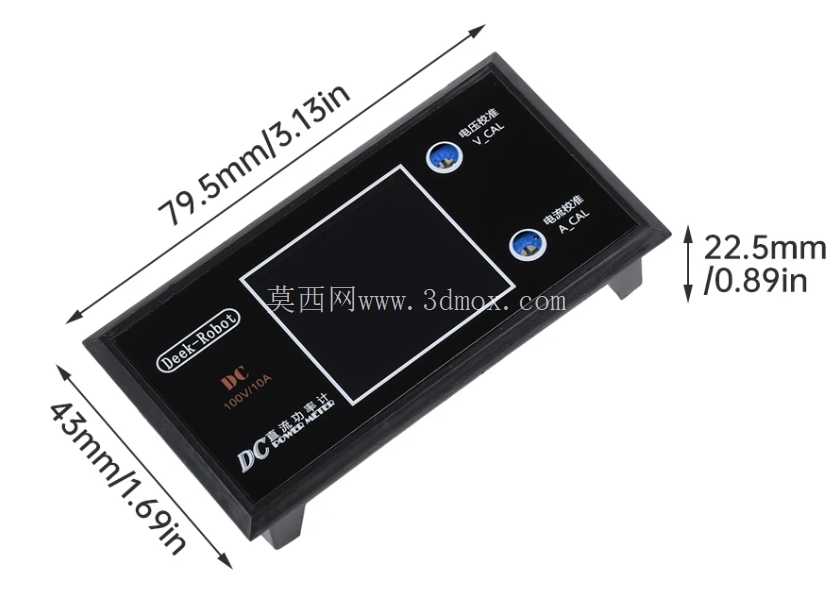

这款直流数显监测表头主要面向低压直流供配电场景的参数可视化需求，常见应用覆盖桌面直流电源改造、小型光伏离网系统参数监测、车载用电设备功耗统计、DIY电子实验台供电参数实时显示等场景，能够替代传统指针式表头，同时集成电压、电流、功率三类参数的实时采集与显示功能，无需额外搭配分流器、分压模块等外接采样元件即可独立完成测量工作。从功能设计层面看，表头正面设置两个校准电位器，分别对应电压校准与电流校准通道，在出厂校准基础上，使用者可根据实际采样线路的线损、分流元件精度偏差进行现场微调，保障长期使用后的测量准确度；显示区域采用高对比度蓝底白字段码屏，三位数显的量程设计匹配DC100V、10A的测量上限，可同时轮询或同屏显示实时电压、电流、功率数值，屏幕发光设计可适应弱光配电柜体内部、设备机箱内部等光线不足的安装场景，无需额外辅助照明即可清晰读取数值。结构设计上，表头采用嵌入式安装的矩形壳体，壳体边缘设置限位卡扣，可直接卡在标准开孔的设备面板上，无需额外螺丝固定即可完成装配，安装边界适配常规小型配电面板、DIY设备机箱的开孔尺寸，壳体后部预留接线引脚，分别对应电源输入、电压采样、电流采样回路，引脚间距符合通用接插件的配接标准，可直接与常规2.54mm间距接插件对接，降低接线难度。设计过程中充分考虑了电子DIY爱好者与小型设备集成的实际需求，壳体采用阻燃ABS材质，表面做哑光处理避免强光下的反光干扰，屏幕区域与壳体表面齐平，减少积灰同时便于日常擦拭清洁；两个校准电位器设置在屏幕同侧的面板区域，无需拆下表头即可完成校准操作，校准完成后可粘贴防尘贴覆盖电位器孔位，避免车间粉尘、潮湿空气进入表头内部影响电路稳定性。实际使用中，该表头可直接串联在直流供电回路中，电压采样回路并联在被测供电线路两端，无需额外外接辅助电源即可从被测回路取电工作，当被测线路电压处于正常工作区间时即可自动启动显示，降低了布线复杂度；电流采样采用内置锰铜分流器方案，相比外接分流器的设计减少了外部接线节点，降低了线路接触电阻带来的测量误差，同时分流器与表头电路做了热隔离设计，避免大电流持续工作时分流器的热量传导至显示电路与主控芯片，提升长时间满量程工作的稳定性。针对不同安装场景的适配性，表头的安装卡扣具备一定弹性余量，可适配1-2mm厚度差的面板材质，无论是亚克力DIY面板、金属设备机箱面板还是塑料配电柜体面板都能可靠固定，不会出现松动滑脱的问题；壳体后部的接线引脚做了镀锡处理，既可以直接焊接导线，也可以搭配冷压接插件实现快速插拔，方便设备批量组装时的快速接线与后期维护更换。从测量逻辑上看，表头内置的运算芯片可实时根据采集到的电压、电流值计算实时功率，无需外部计算单元，数值刷新频率适配人眼读取习惯，不会出现数值跳变过快难以读取、或是刷新延迟无法捕捉瞬时参数变化的问题，对于直流电机启动、负载接入瞬间的电流冲击也能做到有效捕捉，同时不会因为瞬时过流出现显示锁死、数值错乱的问题。
