带GPS功能四端口千兆5G工业路由器

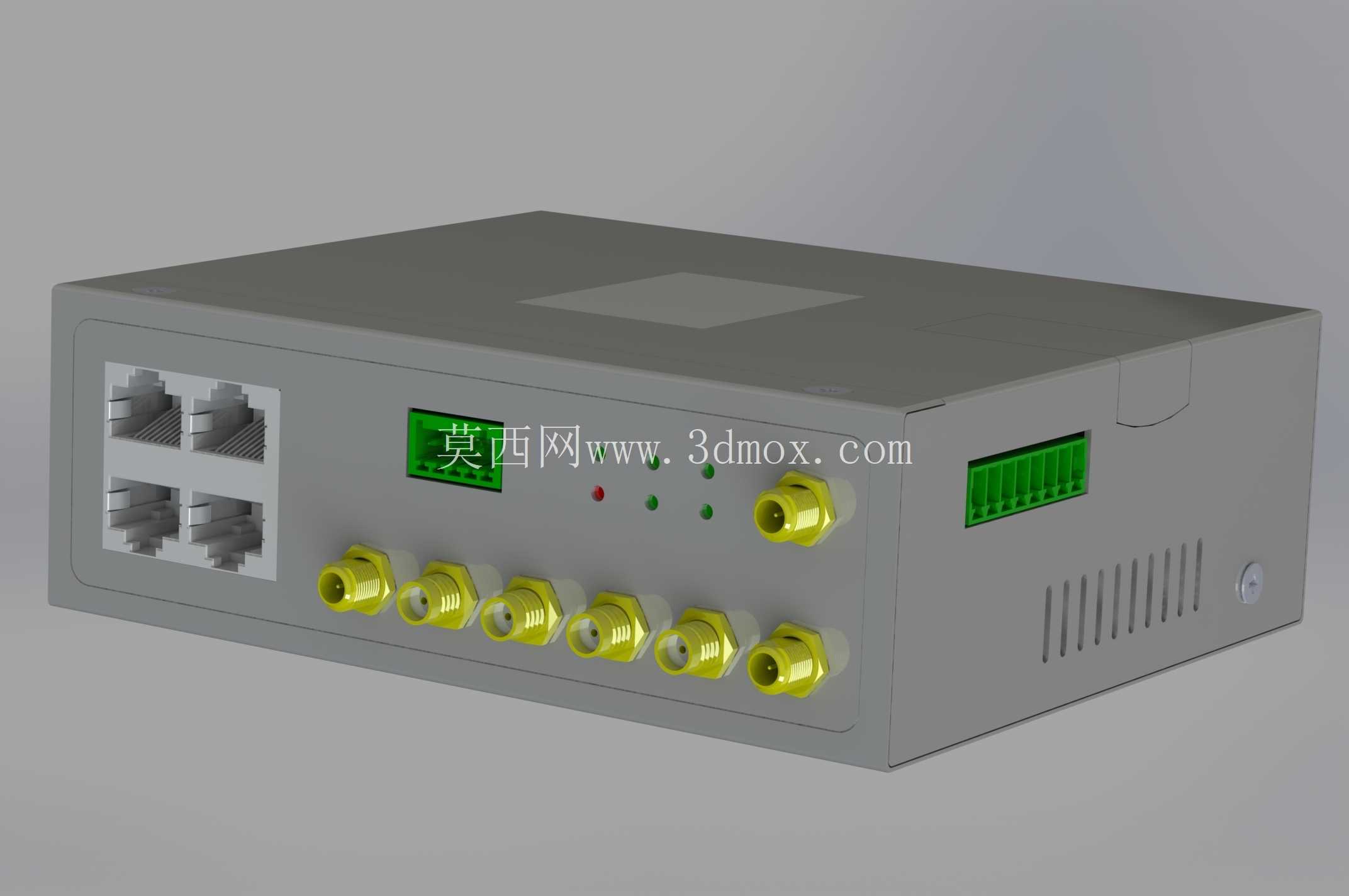

这款工业级5G路由器的结构设计，首先围绕户外复杂工况的安装适配展开，壳体采用一体压铸成型的铝合金材质，兼顾散热效率与结构强度，整机边角做了R3圆弧过渡处理，避免安装过程中割伤线缆或操作人员。从接口布局来看，正面左侧排布四个RJ45千兆以太网端口，分上下两排整齐布置，端口间距预留了12mm的操作空间，方便现场带水晶头保护套的网线插拔，不会出现相邻接口干涉的情况；以太网端口右侧是状态指示灯区域，分别对应电源、系统运行、网络连接、GPS定位四个状态，采用红绿双色灯珠，指示灯下沉1.5mm设计，避免户外强光下产生眩光影响运维人员判断。指示灯下方横向排布六个SMA型射频接口，用于连接2.4G、5G频段的外置天线，接口中心距统一为16mm，匹配常规工业天线的安装尺寸，不会出现天线拧装后互相遮挡的问题；射频接口最右侧单独设置一个GPS天线接口，位置相对独立，方便现场区分通讯与定位天线，减少接线错误概率。设备右侧面预留了绿色端子排的扩展接口，可接入数字量输入输出信号，满足工业现场数据采集的联动需求，端子排下方开有宽度1.5mm的长条状通风散热孔，开孔方向斜向下45度，既能保证内部热量散出，又能避免户外雨水、灰尘直接进入设备内部。

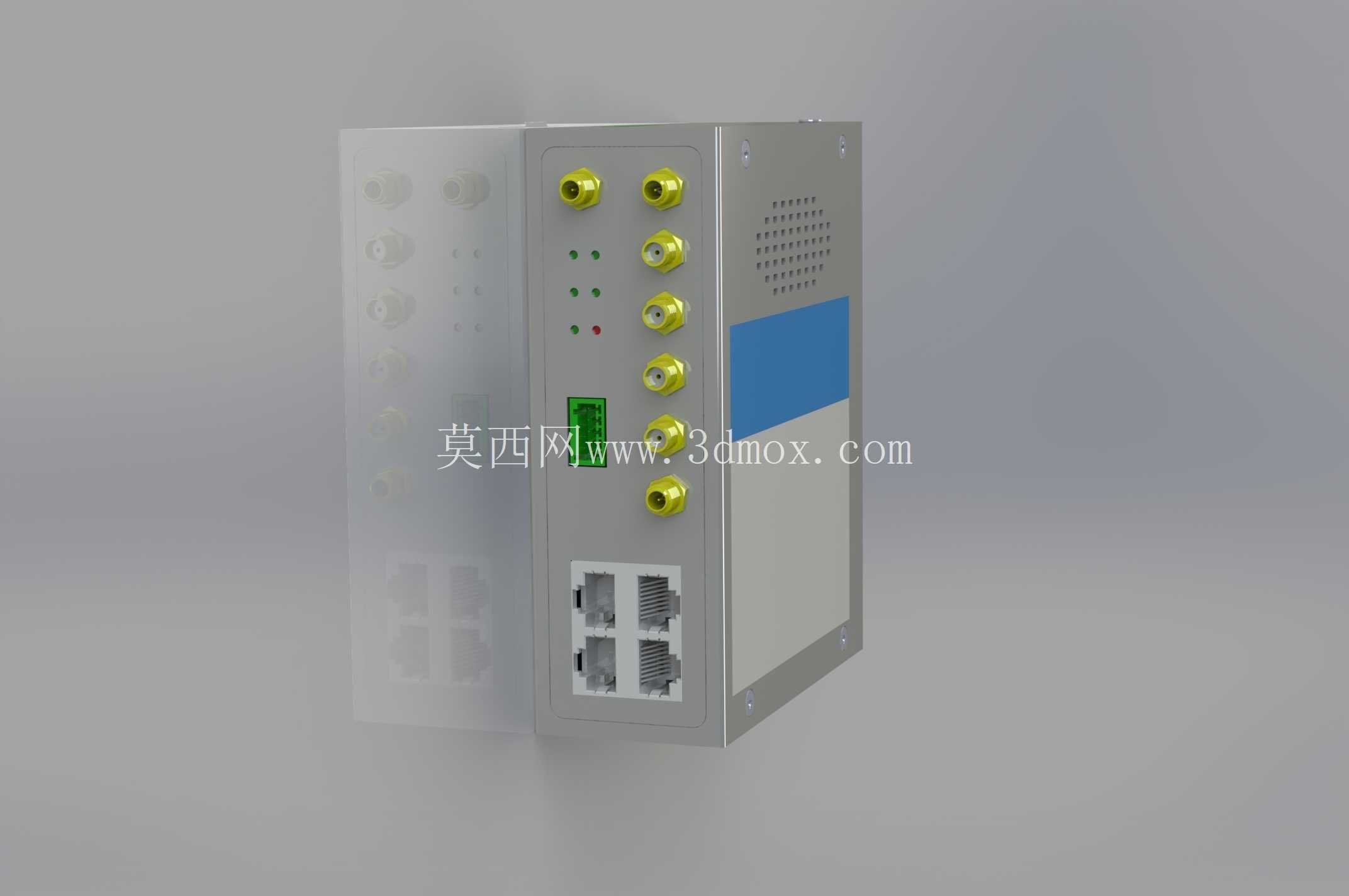

从实际应用场景出发，这款设备主要面向工业现场的无线组网需求，可部署在智慧工厂的生产车间、偏远矿区的作业点位、户外光伏电站的监测站点、城市智慧灯杆的设备舱内，为现场的PLC、传感器、工业摄像头、工控机等设备提供稳定的有线+无线网络接入，同时通过内置的GPS模块实现设备自身的位置定位，方便运维平台对分散部署的终端设备进行点位管理与故障定位。设计过程中充分考虑了工业现场的安装边界，整机宽度控制在180mm以内，深度120mm，高度45mm，既可以通过底部的卡扣固定在标准DIN导轨上，也可以通过壳体两侧的安装耳用螺丝固定在设备舱内壁，安装孔位兼容市面主流工业网关的安装尺寸，替换旧设备时无需重新打孔，降低现场改造的工作量。

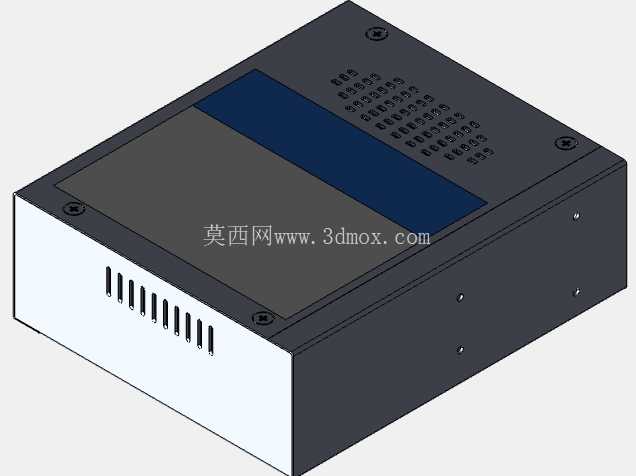

内部结构设计上，主板与壳体之间预留了3mm的导热硅胶片安装空间，将主控芯片、5G模组的热量直接传导到铝合金壳体上，通过壳体整体散热，无需内置散热风扇，避免了风扇转动带来的积灰、寿命短的问题，适应长时间不间断运行的工况。所有接口的焊接位置都做了加强筋固定，以太网端口增加了金属屏蔽层，既可以抵御工业现场的电磁干扰，也能避免现场插拔网线时力度过大导致焊盘脱落。设备的电源接口采用宽压设计的端子接线，支持9-36V直流电压输入，适配工业现场常见的12V、24V供电系统，电源输入端增加了防反接、过流保护电路，避免现场接线错误烧坏设备。从建模细节来看，所有接口的尺寸都严格按照对应元器件的规格书绘制，RJ45端口的卡扣位置、SMA接口的螺纹长度、端子排的针脚间距都和实物一致，结构工程师在做设备舱布局设计时，可以直接调用这个模型进行干涉检查，提前验证线缆弯折半径、安装操作空间是否满足要求，减少后期样机试制时的结构修改次数。
