多规格铝制电子散热片组合结构设计

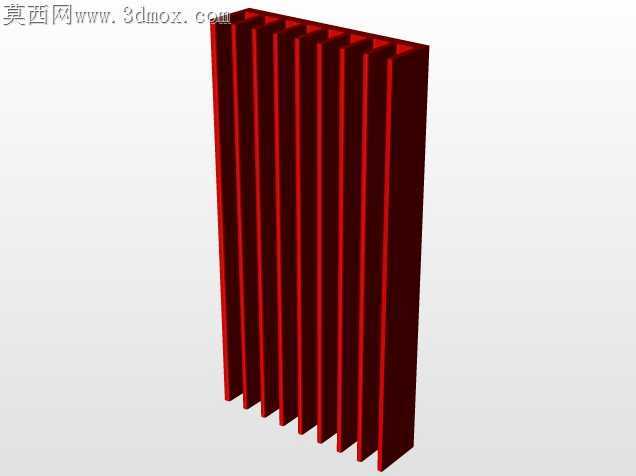

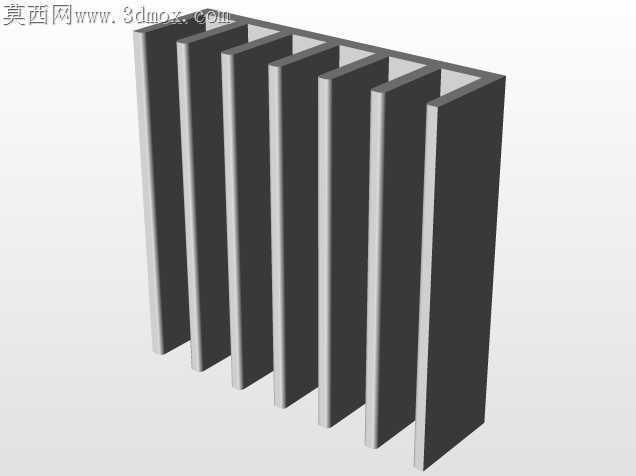

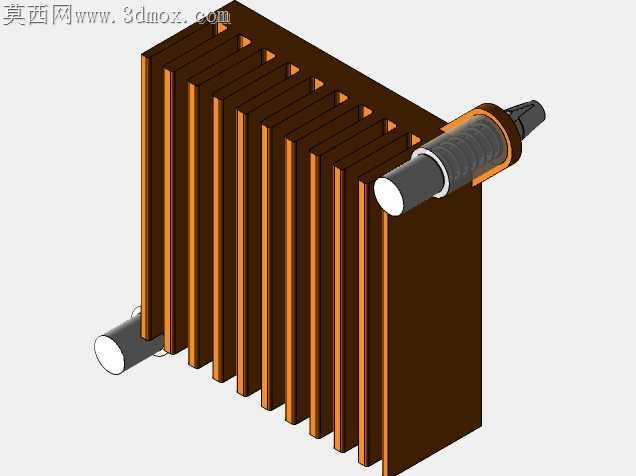

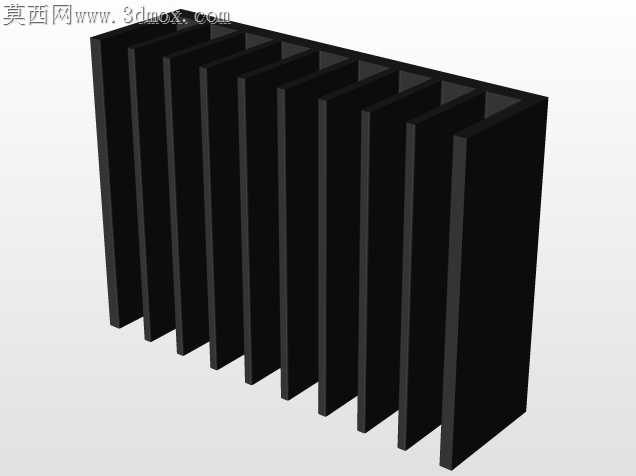

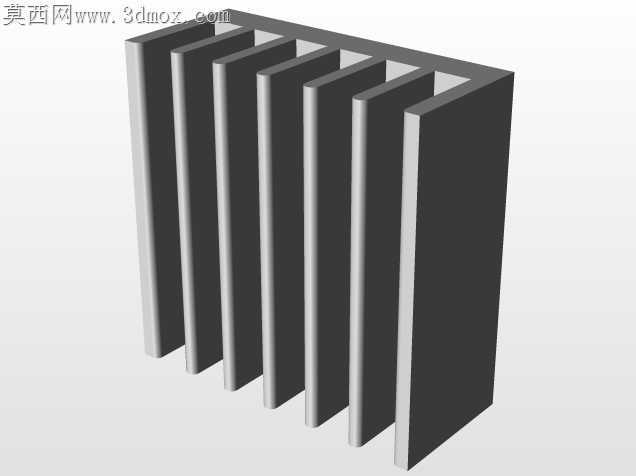

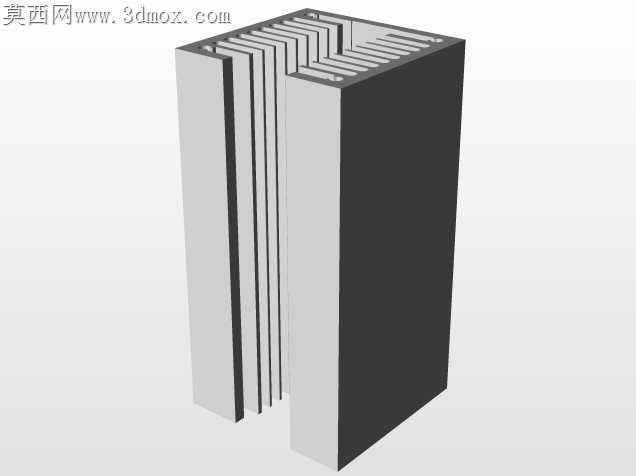

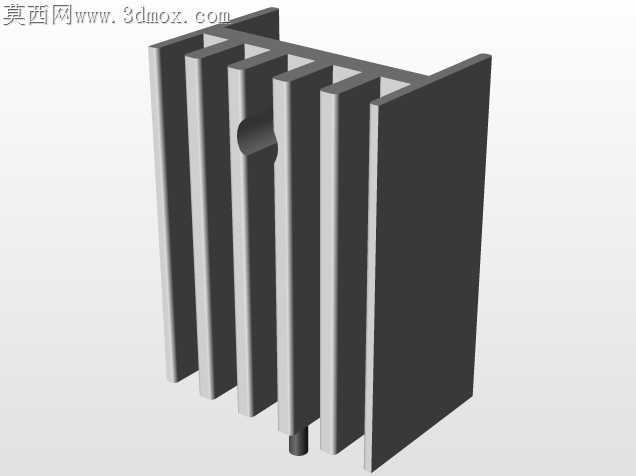

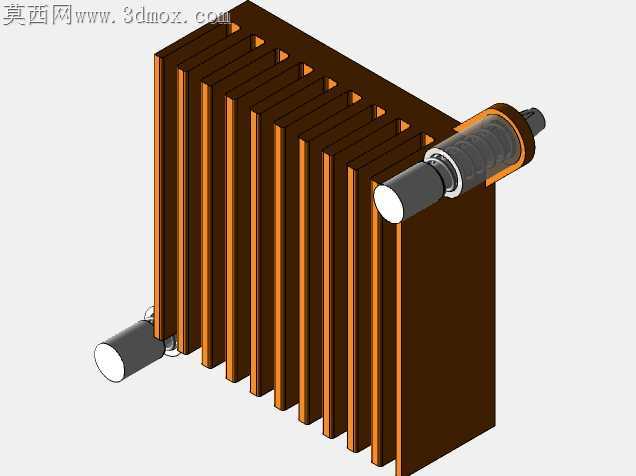

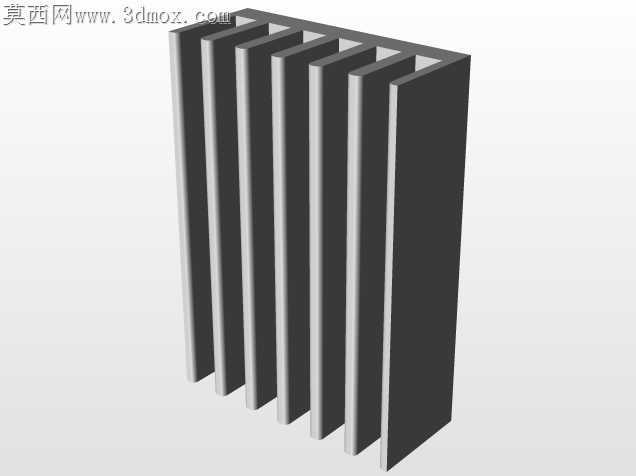

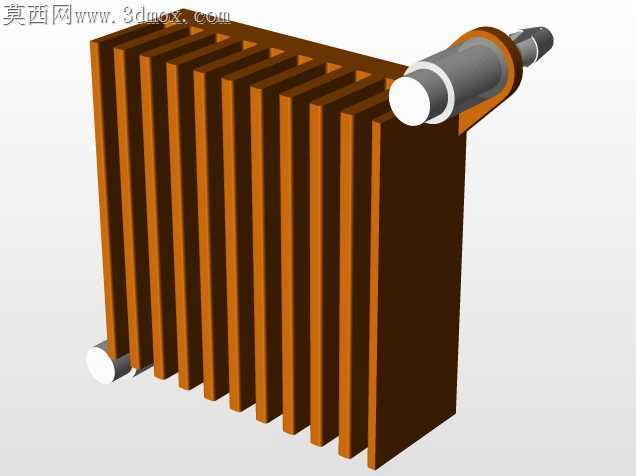

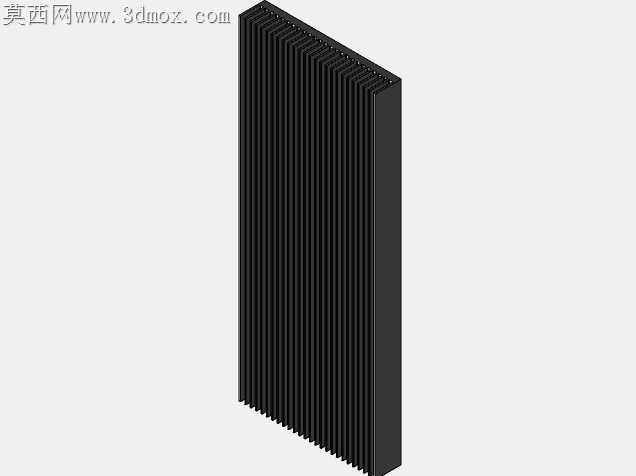

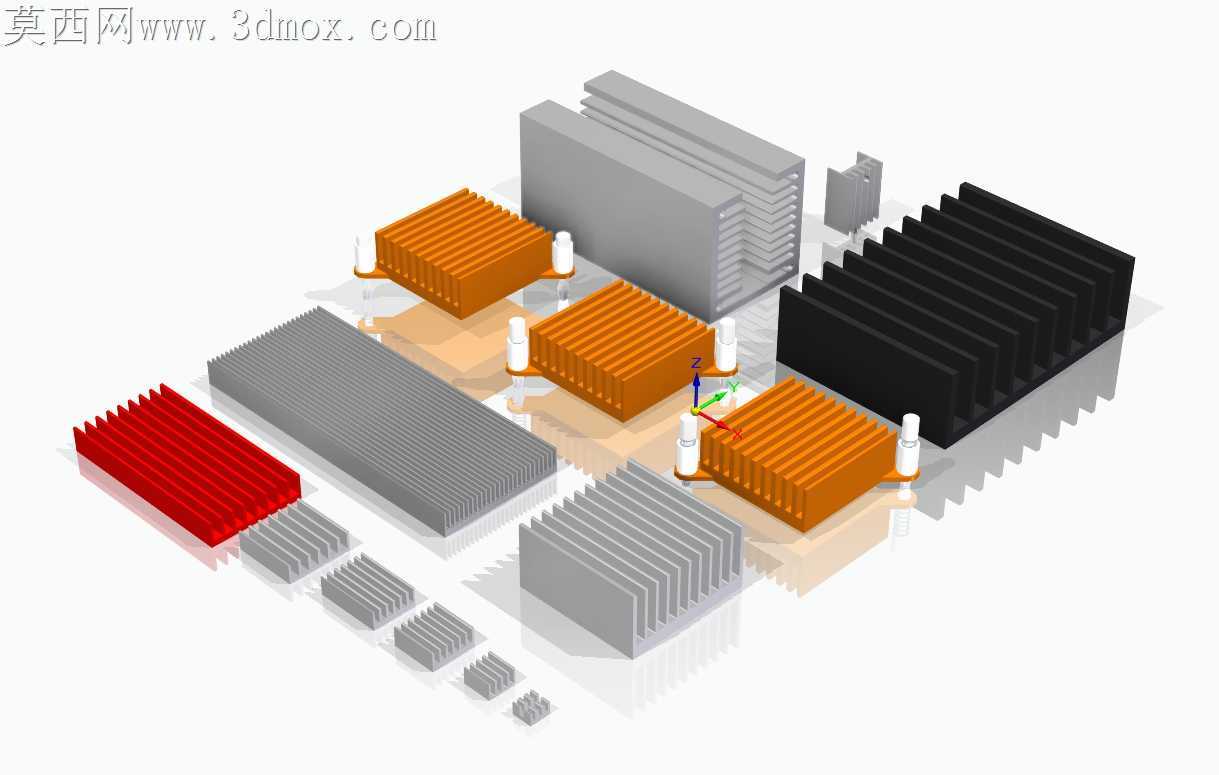

这套散热组件主要面向消费电子、工业控制板卡、小型功率模块的热管理场景，覆盖从低功耗信号处理芯片到中功率功率器件的散热需求，可适配PCB板载安装、支架固定安装、导热胶粘贴等多种装配方式，解决紧凑空间内电子元器件工作积热导致的性能衰减、寿命缩短问题。整套组件包含多种尺寸规格的铝挤型散热片，尺寸覆盖6x6x4mm的微型贴片散热件、9x9x5mm的小尺寸芯片散热件、14x6mm/14x14mm/14x20mm的常规功率器件散热件、20x10mm/20x20mm/30x60mm的中功率模块散热件，以及40x20mm/40x80mm/40x100mm/60x80mm/60x25mm/40x14mm的大尺寸散热件，部分规格配套专用安装支架与带定位柱的安装结构，可满足不同功率等级、不同安装空间的热设计需求。设计上采用成熟的铝挤型材工艺，基材选用高导热铝合金材质，通过平行鳍片结构拓展散热表面积，鳍片间距经过优化，兼顾自然对流散热效率与成型工艺可行性，无多余冗余结构，在保证散热能力的前提下尽可能压缩自身占用空间，适配电子设备内部紧凑的装配环境。不同配色的散热片对应不同的表面处理工艺，黑色阳极氧化款可提升辐射散热能力，适合密闭机箱内无强制风冷的使用场景；原色铝挤款成本可控，适合开放式设备、带风冷通道的装配场景；红色、橙色等特殊表面处理款可满足设备内部的视觉区分需求，方便生产装配时快速识别对应不同功率回路的散热配件。带白色定位柱的款式可直接对应PCB板上的预制安装孔，通过卡扣或者点胶方式快速固定，无需额外锁附螺丝，提升SMT后段装配效率；带支架的款式可悬空架设在发热器件上方，避开板上周边的电容、接插件等 tall 元器件，避免装配干涉，同时保证散热底座与发热芯片表面的紧密贴合，减少接触热阻。部分大尺寸规格预留了导热水槽的扩展结构，可兼容水冷头改装、半导体制冷片贴合等进阶散热方案，满足超频、高负载持续运行等特殊工况的散热需求。所有规格的散热底座平面度都经过管控，保证与发热器件表面的贴合面积，搭配导热介质使用时可最大化导热效率，鳍片边缘做了钝化处理，避免生产装配过程中划伤操作人员，也防止长期使用后鳍片变形影响风道流通。
