10mm圆形8欧迷你电声扬声器结构设计

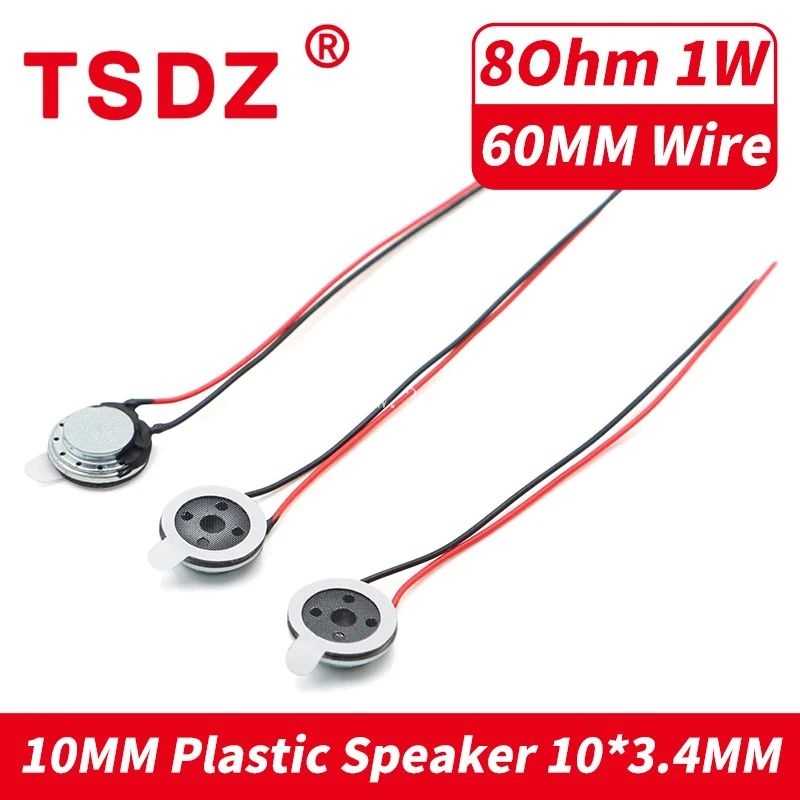

这款直径10mm、厚度3.6mm的圆形迷你扬声器，是面向小型化电子设备开发的电声换能器件，阻抗参数为8欧姆，适配绝大多数便携数码产品的音频输出驱动电路。从实际应用场景来看，这类小尺寸扬声器广泛搭载在TWS耳机充电仓提示音模块、智能穿戴设备的语音播报单元、小型医疗检测设备的告警发声端、便携消费电子的按键反馈发声位，还有部分微型工控设备的故障提示模块中，因为安装空间极度受限，常规尺寸的喇叭根本无法放入，这类薄型小直径扬声器就成了这类场景的唯一选型方向。

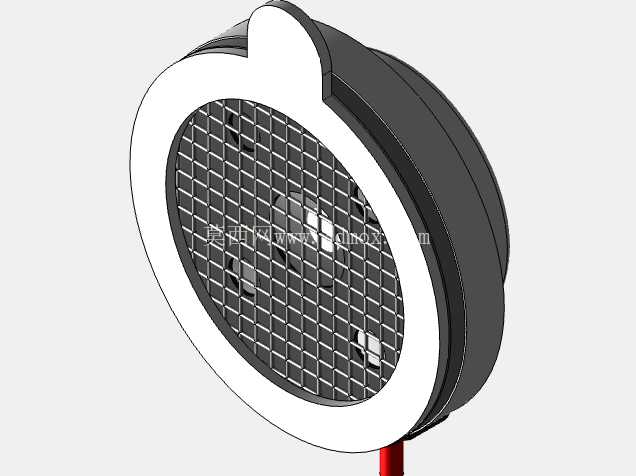

从产品功能特性来看，该扬声器采用动圈式换能结构，正面带一体化成型的防护网罩，网罩采用格栅式开孔设计，既能够保证声波的正常辐射扩散，又可以阻挡外界的灰尘、细小碎屑进入振膜区域，避免异物剐蹭振膜导致的破音、音质下降问题。侧边带定位凸耳结构，凸耳上预留安装定位点位，装配时可以快速卡入壳体预设的卡槽内，不需要额外设计复杂的固定压片，能够大幅简化整机的装配工序，提升产线组装效率。背部引出的接线端采用侧出式设计，不会额外占用产品厚度方向的空间，适配超薄壳体的内部走线布局，避免线材挤压导致的焊点脱落、接触不良问题。

在设计思路层面，这款扬声器的结构完全围绕小空间安装需求做优化，整体采用同轴圆形布局，所有功能部件都在直径10mm的圆周范围内排布，振膜、音圈、磁路系统全部做薄型化处理，磁钢选用高磁能积的微型磁体，在有限的体积内保证足够的磁通量，确保发声灵敏度满足小功率驱动下的音量要求，不需要额外增加功放电路的输出功率，能够降低整机的功耗，延长电池供电设备的续航时间。网罩与壳体的配合采用卡扣式封装，不需要额外点胶固定，既能够保证连接强度，又可以避免胶水溢到振膜区域影响发声效果，同时也方便后期的维修拆解更换。

关于外形尺寸与安装边界，这款扬声器的主体直径严格控制在10mm，总厚度3.6mm，侧边定位凸耳伸出主体圆周的尺寸不超过2mm，安装时需要在壳体上预留直径10.2-10.5mm的圆形安装沉台，沉台深度建议设置为3.3-3.5mm，既可以保证扬声器装入后不会突出壳体表面，又能够预留0.1-0.3mm的间隙避免壳体挤压振膜导致的音质失真。定位凸耳对应的卡槽宽度建议设置为2.2mm，深度1mm，装配时凸耳卡入卡槽后可以限制扬声器的周向转动，避免接线端受力拉扯导致的焊点断裂。接线端的出线方向需要在壳体设计时预留走线槽，线槽深度不小于0.8mm，保证线材可以平顺引出，不会被壳体压接导致线芯断裂。

在实际选型适配时，需要注意这款扬声器的频响范围主要覆盖中高频段，适合播放提示音、语音播报类的音频内容，不适合作为全频扬声器用于音乐播放场景，选型时需要结合产品的实际发声需求做匹配。安装时需要注意扬声器的正面出声方向需要正对壳体的出声孔区域，出声孔的总开孔面积不小于扬声器振膜面积的15%，避免开孔过小导致的声音闷堵、音量衰减问题。如果设备的使用环境存在多尘、潮湿的情况，可以在扬声器网罩与壳体出声孔之间加装一层防水透声膜，不会明显影响发声效果，同时可以提升器件的环境防护能力，延长使用寿命。
