G754G733规格工业仪表屏蔽安装壳体

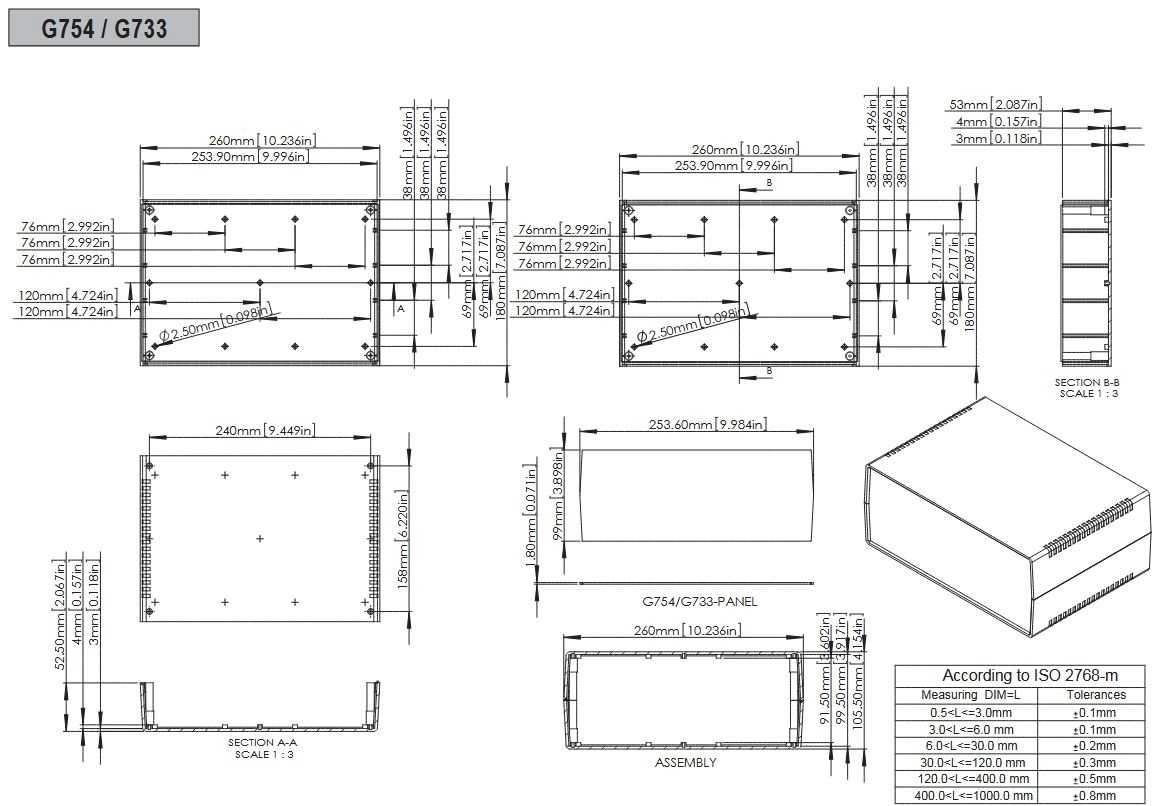

　　这款260×180×105规格的金属壳体，是面向工业现场测控单元、信号调理模块、嵌入式工控板卡开发的通用安装 enclosure，日常在产线设备侧的控制节点、户外分布式采集站点、实验室测试台架的模块集成场景中出镜率极高。从结构设计逻辑来看，壳体采用分体拼合式结构，主体分为上下两个半壳，上下壳通过侧边的卡扣结构与内置的螺丝柱实现紧固，拼合缝处预留了导电衬垫的安装槽位，装配后可以实现连续的电磁屏蔽导通路径，能有效阻隔工业现场变频器、伺服电机工作时产生的高频电磁干扰，避免内部采集电路出现信号跳变、通讯丢包的问题。

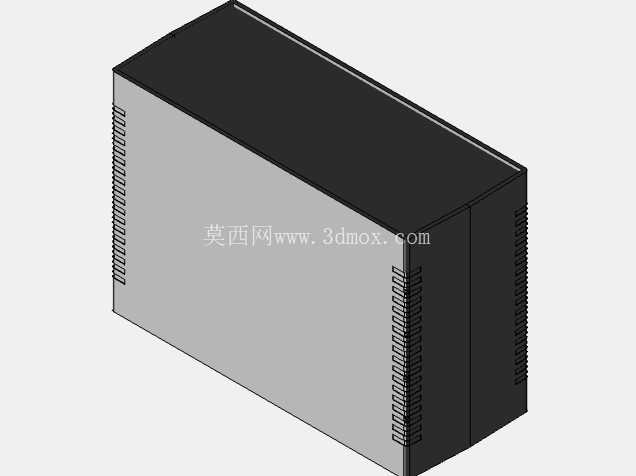

　　壳体两侧设计的密集梳状散热齿，是针对内部板卡自然散热需求做的优化——当壳体内安装功耗在15W以内的采集板、通讯模块时，散热齿可以增大壳体与空气的接触面积，无需额外加装散热风扇就能把壳内温升控制在元器件允许的工作范围内，同时无风扇的结构也能避免粉尘、水汽通过风扇风道进入壳内，适配多粉尘、轻度潮湿的工业安装环境。从安装边界来看，壳体的底部预留了四个M4规格的安装固定孔位，孔位间距按照标准工控安装尺寸做了适配，既可以通过螺丝直接固定在设备机柜的安装梁上，也能搭配35mm标准导轨卡扣实现DIN导轨安装，适配现有工业机柜的通用安装规范，不需要额外做安装转接件。

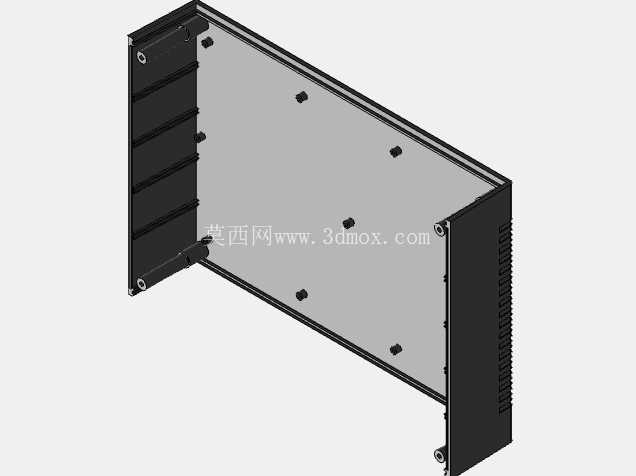

　　壳体的前后端面预留了可铣削的敲落孔区域，设计人员可以根据实际接线需求，在对应位置加工出航空插头、DB连接器、网线接口的安装孔位，不需要额外定制端盖，能大幅缩短小批量设备集成的加工周期。在细节处理上，壳体的所有棱边都做了R1.5的圆角倒边处理，既可以避免装配时划伤操作人员的手部，也能减少壳体表面喷塑层在运输、装配过程中出现磕碰掉漆的问题；壳体内壁设计了多组高度不同的PCB安装柱，安装柱的间距兼容多种标准尺寸的核心板、扩展板，设计人员可以根据板卡的层数、接口高度选择对应的安装柱固定，不需要额外增加铜柱垫高，能有效利用壳内的安装空间。

　　考虑到户外使用的场景，壳体拼合后的防护等级可以达到IP54，配合端面安装的防水连接器，能够直接在无额外防雨罩的户外杆塔、设备侧方安装，应对日常的淋雨、扬尘环境。在实际选型过程中，这类通用金属壳体往往是中小批量测控设备开发的首选，不需要开模定制外壳，只需要根据自身板卡的尺寸、接口位置做少量的二次加工就能完成整机装配，相比定制塑胶外壳能缩短三分之二的开发周期，同时金属壳体的抗冲击性能、电磁屏蔽性能也远优于同尺寸的塑胶外壳，适合在工业现场的复杂电磁环境、机械振动环境下长期使用。很多做设备改造、小型测控单元开发的工程师，在结构设计阶段都会优先选用这类标准尺寸的通用壳体，只需要把内部板卡的安装孔位对准壳体内的预装螺柱，提前在端面上加工好接口开孔，就能快速完成整机的结构装配，不需要从零开始设计外壳的每一处结构，能把更多的精力放在内部电路功能的调试上。另外壳体表面采用的是哑光磨砂喷塑处理，不容易残留指纹与划痕，长期使用后外观依旧能保持整洁，适合用在对设备外观有一定要求的商用测控、实验室测试设备中。
