0.4mm间距板对板母座连接器结构设计

在消费电子、小型通讯设备、便携智能终端的高密度PCB互联场景中，板对板连接器是实现两块平行印制电路板之间信号与电源传输的核心互联部件，本次设计的BTB04F系列母座，针对0.4mm间距的高密度贴装需求开发，适配当前便携设备内部空间极度紧凑的设计趋势。

从实际选型适配角度看，这款母座的合高控制在0.675mm，属于超低板间高度的BTB连接器范畴，主要适配厚度要求严苛的折叠屏手机、TWS耳机充电仓、超薄智能穿戴设备的主板与副板互联场景，相比常规1.0mm合高的同间距连接器，能为整机堆叠节省至少0.3mm的垂直空间，给电池、传感器等核心部件留出更多布局余量。

结构设计上，母座采用防呆式壳体结构，外壳采用高温LCP材质注塑成型，满足SMT回流焊的260℃高温耐受要求，不会出现过炉后壳体变形、端子移位的问题。接触端子采用铍铜镀金材质，端子接触区设计为双触点弹性结构，公母对插时每个端子形成两个独立接触点，能有效降低接触电阻，同时在设备受到振动、冲击时保持连接可靠性，避免出现瞬断问题。端子的焊脚采用翼型SMD贴装设计，焊盘尺寸适配常规0.4mm间距BTB的标准焊盘布局，无需额外定制PCB封装，可直接替换同规格同尺寸的其他品牌母座，降低选型替换的验证成本。

安装边界方面，母座本体长度方向对应24Pin引脚布局，引脚间距严格控制在0.4mm±0.02mm公差范围内，本体宽度方向的定位柱设计在壳体两端，定位柱直径0.3mm，与PCB上的定位孔采用间隙配合，过炉焊接前可通过定位柱实现连接器的预固定，减少贴装偏移的不良率。母座的对插导向面设计在壳体入口处，做了0.1mm的倒角导向，公座插入时可自动导正，避免插歪导致的端子弯折、壳体损坏问题，对插行程控制在0.3mm，公母座对插到位后有明显的卡扣手感，同时壳体两侧的卡扣结构可提供足够的保持力，防止设备跌落时公母座松脱。

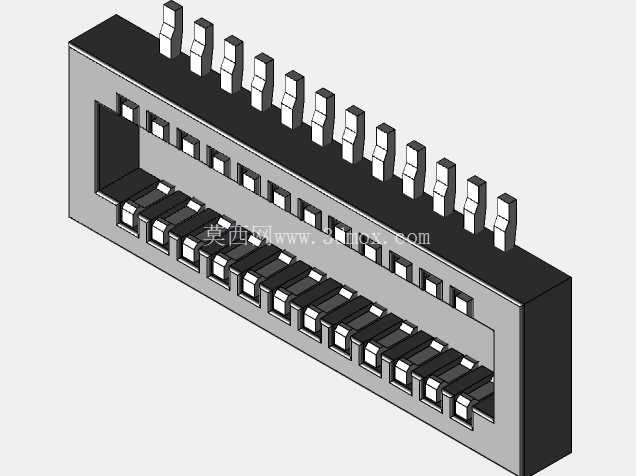

从三维建模的细节处理来看，建模时严格还原了端子的弹性臂弧度，弹性臂的折弯半径控制在0.05mm，既保证足够的弹性形变行程，又避免折弯处应力集中导致的端子断裂问题。壳体内部的端子槽位公差控制在±0.01mm，每个端子在槽位内的活动间隙预留0.02mm，既不会因为间隙过大导致端子晃动，也不会因为间隙过小导致端子卡滞无法弹性形变。母座底部的焊脚共面度控制在0.08mm以内，满足SMT贴装的共面度要求，避免出现虚焊、连焊的问题。

实际应用中，这类0.4mm间距的板对板母座，除了消费电子领域，也可用于小型工业控制模块、车载小型传感模块的板间互联，其smd贴装的特性适配全自动SMT生产线的生产流程，无需人工插件，能大幅提升生产组装效率。设计时还考虑了维修拆卸的需求，壳体侧面预留了撬口位置，维修时可使用专用撬棒从撬口位置均匀施力分离公母座，避免硬撬导致的PCB焊盘脱落、连接器损坏问题。

在信号完整性方面，24Pin的引脚布局中，电源引脚与信号引脚间隔排布，接地引脚设置在连接器两端，可有效减少高速信号传输时的串扰问题，适配最高3Gbps的高速信号传输需求，满足当前便携设备中MIPI信号、USB信号的板间传输要求。接触端子的镀金层厚度设计为0.76μm，可满足至少50次的对插循环寿命，满足整机生产组装、售后维修的插拔需求，同时具备良好的抗腐蚀性能，在高温高湿环境下也能保持稳定的接触性能。
