滚装X转子F4飞控电路板结构设计

项目分类:无人机 发布时间:2020-06-30 ID:119615
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计
  • 滚装X转子F4飞控电路板结构设计

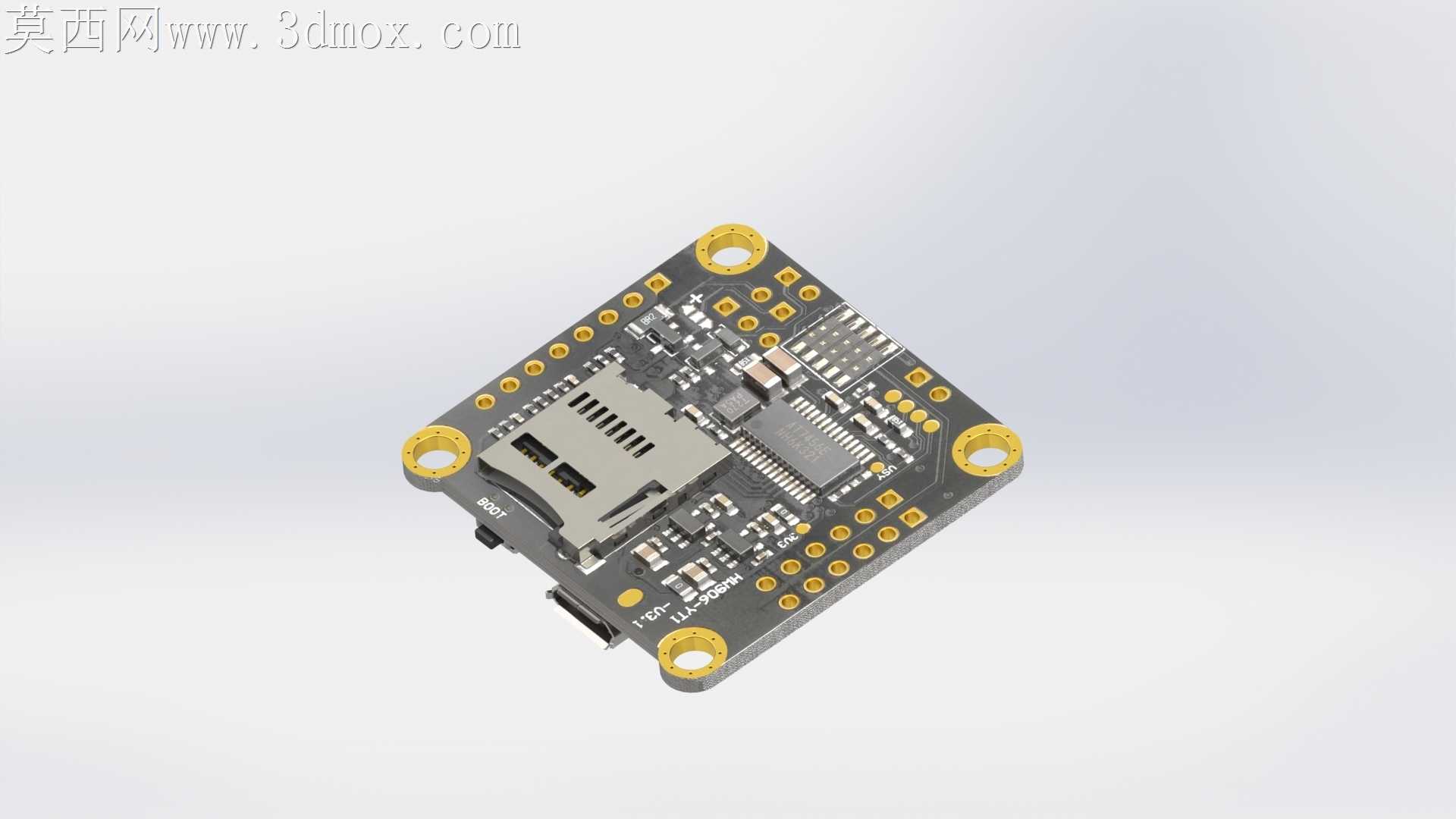

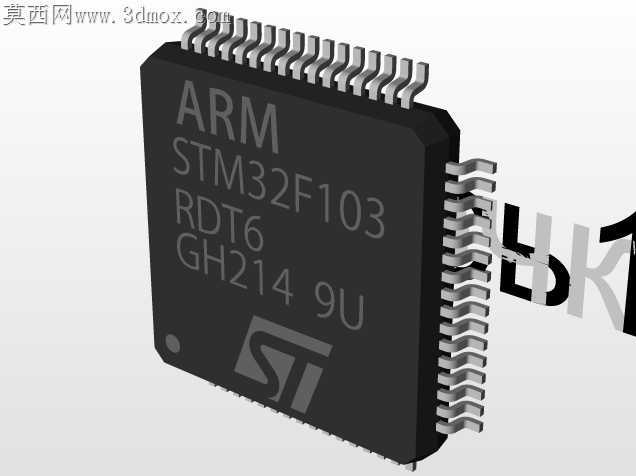

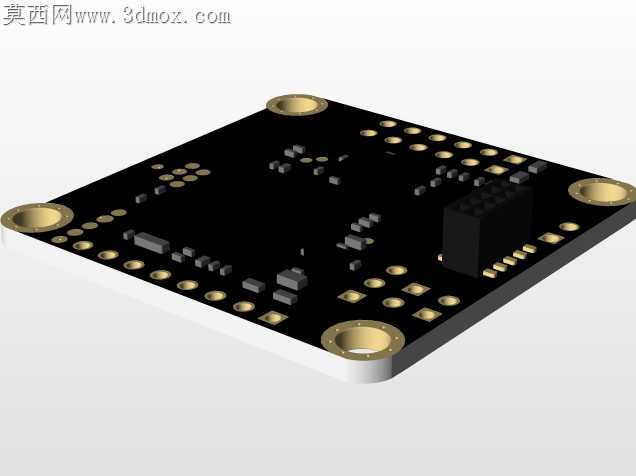

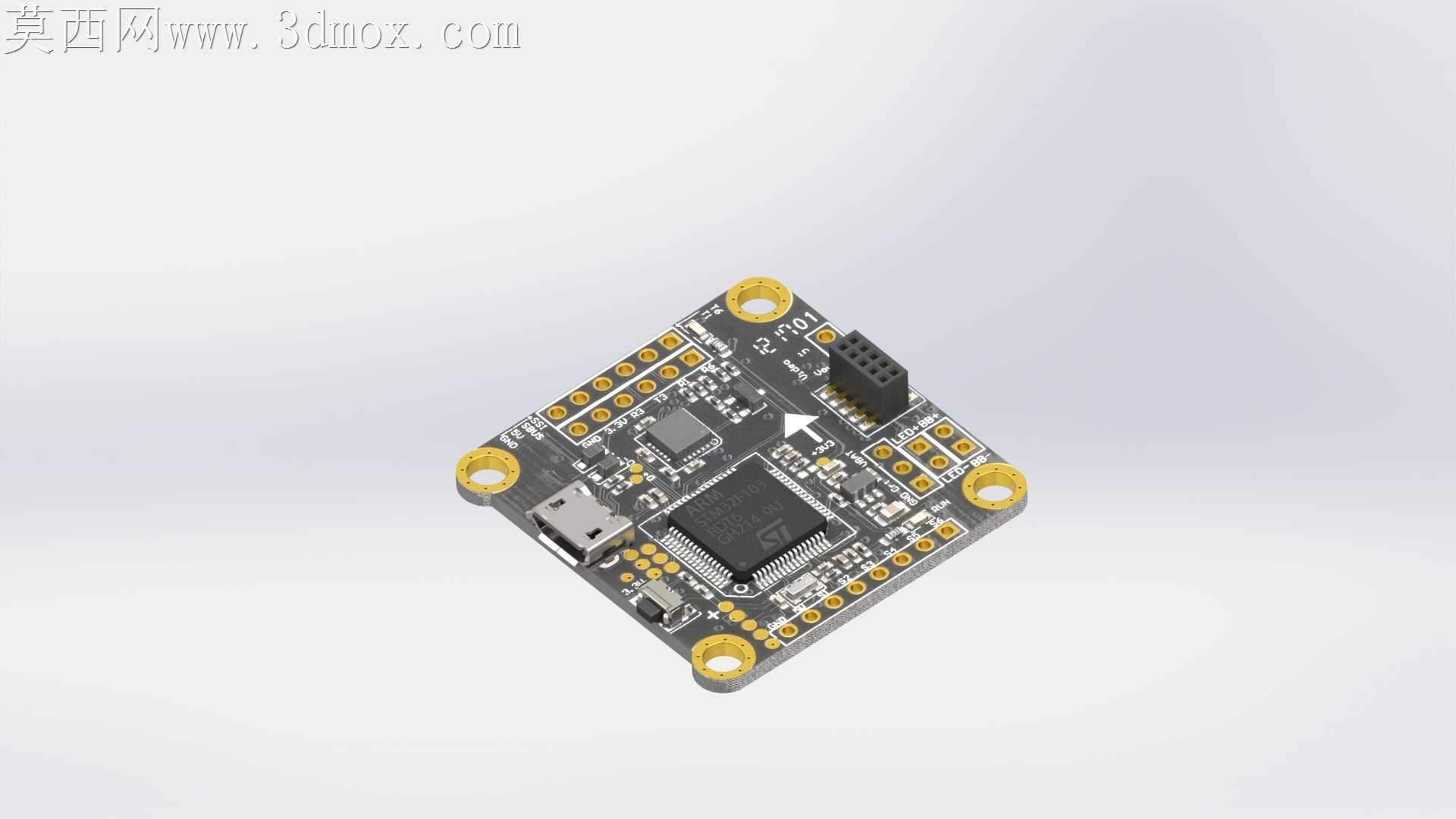

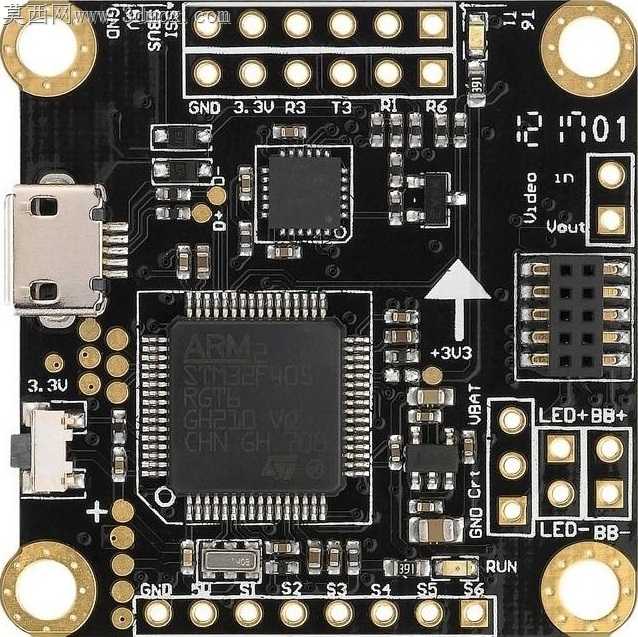

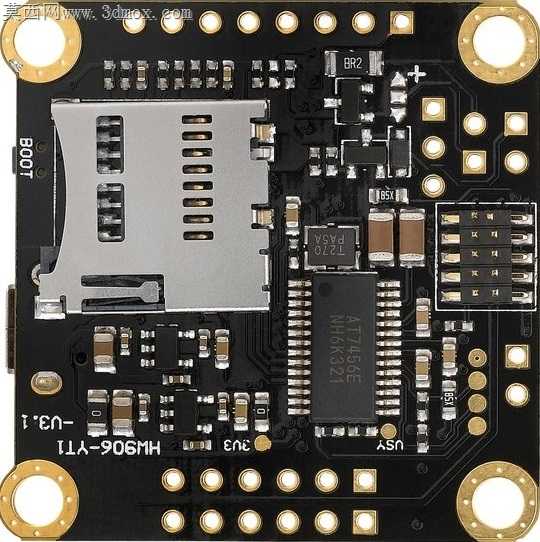

这款飞控电路板主要面向竞速类无人机、小型赛车以及自由式四旋翼飞行器的控制需求设计,是这类小型运动载具的核心控制部件,能够实时采集载具的姿态、加速度、角速度等运动数据,结合内置的控制算法输出精准的控制信号,协调动力单元的输出状态,保障载具在高速运动、复杂机动过程中的姿态稳定与操控响应精度。在实际应用场景中,这类飞控既可以搭载在穿越机等竞速无人机上,完成高速穿越障碍、特技飞行动作的控制需求,也可以适配小型遥控赛车,为赛车提供行驶过程中的姿态校正、动力分配控制能力,同时也能满足固定翼滑翔机的基础飞行控制需求,适配多种小型运动载具的控制场景。从功能特性来看,这款飞控集成了核心处理芯片、姿态传感模块、信号接口以及供电连接单元,板载的多组排针接口可以直接连接电调、接收机、GPS模块等外围配件,无需额外扩展转接板,能够简化载具内部的布线结构,降低整体装配复杂度。板体四角设置的镀金安装孔是核心的安装定位结构,设计时充分考虑了小型载具的内部安装空间限制,安装孔位间距适配主流的飞控安装机架规格,能够直接固定在标准尺寸的飞控安装位上,不需要额外定制安装支架。在设计思路上,整体板型采用方形切角设计,尽可能压缩板体的冗余尺寸,让板体轮廓更加紧凑,能够适配狭小的机身内部安装空间;接口布局集中在板体侧边,既方便接线操作,也能避免接线后线材与其他机载部件产生干涉。板上的核心元器件采用分区布局,将大尺寸的处理芯片放置在板体中心区域,周边排布小型阻容元件与传感单元,既保障了元器件之间的电磁兼容性,也让板体的重量分布更加均衡,避免因为板体重心偏移影响载具的整体动平衡。从安装边界来看,板体整体厚度控制在较低水平,安装后不会过多占用机身的纵向空间,适配多层堆叠的机载设备安装需求;侧边的接口高度经过统一规划,接线后插头不会超出板体的安装轮廓范围,能够避免安装过程中与机架结构产生磕碰。板载的USB接口直接设置在板体侧边,方便用户直接连接设备进行参数调试与固件升级,不需要额外引出调试线材,日常调试操作更加便捷。
