路由器PCBA加工定位载具结构设计

在消费电子通讯类产品的SMT后段加工、分板切割工序中，这类载具是产线不可或缺的定位工装，主要针对路由器PCBA板的批量加工场景设计，解决薄板加工过程中受力变形、定位偏移的核心问题。日常产线作业时，操作人员将完成贴片焊接的路由器PCBA板顺着载具基座内侧的导向边放入型腔，依靠型腔周圈的限位凸台完成X、Y两个方向的粗定位，再通过型腔内部对应PCBA板定位孔设置的定位销完成精确定位，保证板件放置后无窜动间隙，之后合上配套的上盖压板即可启动分板切割设备，对板边的工艺连接筋进行切割分离，全程不需要额外的夹持动作，取放件的操作路径短，适配产线快节奏的上下料节拍。

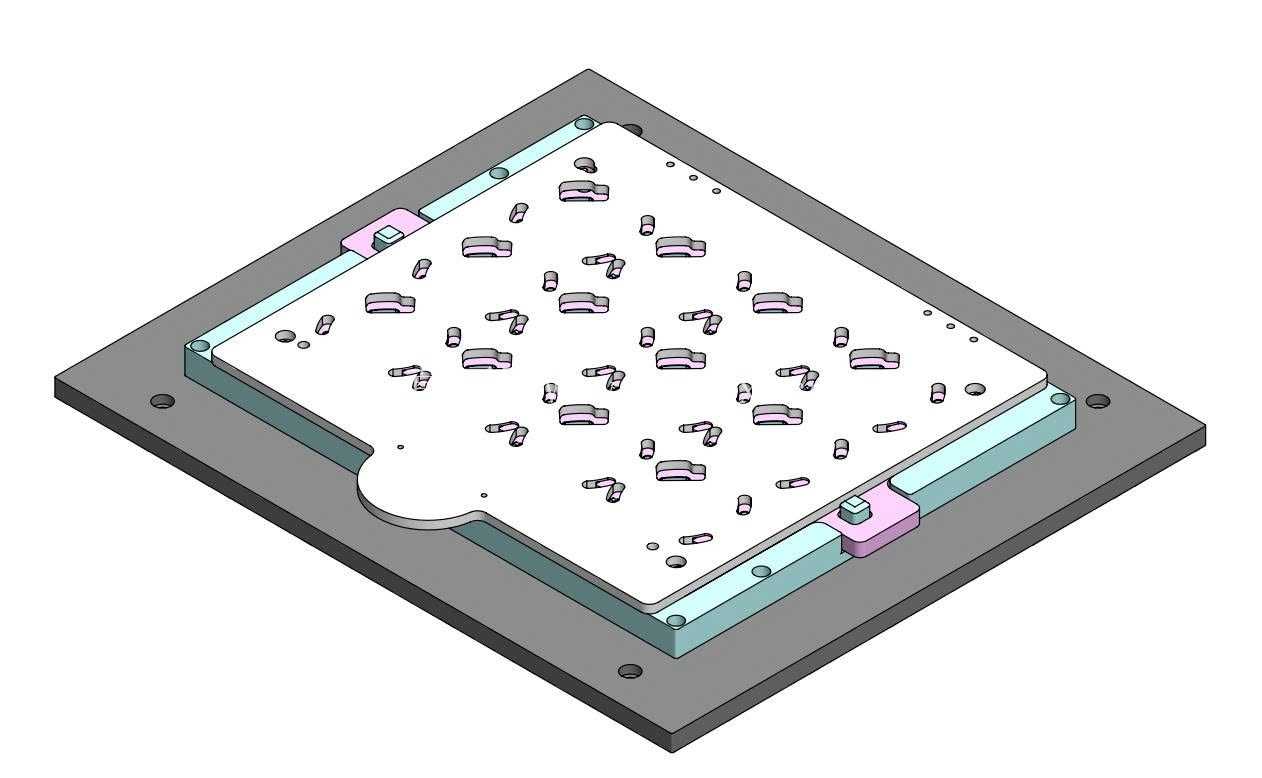

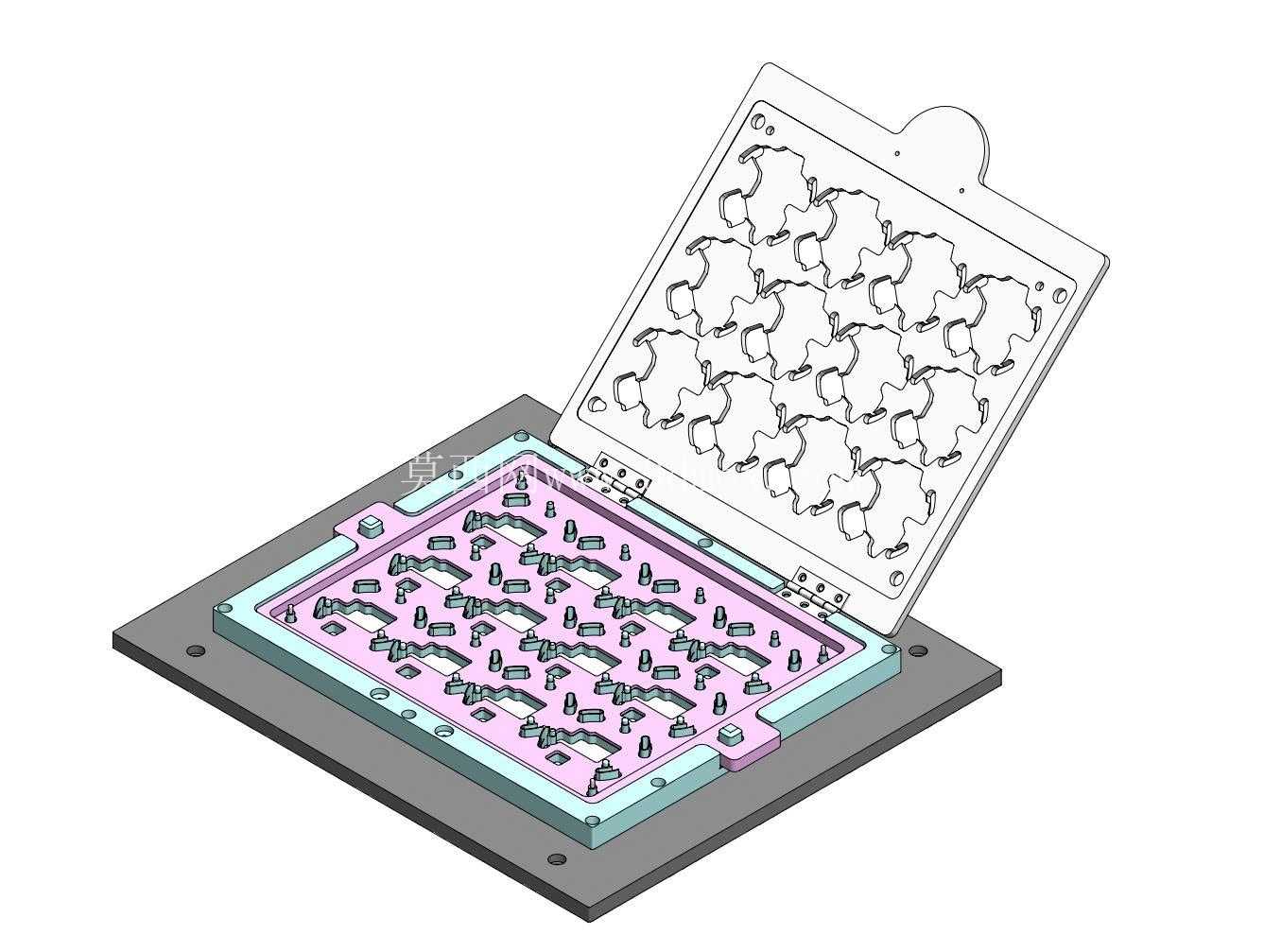

从结构设计逻辑来看，整个载具采用分体式组合结构，底部为整体式安装基座，基座上开设与PCBA板外形轮廓匹配的下沉式型腔，型腔深度根据PCBA板上最高元器件的高度设置，保证板件放入后元器件不会与型腔底面发生硬接触，避免贴片元件被压损。型腔周圈设置的浅蓝色限位挡边采用分段式设计，在PCBA板的接口位置预留出足够的避让空间，避免加工过程中挡边与板上的连接器、接口结构发生干涉。型腔内部的仿形支撑凸台完全对应PCBA板的非布线区域设置，每个支撑点的高度保持一致，保证板件放入后整体处于水平状态，切割过程中受力均匀，不会出现局部塌陷导致的切割尺寸超差。载具对角位置设置的粉色快锁压块采用偏心旋转结构，上盖放置到位后旋转压块即可完成锁紧，不需要额外的紧固件，操作力矩经过适配设计，操作人员用单手即可完成锁紧与解锁动作，不会出现压合力过大压伤板件或者压合力不足导致盖板松动的问题。

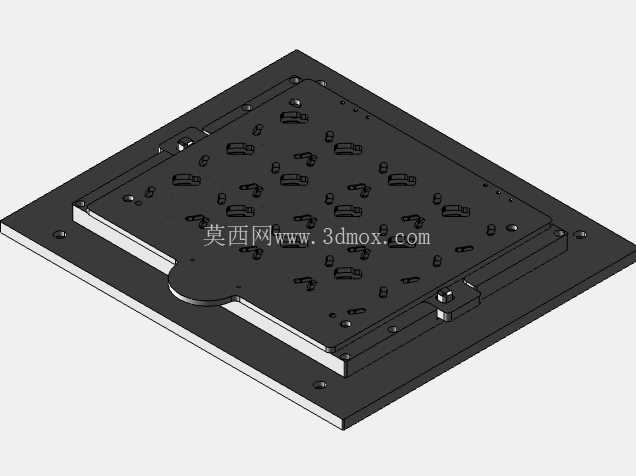

基座的四个角位置设置了沉头安装孔，可直接通过螺栓固定在切割设备的工作平台上，安装孔的位置尺寸适配主流分板设备的工作台T型槽间距，不需要额外制作转接板即可完成安装固定。基座的整体外形为方形结构，边缘做了倒角处理，避免操作人员上下料时被锐边划伤，基座底面设置了0.5mm深度的卸力槽，即使工作台面存在轻微的平面度误差，载具安装后也不会出现翘曲变形，保证型腔的平面度公差控制在0.05mm以内。载具上盖对应PCBA板的切割路径位置设置了连续的避让槽，切割刀具的运动路径完全处于避让槽范围内，不会与上盖发生碰撞，上盖的压合面设置了柔性缓冲垫，压合时缓冲垫与PCBA板的非元件区域接触，既可以限制板件Z向的窜动，又不会刮伤板件表面的阻焊层。

在实际量产场景中，这类载具的单穴设计适配单批次路由器产品的加工需求，型腔内部的支撑凸台位置可以根据不同版本的PCBA板做局部调整，不需要更换整个基座，只需要更换对应位置的支撑镶件即可适配小改款的板件加工，降低工装迭代的成本。载具的选材上基座采用硬质铝合金材质做阳极氧化处理，表面硬度高，耐磨性能好，长期使用不会出现型腔磨损导致的定位间隙变大问题，限位挡边和压块采用防静电POM材质，避免加工过程中静电积累击穿PCBA板上的芯片元件，所有棱角位置都做了R0.5以上的圆角处理，取放板件时不会刮伤板边。针对PCBA板上突出的屏蔽罩、接口元件，型腔对应位置都做了下沉避让设计，避让深度比元件高度高出1mm，既可以限制板件的放置位置，又不会与突出元件发生干涉，板件放入后整体低于型腔上表面0.2mm，上盖压合时不会直接压在元件表面。

日常产线维护时，这种分体式结构的载具可以快速拆解，挡边、压块、定位销这些易损件都可以单独更换，不需要整体报废，长期使用的维护成本更低。定位销采用可拆卸的过盈配合安装方式，当定位销出现磨损导致定位精度下降时，可以直接敲出更换新的定位销，快速恢复载具的定位精度。载具表面没有多余的凹槽和死角，加工过程中产生的切屑可以直接用压缩空气吹除，不会在型腔内堆积影响板件的放置精度，每次换班时只需要用无尘布擦拭型腔表面即可完成清洁，不需要复杂的维护流程。
