手动式电子元件引脚折弯工装夹具结构

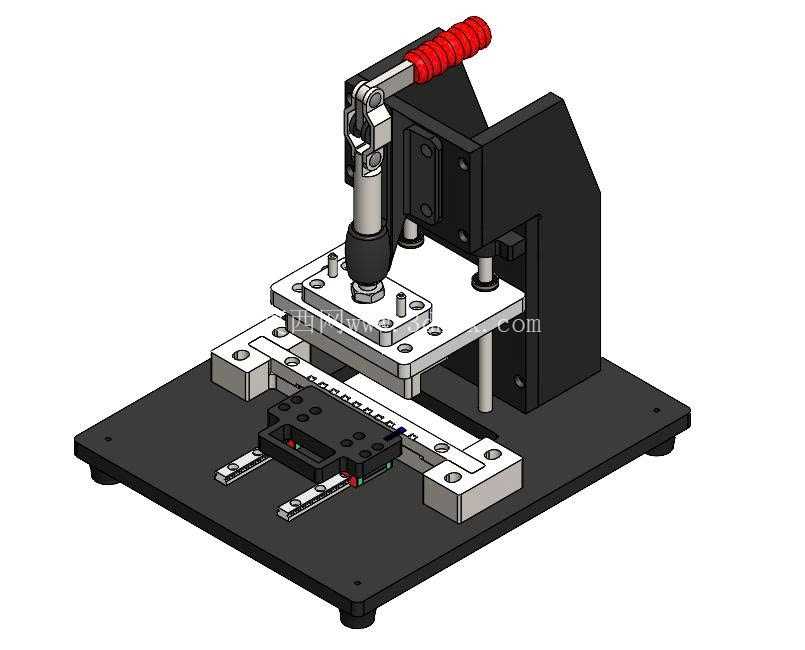

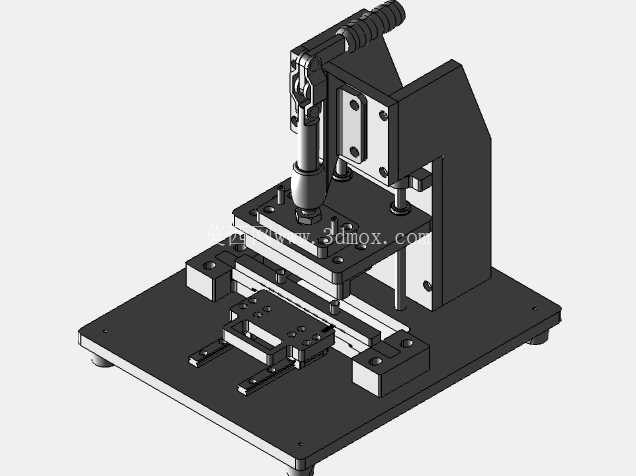

　　这款手动折弯工装主要面向电子组装产线的小批量多批次元件预加工场景，在连接器引脚、柔性线路板补强片、小型接插件端子的折弯成型工序中应用广泛，尤其适配研发打样阶段、小批量试产线的加工需求，无需外接气源电源，可直接放置在工作台面使用，对生产场地配套条件要求极低。整套工装采用立式压合架构，底部为整块发黑处理的钢板基座，通过四个角的橡胶脚垫实现台面防滑，基座上通过内六角螺钉固定两组平行直线导轨，作为下模组件的滑动导向，导轨上搭载的定位滑块可根据待加工元件的外形尺寸调整夹持位置，滑块上预留的M3螺纹孔可适配不同规格的定位块，无需重新加工基座即可快速换型。

　　上部的压合执行单元采用垂直式快速夹钳作为动力源，夹钳手柄包裹红色防滑胶套，操作人员单手下压即可输出稳定的压合力，夹钳的压头连接浮动式上模安装板，安装板通过两根导柱与后侧的立式支架连接，保证压合过程中上模始终保持垂直下行，不会出现偏斜卡滞的问题，导柱与安装板的配合处加装自润滑铜套，长期往复使用也不会出现磨损松旷。上模与下模的折弯刀口采用Cr12MoV材质淬火处理，硬度达到HRC58-62，折弯R角根据常规电子元件引脚的成型要求设计为0.3mm，避免折弯过程中出现引脚断裂、镀层脱落的问题，下模的定位槽根据待加工元件的外形做仿形设计，元件放入后可自动定位，无需反复调整位置，单次压合即可完成整排引脚的同步折弯，折弯角度公差可控制在±1°以内，折弯位置的一致性远高于手工钳子弯折的加工方式。

　　整套工装的安装边界控制在长280mm、宽200mm、高320mm范围内，总重量不超过12kg，可根据产线布局需求随意挪动位置，不需要做专门的地基固定。后侧的立式支架采用6061铝合金整体铣削成型，既保证了结构刚性，又控制了整体重量，支架与基座之间通过定位销+螺钉的方式连接，装配时可快速找正垂直度，无需反复调校。夹钳的行程设置为40mm，开口高度足够操作人员取放元件，不会出现夹手的安全隐患，压头位置加装了聚氨酯缓冲垫，压合到最终位置时可起到缓冲作用，避免硬接触导致的元件本体压伤。

　　在实际使用过程中，操作人员只需要将待加工的电子元件放置到下模定位槽内，确认定位到位后，单手下压快速夹钳手柄，上模随之下行完成折弯动作，随后抬起夹钳手柄，上模在复位弹簧的作用下回到初始位置，即可沿导轨滑出下模滑块取出加工完成的元件，整个操作循环耗时不超过3秒，单人单班次可完成超过8000件元件的折弯加工，效率远高于纯手工作业。导轨的两端加装了行程限位块，避免滑块滑出导轨，限位块上设置了缓冲胶头，滑块滑动到端部时不会产生刚性碰撞噪音。这套工装的设计思路完全围绕小批量电子加工的柔性需求展开，没有采用复杂的气动或电动驱动结构，大幅降低了制造成本与维护难度，所有易损件均采用标准件，刀口磨损后只需要更换上下模镶件即可，不需要整体报废工装，适配电子加工厂、研发实验室、小型线束加工厂的实际使用需求，可覆盖绝大多数引脚间距在1.27mm以上的接插件、排针排母、柔性线路板的折弯成型工序。
