集成集尘功能的空气真空发生装置结构

在自动化产线的物料搬运、机加工工位的碎屑清理、包装环节的负压吸附等场景中，常规真空发生器往往存在吸入杂质后堵塞气路、磨损内部阀芯的问题，这款集成集尘结构的空气真空发生装置，正是针对这类工程痛点做的结构优化设计。从实际应用层面看，这类装置不需要额外在气路前端串联独立的过滤集尘组件，能直接适配有少量粉尘、碎屑吸入的真空作业场景，比如PCB板分切工位的负压吸废、轻小零件的真空取放附带周边浮尘吸入、木工轻加工工位的定点负压收集等，减少了外接管路的连接点，也降低了气路泄漏的概率。

从功能逻辑上看，装置的气路设计做了明确的流道分区，压缩空气接入后在内部文丘里结构处形成负压，端口2作为负压吸附端连接作业工位的吸盘或者吸嘴，当混有碎屑、粉尘的气流从端口2进入装置内部后，气流流速在腔体内发生突变，较重的杂质会在重力和气流导向作用下直接落入下方的集尘腔，不会进入文丘里核心喷射段，洁净的气流从排气端排出，被分离的废物会从端口3处被推送至外接的集尘袋，不需要频繁拆解主体结构清理内部流道，日常维护只需要定期更换集尘袋即可，大幅降低了设备运维的停机时间。

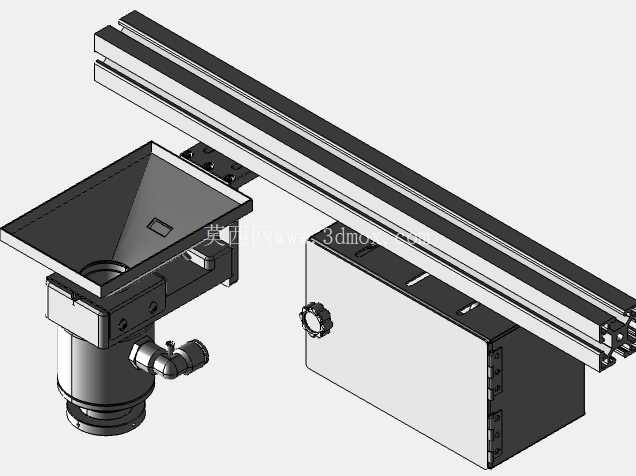

设计思路上，整体采用模块化的拼接结构，核心的真空发生腔体和集尘腔体做了分体式设计，两者通过快拆卡扣结构连接，不需要额外工具就能完成集尘腔的拆卸清理；上方搭配的线性导轨安装结构，是为了适配自动化设备上的移动安装需求，装置可以直接通过导轨滑块挂载在型材机架上，沿着作业方向随执行机构同步移动，不需要额外设计复杂的安装支架。安装边界方面，装置的主体安装面预留了标准的螺栓孔位，孔距适配常规40系列铝型材的安装槽间距，气路接口采用通用的气动快插接口规格，不需要定制转接头就能和工厂常规的气动管路匹配；集尘腔的容积设计参考了常规8小时作业班次的粉尘收集量，单班次作业不需要中途清理集尘腔，避免作业过程中频繁停机影响生产节拍。

结构细节上，装置侧面设置了透明的观察窗，可以直接观察内部集尘的堆积高度，方便运维人员判断清理时机，不需要拆开集尘腔检查；气路流道的内壁做了光滑过渡处理，没有直角转角结构，减少了气流阻力，也避免了杂质在转角处堆积堵塞；核心的文丘里喷射段采用耐磨材质制作，即使有少量细小粉尘穿过集尘腔进入喷射段，也不会造成过快的磨损，延长了核心部件的使用寿命。和常规外置过滤器的真空发生方案相比，这款集成式结构的整体占用空间更小，安装时不需要预留过滤器的额外安装位置，在紧凑的自动化设备内部也能灵活布置，气路连接点比外接方案减少了两个，从根源上降低了气路泄漏的风险，在对安装空间有严格限制的3C电子组装设备、小型包装机械上适配性更强。实际选型时，只需要根据作业端需要的负压流量、吸入杂质的颗粒大小匹配对应的接口尺寸，不需要额外核算外接过滤器的压损参数，简化了设计阶段的选型计算流程。
