粉煤灰旋风分离器流场仿真分析结构

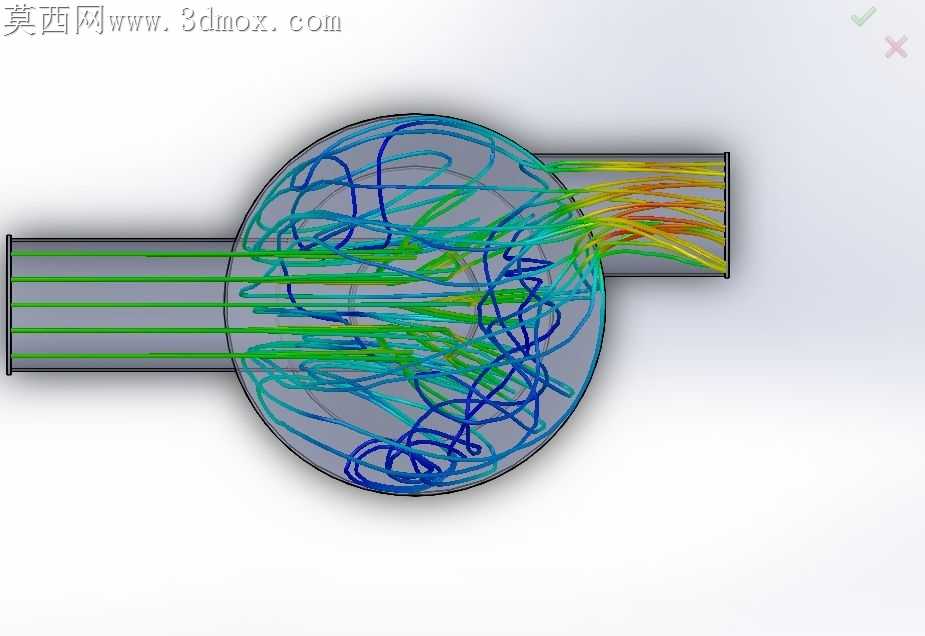

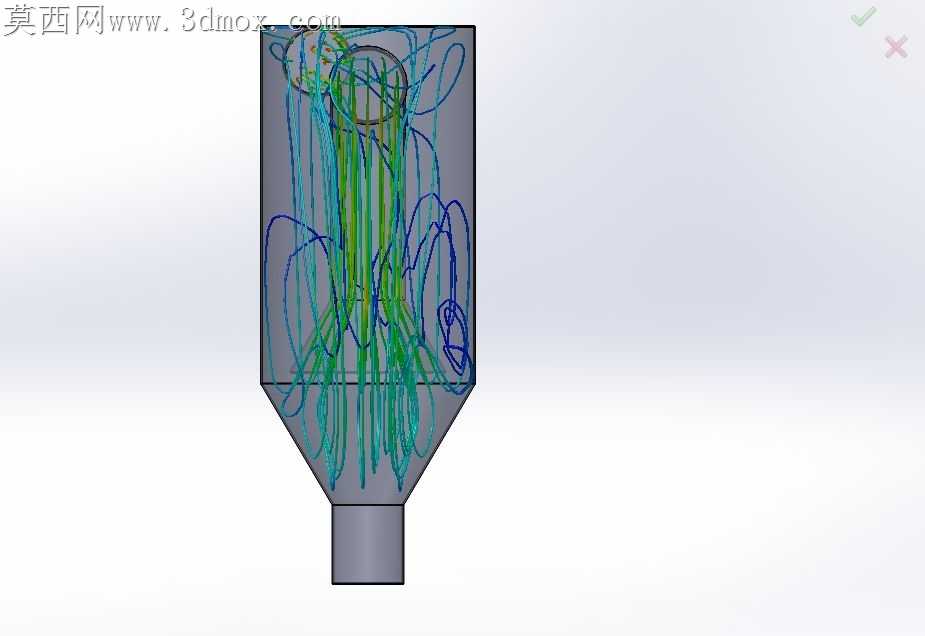

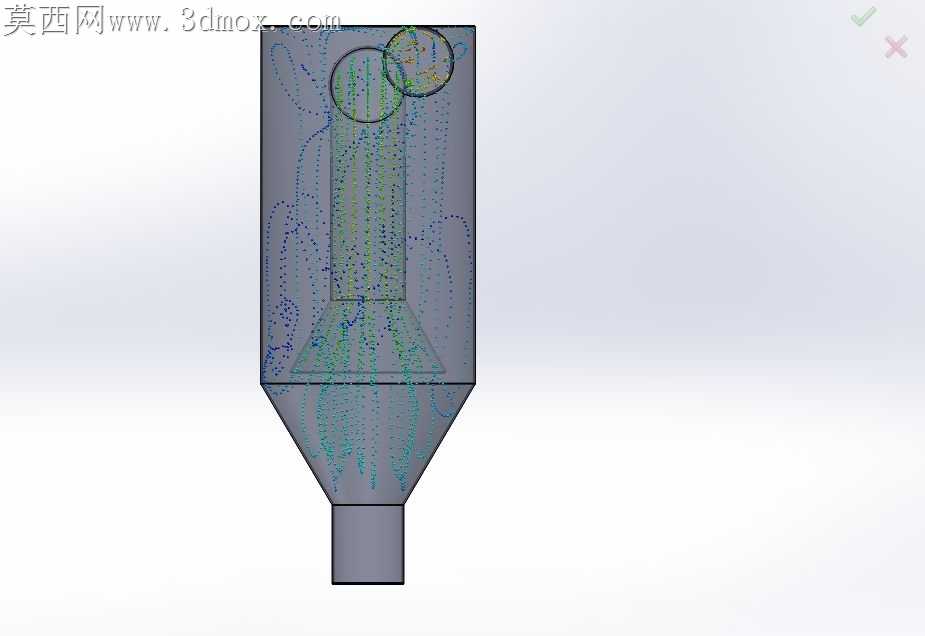

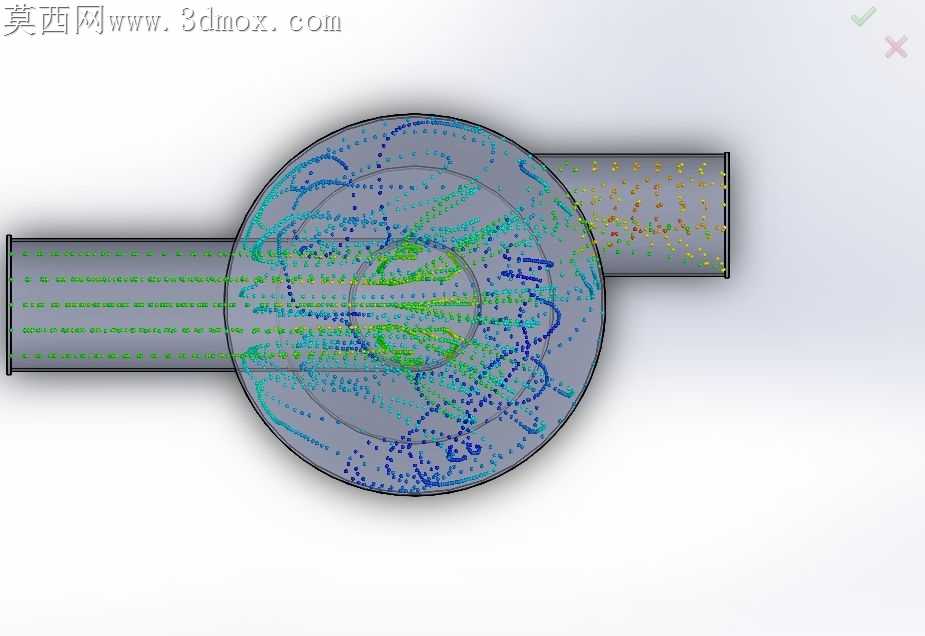

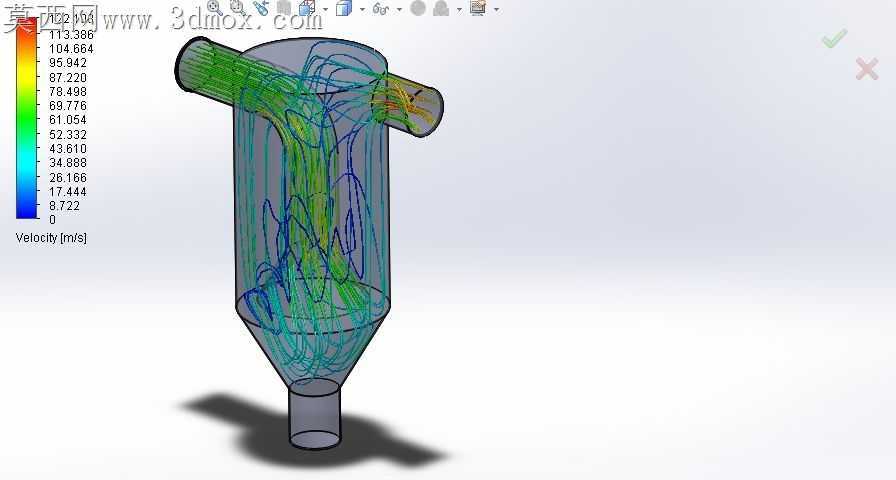

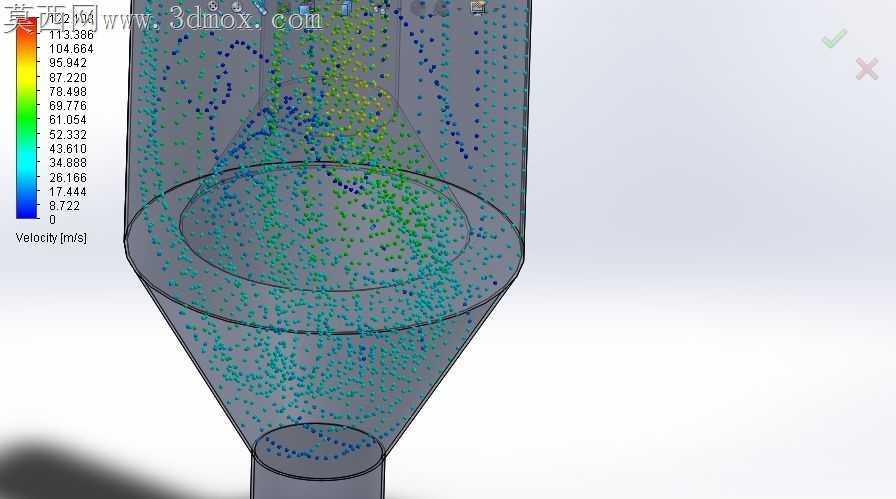

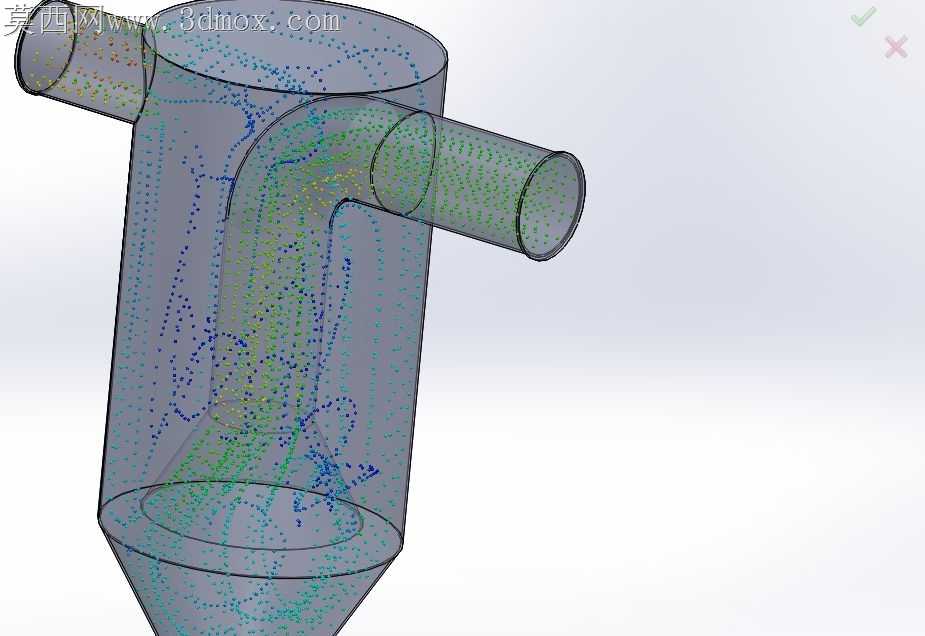

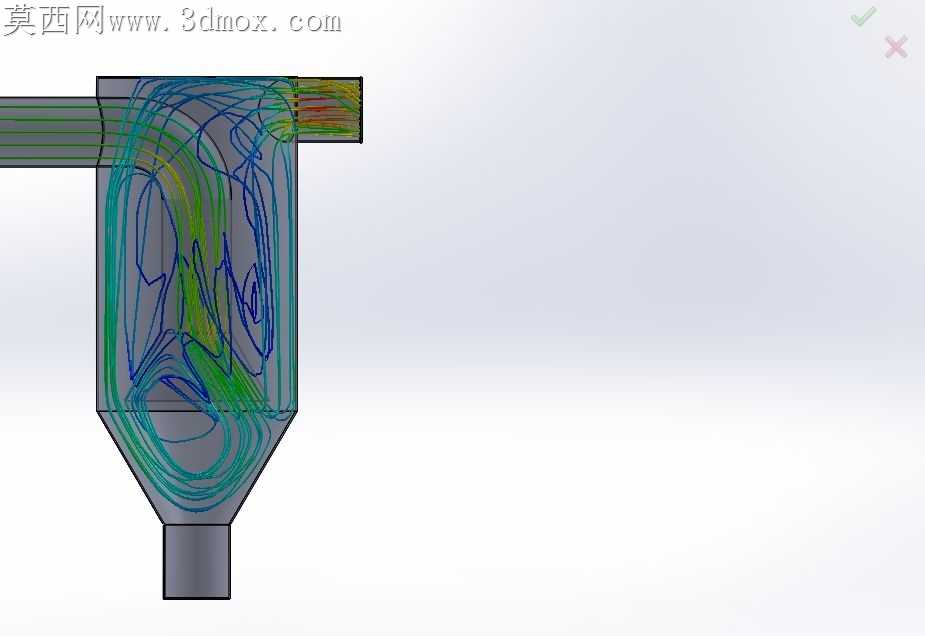

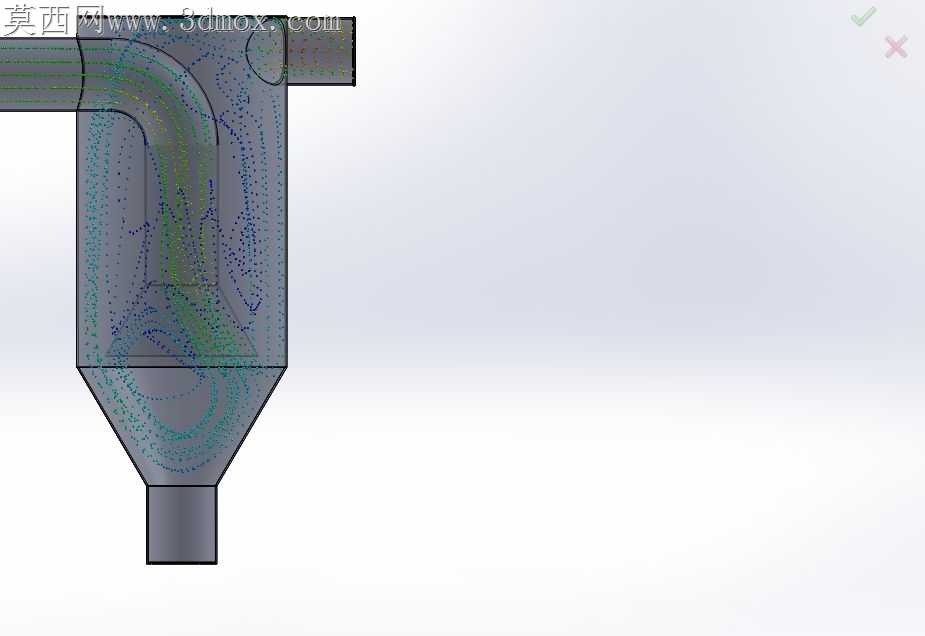

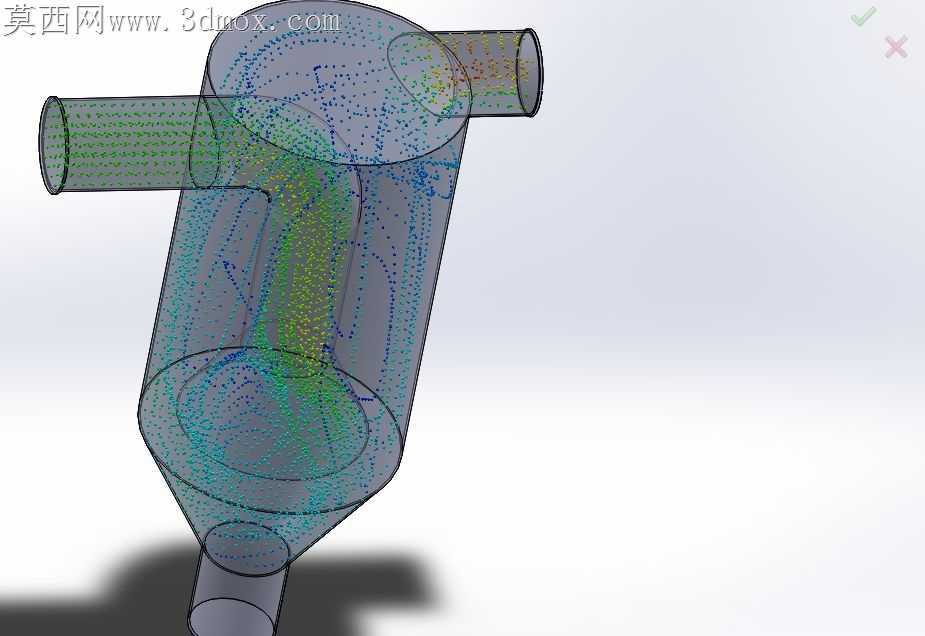

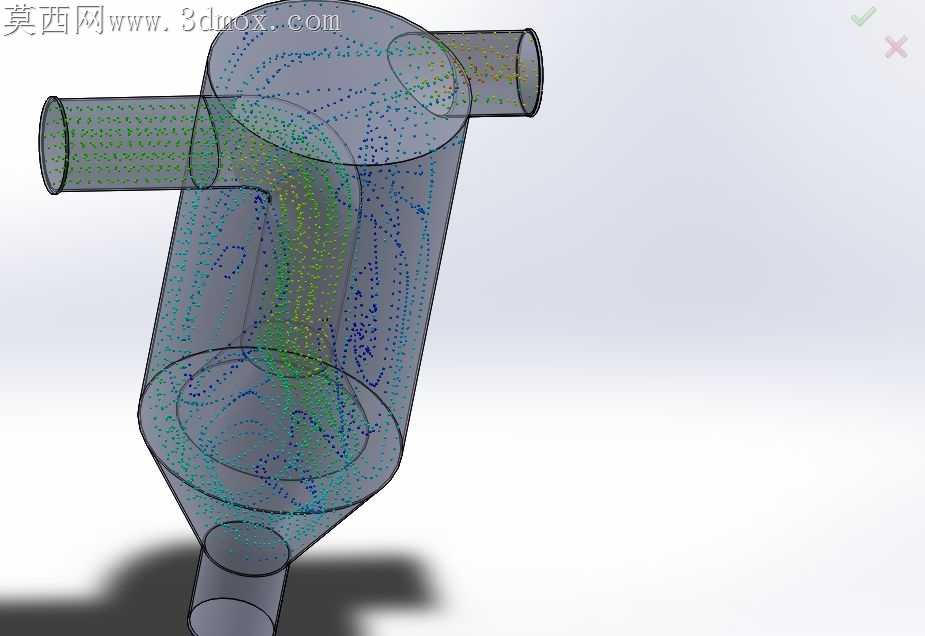

该结构面向燃煤电厂粉煤灰收集、工业炉窑烟气除尘、粉体加工分级等场景设计，核心作用是利用离心旋流效应实现气固两相介质的高效分离，将烟气中携带的粉煤灰颗粒从气流中捕集分离，既满足工业尾气的粉尘排放管控要求，也可实现粉煤灰物料的回收再利用，是粉体风送系统、工业烟气治理系统中核心的分离捕集单元。设备整体采用切向进气的经典旋流分离构型，主体由上部圆柱形旋流腔、下部锥形集料段、侧向切向进气口、顶部中心排气口、底部排料口五个核心功能段组成，含尘气流从侧向切向入口进入腔体后，会沿筒壁形成高速向下的外旋流场，颗粒在离心力作用下被甩向筒壁，随外旋流沿锥段滑落至底部排料口排出，净化后的气流则在锥段末端折返形成向上的内旋流，从顶部中心排气口流出完成分离过程。本次设计围绕流场均匀性优化展开，针对常规旋流器易出现的上灰环、短路流、排料口返混等问题，调整了入口截面宽高比与筒体直径的匹配关系，优化了锥段的收缩角度，让旋流场的速度梯度分布更平缓，减少局部湍流造成的颗粒二次夹带；同时匹配了中心排气口的插入深度，避免入口气流直接短路进入排气口降低分离效率，从流场仿真结果可以看到，腔体内速度分布沿径向呈现规则的分层特征，外旋流区域速度稳定，内旋流核心区无明显偏摆，最大流速控制在合理区间，既保证足够的离心分离力，也避免过高流速造成的壁面磨损加剧。安装边界方面，设备采用立式竖直安装方式，侧向进气口、顶部排气口、底部排料口均预留标准管道对接尺寸，安装时需保证设备整体垂直度偏差不超过千分之五，避免旋流场偏斜造成分离效率下降；设备周边需预留足够的检修空间，用于定期检查内壁耐磨衬层的磨损情况、清理入口处可能堆积的大颗粒杂物，进气管道需设置合理的直管段长度，保证进入设备的气流流态稳定，避免弯头、变径造成的进气偏流影响分离效果。针对粉煤灰颗粒粒径细、磨蚀性强的特性，结构设计时在旋流腔与锥段的内壁预留了耐磨衬层的安装厚度，可根据实际工况选配耐磨陶瓷、铸石等衬层提升设备使用寿命，底部排料口配套锁风卸料结构，避免外部空气漏入造成内旋流紊乱，保证设备在连续运行工况下的分离稳定性。
