30吨每小时工业水管式蒸汽锅炉结构

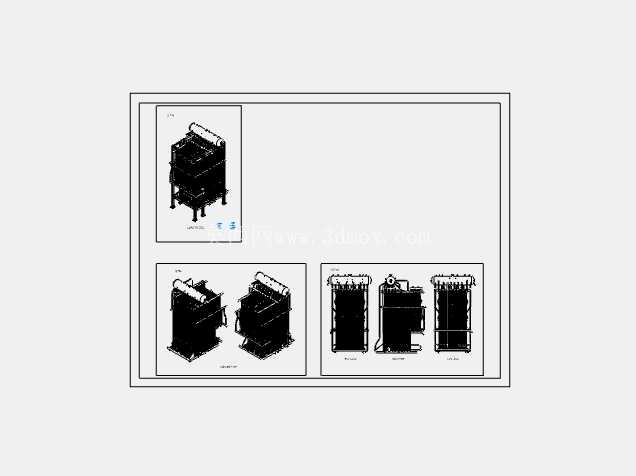

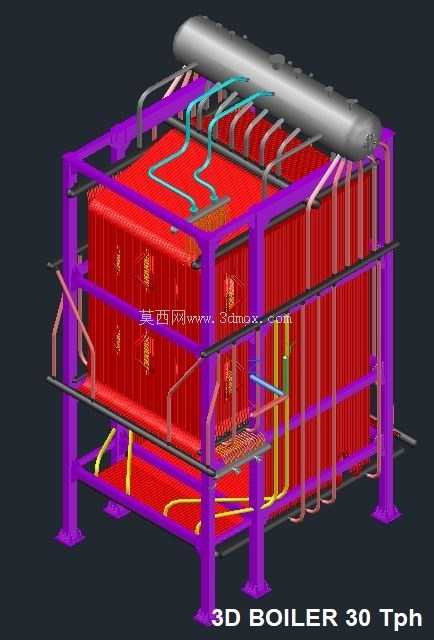

　　从结构设计逻辑来看，整套设备采用模块化钢架支撑体系，紫色标识的型钢支撑框架作为整个设备的承载基体，所有换热管束、汽包、管路附件、炉墙结构的载荷均通过框架立柱传递至设备基础，设计阶段已经提前核算了不同工况下的热膨胀位移量，在立柱与管束支撑位置预留了对应的膨胀间隙，避免设备启停过程中热应力集中造成的结构变形或焊缝拉裂。顶部横置的长筒形结构为锅炉汽包，是整套汽水系统的核心分离部件，内部设置有汽水分离装置，来自水冷壁与对流管束的汽水混合物进入汽包后，通过离心分离、挡板阻隔完成汽水分离，饱和蒸汽从汽包顶部引出送至用户侧，分离出的饱和水则通过下降管重新回到炉膛下部的下联箱，形成完整的自然水循环回路，设计中对汽包的安装水平度有严格要求，避免内部水位偏差造成水循环故障。这套30Tph容量的水管锅炉结构，核心服务于中型规模工业生产的连续蒸汽供给场景，常见于化工生产制程供热、食品加工集中蒸煮、纺织行业印染烘干、工业园区集中供汽等对蒸汽压力、流量稳定性有较高要求的工况，区别于小容量立式火管锅炉，该结构采用水管式换热布局，能适配更高的蒸汽压力参数与更大的连续蒸发量需求，同时在炉膛热负荷分配、换热效率控制上更适配长时间满负荷运行的工业场景。

　　炉膛区域的红色结构为膜式水冷壁管束，沿炉膛四壁布置，一方面吸收炉膛内燃料燃烧的辐射热量，将管内的饱和水加热蒸发为汽水混合物，另一方面膜式壁的密封结构可以有效减少炉膛漏风，降低排烟热损失，同时直接作为炉墙的支撑结构，减少重型炉墙的砌筑工作量，降低设备整体自重。水冷壁上部引出的多组弯管为对流换热管束，布置在炉膛出口的水平烟道区域，与高温烟气进行对流换热，进一步吸收烟气余热，提升整套设备的换热效率，不同颜色的管路分别对应不同的汽水流程：青色管路为饱和蒸汽引出管，负责将水冷壁产生的蒸汽输送至汽包；浅粉色管路为下降管连接支路，将汽包内的饱和水输送至各下联箱；黄色管路为排污与加药管路接口，分别布置在管束下联箱位置，用于定期排出炉水内的沉渣、连续添加炉水处理药剂，控制炉水品质避免管束结垢。

　　整套设备的安装边界设计充分考虑了工业厂房的布置需求，钢架底部的立柱底板预留了地脚螺栓安装孔，可直接与混凝土基础上的预埋螺栓对接，安装时需要先完成钢架的找正固定，再依次吊装汽包、管束、连接管路，最后进行炉墙砌筑与外护板安装；设备侧面预留了足够的检修操作空间，方便运行过程中对阀门、仪表、人孔的操作与维护，整体外形尺寸适配常规中型工业锅炉房的层高与柱距要求，不需要对厂房进行特殊改造即可完成布置。

　　在功能特性上，该结构的水循环采用自然循环设计，不需要额外配置强制循环水泵，降低了设备运行的电耗与故障点，水冷壁与对流管束的管径、节距设计经过热负荷计算匹配，保证不同热负荷区域的管内工质流速处于合理区间，避免出现管壁超温、传热恶化等问题；汽包的容积设计匹配30Tph的蒸发量，具备足够的蒸汽缓冲空间，在用户侧蒸汽负荷出现小幅波动时，能够维持蒸汽压力的稳定，减少安全阀的频繁起跳。设计过程中还充分考虑了设备的运输与现场组装需求，整个钢架、汽包、管束模块均可拆分运输，到现场后再进行组对焊接，降低了大尺寸整体设备的运输难度，各模块的连接位置均设置了定位止口，减少现场安装的找正工作量，保证组装精度符合设计要求。对于从事热力设备设计、锅炉房布置的工程人员来说，该结构完整呈现了中型水管锅炉的核心布局逻辑，从汽水流程、支撑结构、管路排布到热膨胀补偿的设计细节都有明确体现，可作为同容量等级锅炉结构设计、方案选型的参考依据，帮助设计人员快速梳理清楚各部件的装配关系与空间位置，减少方案设计阶段的结构干涉问题。
