嵌入式T型梁电子承载安装结构设计

在嵌入式电子设备的集成安装场景中，这类T型梁承载结构的应用覆盖了工业传感节点、边缘计算终端、小型物联网采集设备的内置固定需求，区别于常规的平板式安装支架，T型截面的梁体结构可以在有限的设备内部空间里同时实现承载、走线、部件定位三个核心功能，不需要额外叠加辅助固定件就能完成核心电子模块的装配。从实际使用场景来看，这类结构常被用在紧凑型工业控制终端、户外环境监测设备的内部骨架上，因为这类设备往往需要在狭窄的壳体内部同时布置主控板、通讯模块、供电电池组，还要预留检修拆装的操作空间，传统的螺丝密集固定方式不仅会增加装配工时，还会因为螺丝柱占用空间压缩电池与模块的布置面积，而这款结构采用的无螺丝端子设计，刚好匹配快装式电子模块的装配需求，模块可以直接沿梁体的导向槽滑入定位，不需要额外拧动紧固件，后期更换模块时只需要拨开限位卡扣就能完成拆卸，大幅降低现场维护的操作难度。

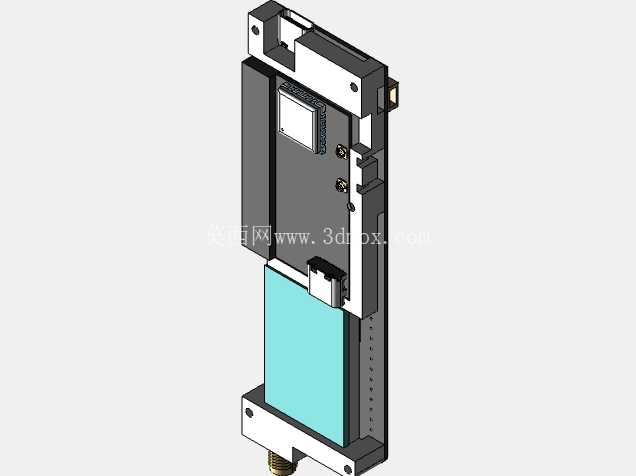

从结构设计思路来看，梁体采用T型截面并非随意选择，T型的竖边作为主要的承载受力边，厚度方向做了局部加强筋处理，在竖边的对应位置预留了模块定位的螺孔与卡扣卡槽，横边则作为与设备壳体的安装连接边，上面布置的沉头安装孔可以让固定螺丝完全埋入梁体表面，不会突出干涉后续装入的电子模块。梁体靠近下端的位置专门预留了电池仓的安装空间，从结构呈现的状态可以看到电池组已经做了可拆卸设计，仓体的边缘做了导向倒角，电池装入时可以顺着倒角滑入到位，仓体侧面的弹片触点可以直接与电池电极接触，不需要额外焊接连接线，减少了内部走线的杂乱问题。梁体侧面的多个安装位是为不同尺寸的功能模块预留的，每个安装位旁边都设计了走线槽，模块连接的排线可以顺着线槽布到梁体背面，不会在设备内部形成散乱的线束，避免设备震动时线束磨损短路的问题。

在安装边界的设计上，梁体的整体宽度控制在常规嵌入式壳体的内部净宽范围内，两侧与壳体内壁预留了不小于2mm的安全间隙，避免壳体注塑变形导致梁体无法装入；梁体的长度方向根据内置模块的堆叠高度做了分段设计，上端的主控板安装位、中部的通讯模块安装位、下端的电池仓位置，每个分段的高度都匹配对应模块的标准尺寸，模块装入后上表面与梁体对应平面的齐平度误差控制在0.1mm以内，不会出现模块突出干涉壳体盖板的问题。无螺丝端子的位置设计在梁体的中上部，刚好对应主控板的外接接口位置，端子的固定卡扣与梁体做了一体化设计，不需要额外装配端子固定座，减少了零件数量。梁体的材质选择上兼顾了强度与绝缘需求，主体采用硬质工程塑料注塑成型，在需要受力的卡扣位置做了局部加厚处理，反复拆装的疲劳寿命可以满足工业设备上千次维护的使用要求，梁体背面的减重槽在不降低整体结构强度的前提下，减少了材料用量，同时可以作为内部空气对流的通道，帮助工作中的电子模块散热，避免热量在密闭壳体内积聚影响元件寿命。

实际装配过程中，操作人员只需要先将梁体通过横边上的沉头孔固定在壳体的基准面上，再依次将电池从下端滑入电池仓，将通讯模块、主控板沿梁体的导向槽推入对应安装位，扣上限位卡扣就完成了核心部件的装配，整个过程不需要使用特殊工具，单工位的装配时间比传统螺丝固定方式缩短60%以上。在户外使用的场景下，梁体的结构强度可以承受设备运输、安装过程中的震动冲击，不会出现梁体变形导致模块移位的问题，无螺丝连接的部位也不会因为长期震动出现螺丝松动脱落的故障，相比传统固定结构的可靠性有明显提升。针对不同的功能扩展需求，梁体侧面预留的备用安装孔可以加装扩展模块，不需要重新开模制作梁体，只需要调整对应位置的卡扣就能适配不同尺寸的扩展部件，具备不错的结构通用性。
